बढ़ी हुई तन्यता शक्ति के लिए अरमाइड यार्न के साथ सुदृढ़ ADSS
विवरण

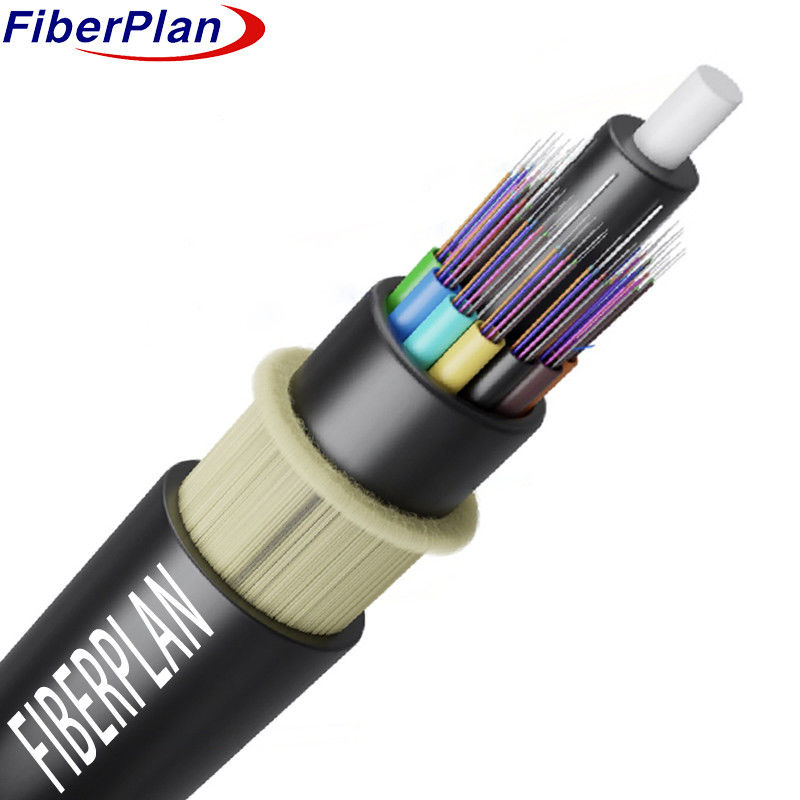

एडीएसएस केबल (ऑल-डायलेक्ट्रिक सेल्फ-सपोर्टिंग) एक निर्माण अनुक्रम का पालन करता है जहां फाइबर को रखा जाता है
एक उच्च मॉड्यूल प्लास्टिक ढीली ट्यूब के अंदर और एक पानी प्रतिरोधी यौगिक के साथ भरा।
भरने के बाद, एक पतला केबल कोर बनाने के लिए एक फाइबर प्रबलित प्लास्टिक (एफआरपी) कोर को घेरते हैं।
कोर को ढालने के लिए पीई (पॉलीएथिलीन) का आंतरिक आवरण जोड़ा जाता है। आगे मजबूत करने के लिए, अरामाइड यार्न की एक परत लगाई जाती है।
अंत में केबल को या तो पीई या एटी (एंटी-ट्रैकिंग) बाहरी शीट से समाप्त किया जाता है,
इसके निर्माण को पूरा कर रहा है।
आवेदन
1 ओवरहेड पावर लाइन की स्थिति पर विचार: एडीएसएस केबल के डिजाइन में
ऊपरी विद्युत लाइनों की वास्तविक स्थिति और विशिष्टता, संगतता और उपयुक्तता सुनिश्चित करना।
110kV से कम बिजली लाइनों के लिए कवरिंगः 110kV से कम बिजली लाइनों के लिए ADSS केबलों में एक
पीई बाहरी आवरण, इन निम्न वोल्टेज लाइनों की आवश्यकताओं को पूरा करने के लिए अनुकूलित।
110kV या उससे अधिक की विद्युत लाइनों के लिए कवरिंगः 110kV या उससे अधिक की उच्च वोल्टेज वाली विद्युत लाइनें
एटी (एंटी-ट्रैकिंग) बाहरी शीट से लैस, जो विद्युत ऊर्जा के खिलाफ बेहतर इन्सुलेशन और सुरक्षा प्रदान करता है।
ट्रिकल ट्रैकिंग।
4 अरामाइड डिजाइन फॉर वेरिएंट स्पैनः अरामाइड की मात्रा और स्ट्रैनिंग प्रक्रिया को सावधानीपूर्वक डिज़ाइन किया गया है
विभिन्न स्पाइन्स की मांगों को पूरा करने के लिए, विभिन्न डिस्टेंस पर केबल की ताकत और विश्वसनीयता सुनिश्चित करना।
नृत्य.
विशेषताएं
एडीएसएस केबल डिजाइन को ऊपरी बिजली लाइनों की वर्तमान स्थितियों के अनुरूप बनाया गया है।
2 पीई बाहरी आवरण का प्रयोग 110kV से कम बिजली लाइनों के लिए किया जाता है।
3 AT बाहरी आवरण का उपयोग 110kV या उससे अधिक की विद्युत लाइनों के लिए किया जाता है।
4 अनुकूलित अरामाइड मात्रा और स्ट्रैनिंग विधियां विभिन्न स्पैन आवश्यकताओं को प्रभावी ढंग से पूरा करती हैं।
केबल निर्माण का विवरण
| फाइबर की संख्या | 24-144 कोर | |||||||
| भरने का रस्सी | 2.0 मिमी | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई के साथ एफआरपी/एफआरपी | ||||||
| आकार | 2.1 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| भरनेवाला | पीपी ट्यूब/पीवीसी ट्यूब | |||||||
| आंतरिक आवरण | सामग्री | पीई | ||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 मिमी (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 11±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर तक | 12±0.2 मिमी | 140±3 किलोग्राम/किमी | |||||
| 72 कोर | 13±0.2 मिमी | 190±3 किलोग्राम/किमी | |||||
| 96कोर | 14.5±0.2 मिमी | 220±3 किलोग्राम/किमी | |||||
| 144कोअर | 16.5±0.2 मिमी | 240±3 किलोग्राम/किमी | |||||
| रिक.दैनिक अधिकतम कार्यरत तनाव | 88kN | ||||||
| अधिकतम. अनुमेय कार्य तनाव | 32.7KN | ||||||
| लोच के मॉड्यूल | 37KN/मिमी2 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | ऑपरेशन | 240 मिमी | |||||
| स्थापना | 390 मिमी | ||||||
| अतिरिक्त भार | अतिरिक्त भार 0.5% ~ 0.7% | ||||||
| बर्फ | 5 मिमी | ||||||
| हवा की गति | 35m/s | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
