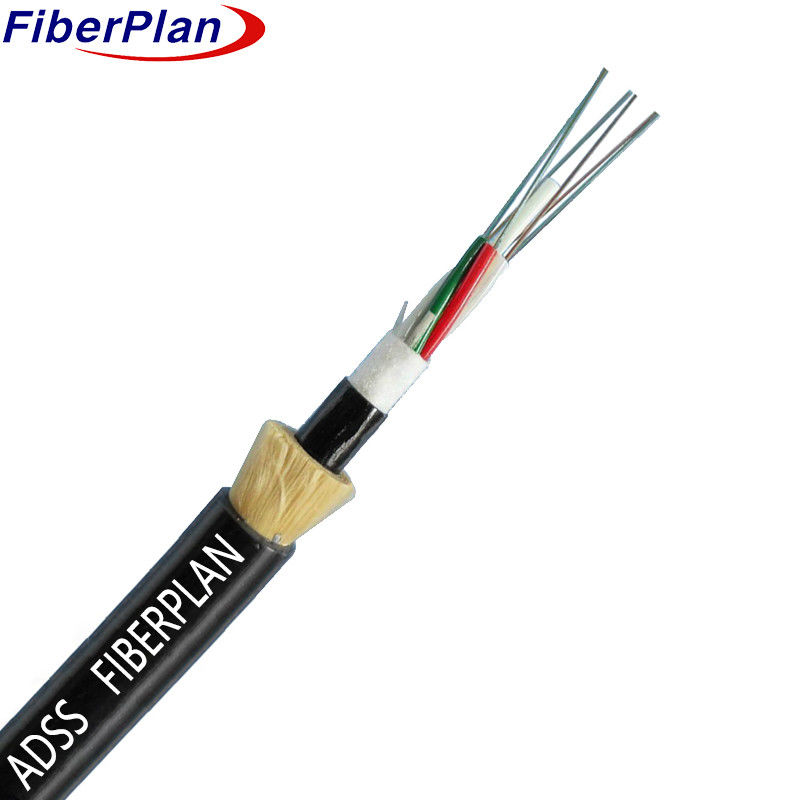

सभी डाइलेक्ट्रिक स्व-समर्थन ADSS फाइबर ऑप्टिक केबल
विवरण
केबल के डिजाइन में फाइबरों को रखने वाले उच्च मॉड्यूल प्लास्टिक ट्यूब शामिल हैं, जो पानी प्रतिरोधी के साथ भरे हुए हैं
संयोजन. सुरक्षा की एक अतिरिक्त परत जोड़ने, केव्लार इस विधानसभा के चारों ओर लपेटता है. एक जलरोधक सुनिश्चित करने के लिए
और कॉम्पैक्ट संरचना, एक जल-अवरोधक सामग्री केवलर धागे और ढीले ट्यूब को अलग करती है।
केबल एक टिकाऊ पॉलीएथिलीन (पीई) शीट में घिरा हुआ है, जो बाहरी तत्वों के खिलाफ रक्षा प्रदान करता है।
आवेदन
यह विनिर्देश एकल जैकेट ऑल-डायलेक्ट्रिक स्व-समर्थन (एडीएसएस) के लिए समग्र पूर्व शर्तों की रूपरेखा तैयार करता है।
हवा या नलिकाओं के लिए स्थापित केबल।
विशेषताएं
विभिन्न तापमानों में विश्वसनीय यांत्रिक प्रदर्शन।
स्थायित्व के लिए हाइड्रोलिसिस प्रतिरोधी, उच्च शक्ति वाली ढीली ट्यूब।
3 महत्वपूर्ण फाइबर सुरक्षा के लिए विशेष ट्यूब भरने वाला यौगिक।
4 बहुमुखी स्थापना के लिए लचीलेपन के साथ कुचलने के प्रतिरोध को संतुलित करता है।
5 दो समानांतर इस्पात तारों द्वारा प्रदान की गई बढ़ी हुई तन्यता शक्ति।
6 आसान और उपयोगकर्ता के अनुकूल स्थापना के लिए कॉम्पैक्ट, हल्के डिजाइन।
केबल निर्माण का विवरण
| फाइबर की संख्या | 2-144कोअर | |||||||
| आर्द्रता बाधा | जल अवरुद्ध टेप | |||||||
| ढीली ट्यूब और भराव तत्व | सामग्री | पीबीटी | ||||||
| व्यास | 2.1 मिमीएफ±0.2 मिमी | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | ||||||
| आकार | 1.8 मिमी±0.1 मिमी | |||||||
| यार्न | डुपोंट केल्वर यार्न (7pcs) | |||||||
| स्पैन | 50 से 150 मीटर | |||||||
| कुल केबल व्यास | 9~11.0 मिमी±0.3 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| केबल का वजन प्रति किमी | 65 किलोग्राम/किमी | |||||||
| बाहरी आवरण | सामग्री | पीई | ||||||
| मोटाई | 1.5~2.0mm±0.2mm | |||||||
| केबल का वजन प्रति किमी | 105 किलोग्राम/किमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 12 कोर प्रति ट्यूब |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| पद | विवरण | ||||||
| स्थापना तापमान ((°C) | -15 ~ +60 | ||||||
| ऑपरेशन तापमान (°C) | -40 ~ +70 | ||||||
| मोड़ त्रिज्या मिमी | दीर्घकालिक | 10D | |||||
| अल्पकालिक | 20D | ||||||
| अनुमेय तन्यता शक्ति ((एन) | दीर्घकालिक | 600 | |||||
| अल्पकालिक | 1500 | ||||||
| क्रश भार ((एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| अल्पकालिक | 1000 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc | एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.4 | 10.4±0.4 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤3 | ≤3 | ---- | ---- | ---- | |
