सभी डाइलेक्ट्रिक स्व-समर्थन केबल
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | एडीएस |

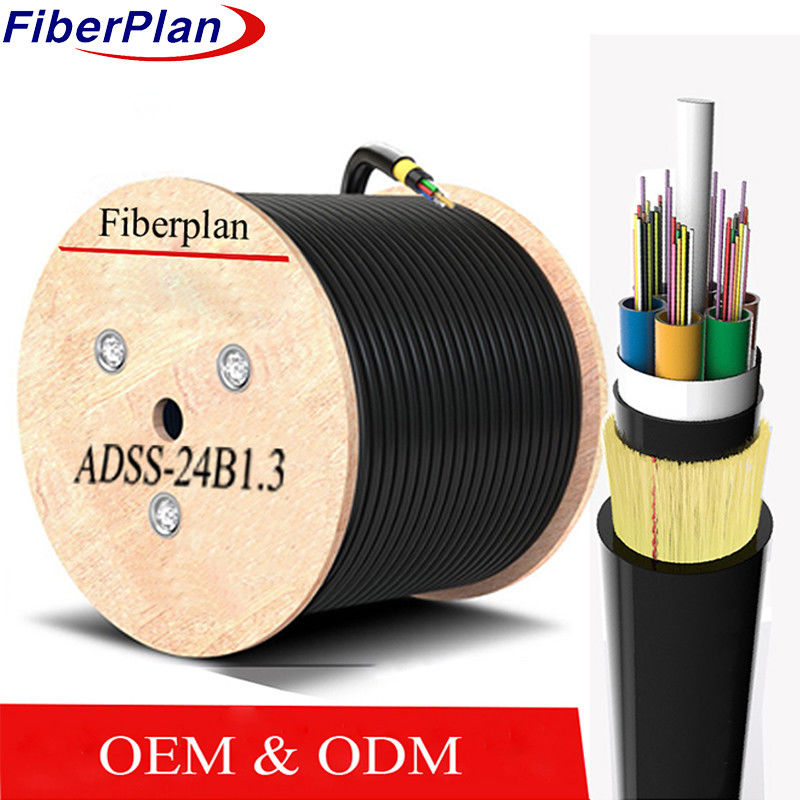

ADSS केबल G652d सिंगल मोड मल्टी मोड डबल जैकेट केबल
विवरण
एडीएसएस केबल एक ढीली ट्यूब स्ट्रैंडिंग डिजाइन का पालन करता है जिसमें उच्च मॉड्यूलस प्लास्टिक ट्यूबों के साथ फाइबर को आवास दिया जाता है
एक पानी प्रतिरोधी यौगिक से भरा हुआ है। ये ट्यूब और भराव एक गैर धातु केंद्रीय शक्ति सदस्य को घेरते हैं,
एफआरपी, एक कॉम्पैक्ट कोर का गठन। यह कोर, एक बार भरा, एक पतली पीई आंतरिक आवरण प्राप्त करता है। इस पर, अरामाइड यार्न
अंतिम पीई या एटी बाहरी आवरण लगाने से पहले बढ़ी हुई ताकत के लिए फंस जाते हैं।
आवेदन
1 ADSS केबल का डिज़ाइन ऊपरी विद्युत लाइनों की स्थितियों को दर्शाता है।
110kV से कम लाइनों के लिए 2 पीई बाहरी आवरण; 110kV + लाइनों के लिए एटी बाहरी आवरण।
3 विशिष्ट अरामाइड मात्रा और स्ट्रैनिंग विधि विभिन्न स्पैन आवश्यकताओं को पूरा करती है।
4 अनुकूलित केबल डिजाइन में बिजली लाइन की विविध आवश्यकताओं को ध्यान में रखा गया है।
विशेषताएं
1 गैर-विघटनकारी स्थापना, बिजली बंद करने की कोई आवश्यकता नहीं।
2 हल्के, छोटे व्यास के टावरों और समर्थन पर भार तनाव को कम करता है।
30 साल का डिजाइन जीवन दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
4 उत्कृष्ट तन्यता शक्ति और तापमान प्रतिरोधकता।
नाममात्र डिजाइन मापदंड
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| नलिका का नाममात्र व्यास (±0.2 मिमी) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| नाममात्र व्यास (± 0.5 मिमी) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| अधिकतम तन्यता शक्ति | 4000N | ||||||
| अधिकतम कुचल भार | 3000 एन/100 मिमी | ||||||
| न्यूनतम झुकने की त्रिज्या | 10D | ||||||
| स्पैन लंबाई | 50 मीटर ~ 500 मीटर | ||||||
| बाहरी शीट सामग्री | पीई | ||||||
| तापमान सीमा | -20°C ~ 70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०3 | १२५±०3 | १२५±०3 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±4 | 242±4 | 242±4 | |||
