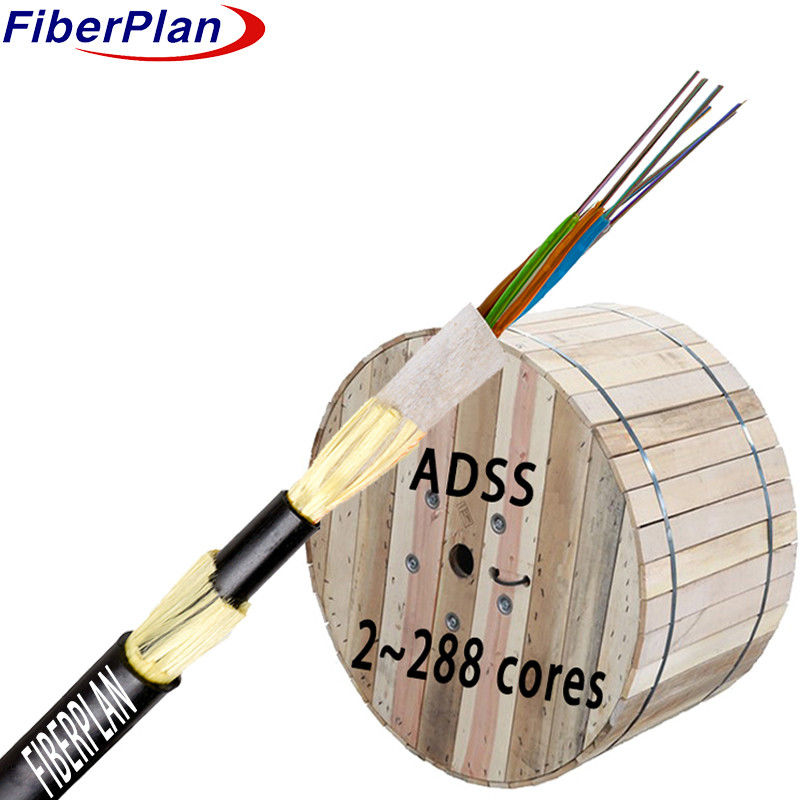

उच्च शक्ति वाली डबल शीट एडीएसएस फाइबर ऑप्टिक केबल
विवरण
एडीएसएस (ऑल-डायलेक्ट्रिक सेल्फ-सपोर्टिंग) केबल को मजबूती को ध्यान में रखकर बनाया गया है।
ये उच्च मॉड्यूल वाले प्लास्टिक के टिकाऊ ट्यूबों के अंदर बंद होते हैं, जिन्हें पानी प्रतिरोधी यौगिक द्वारा सुरक्षित किया जाता है।
ट्यूब, भरने के साथ, एक फाइबर प्रबलित प्लास्टिक (एफआरपी) कोर को घेरते हैं, एक मजबूत, कॉम्पैक्ट परिपत्र बनाते हैं
संरचना एक अतिरिक्त यौगिक संरचना को मजबूत करता है, इसके बाद एक पतला पॉलीथीन (पीई) आंतरिक
कोर की सुरक्षा के लिए घूंघट।
इसकी तन्यता शक्ति केबल को एक बाहरी आवरण द्वारा पूरा किया जाता है, जो पीई या एंटी-ट्रैकिंग (एटी) सामग्री में उपलब्ध है,
पर्यावरण कारकों के खिलाफ व्यापक रक्षा प्रदान, स्थायित्व और विश्वसनीयता सुनिश्चित
दूरसंचार नेटवर्क के लिए।
आवेदन
1 वोल्टेज पर विचार: ADSS केबल के डिजाइन को ऊपरी बिजली लाइन के वोल्टेज स्तरों से मेल खाने के लिए तैयार किया गया है।
110kV से नीचे काम करने वाली लाइनों के लिए, पोलीएथिलीन (पीई) बाहरी आवरण का चयन किया जाता है, जो पर्याप्त सुरक्षा प्रदान करता है
और कम वोल्टेज वातावरण के लिए इन्सुलेशन।
2 उच्च वोल्टेज प्रतिरोधकताः 110kV या उससे अधिक की बिजली लाइनों में एंटी-ट्रैकिंग (AT) बाहरी शीट की आवश्यकता होती है
एडीएसएस केबल डिजाइन इस सामग्री को विशेष रूप से इसकी क्षमता के लिए चुना जाता है
उच्च वोल्टेज वातावरण को प्रभावी ढंग से सहन करें।
अरामाइड अनुकूलन: एडीएसएस केबलों के भीतर अरामाइड यार्न की मात्रा और स्ट्रैनिंग विधि को जानबूझकर निर्धारित किया जाता है।
इस अनुकूलन में विद्युत लाइनों के साथ ध्रुवों या समर्थन के बीच विभिन्न स्पैन के अनुरूप अनुकूलन शामिल है।
विभिन्न दूरी पर केबल की ताकत और लचीलापन सुनिश्चित करता है, विशिष्ट स्थापना आवश्यकताओं को पूरा करता है।
4 प्रदर्शन अनुकूलन: वोल्टेज, पर्यावरणीय परिस्थितियों और स्थापना मापदंडों को ध्यान में रखते हुए,
एडीएसएस केबल डिजाइन का उद्देश्य प्रदर्शन और स्थायित्व को अनुकूलित करना है।
विभिन्न वोल्टेज स्तरों और स्थापना द्वारा प्रस्तुत मांगों और चुनौतियों को पूरा करने में सक्षम है
ऊर्ध्वाधर विद्युत लाइनों के साथ परिदृश्य।
विशेषताएं
1 मजबूत प्रदर्शन: एडीएसएस केबलों में असाधारण यांत्रिक शक्ति और चरम के लिए लचीलापन है
तापमान, चुनौतीपूर्ण परिस्थितियों में विश्वसनीयता की गारंटी देता है।
2 हाइड्रोलिसिस प्रतिरोधी ट्यूबः केबलों में उच्च शक्ति वाले ढीले ट्यूब होते हैं जो हाइड्रोलिसिस का विरोध करते हैं,
ऊतकों की अखंडता उन्हें नमी से संबंधित क्षति से बचाकर।
3 सुरक्षात्मक भरने वाला यौगिकः ट्यूबों के अंदर एक विशेष यौगिक फाइबरों को पर्यावरण से बचाता है।
मानसिक कारक, उनकी जीवन प्रत्याशा को बढ़ाता है और समग्र प्रदर्शन को बढ़ाता है।
क्रश प्रतिरोध और लचीलापन: ये केबल क्रश प्रतिरोध और लचीलापन के बीच संतुलन बनाए रखते हैं।
यह सुनिश्चित करना कि वे स्थापना के दौरान झुकने और अनुकूलित करने की क्षमता बनाए रखते हुए दबाव का सामना कर सकें।
5 बढ़ी हुई तन्यता शक्ति: दो समानांतर स्टील तारों केबल की तन्यता शक्ति को मजबूत करते हैं, मजबूत प्रदान करते हैं
समर्थन और स्थिरता।
6 सुविधाजनक डिजाइनः एडीएसएस केबलों को कॉम्पैक्ट, हल्के और स्थापित करने में आसान बनाने के लिए डिज़ाइन किया गया है, जिससे
उपयोगकर्ताओं के लिए सुविधाजनक और आसान तैनाती के साथ।
केबल निर्माण का विवरण
| फाइबर की संख्या | 24-144 कोर | |||||||
| भरने का रस्सी | 2.0 मिमी | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई के साथ एफआरपी/एफआरपी | ||||||
| आकार | 2.1 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| भरनेवाला | पीपी ट्यूब/पीवीसी ट्यूब | |||||||
| आंतरिक आवरण | सामग्री | पीई | ||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 मिमी (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 11±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर तक | 12±0.2 मिमी | 140±3 किलोग्राम/किमी | |||||
| 72 कोर | 13±0.2 मिमी | 190±3 किलोग्राम/किमी | |||||
| 96कोर | 14.5±0.2 मिमी | 220±3 किलोग्राम/किमी | |||||
| 144कोअर | 16.5±0.2 मिमी | 240±3 किलोग्राम/किमी | |||||
| रिक.दैनिक अधिकतम कार्यरत तनाव | 88kN | ||||||
| अधिकतम. अनुमेय कार्य तनाव | 32.7KN | ||||||
| लोच के मॉड्यूल | 37KN/मिमी2 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | ऑपरेशन | 240 मिमी | |||||
| स्थापना | 390 मिमी | ||||||
| अतिरिक्त भार | अतिरिक्त भार 0.5% ~ 0.7% | ||||||
| बर्फ | 5 मिमी | ||||||
| हवा की गति | 35m/s | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
