फाइबर ऑप्टिक अच्छी गुणवत्ता वाली ADSS एकल-मोड अरामाइड यार्न फाइबर ऑप्टिक केबल
विवरण

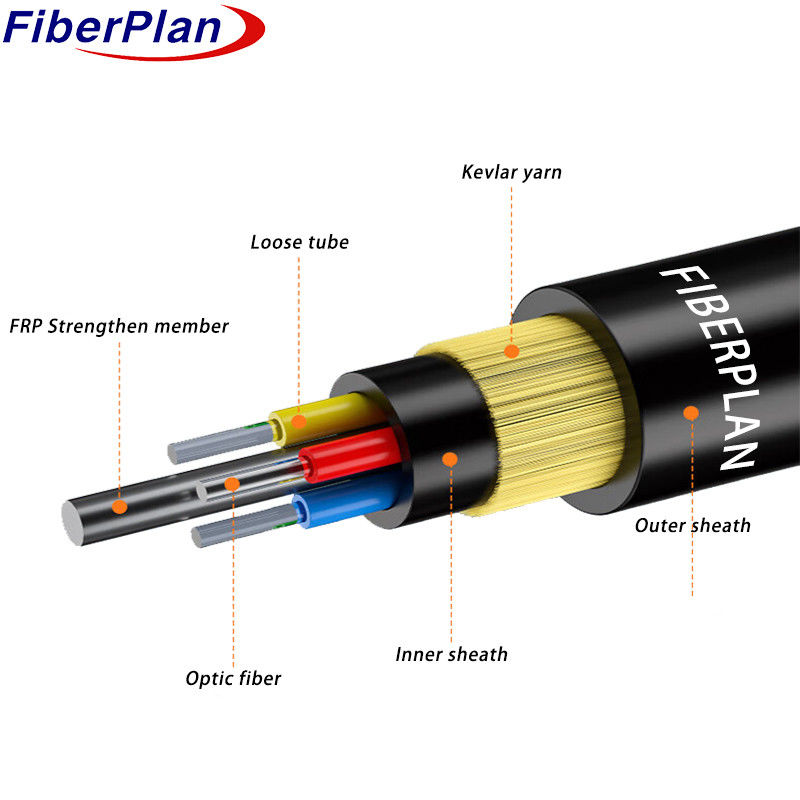

एडीएसएस (ऑल-डायलेक्ट्रिक सेल्फ-सपोर्टिंग) केबल में फाइबर के साथ ढीली ट्यूब स्ट्रैंडिंग का उपयोग किया जाता है।
उच्च मॉड्यूल प्लास्टिक ट्यूबों एक पानी प्रतिरोधी यौगिक से भरा. इन ट्यूबों, भरने के साथ, घेर
FRP (फाइबर रेनफोर्स्ड प्लास्टिक) से बना एक गैर धातु केंद्रीय शक्ति सदस्य, एक कॉम्पैक्ट परिपत्र बनाते हुए
केबल कोर एक यौगिक के साथ केबल कोर भरने के बाद, यह एक पतली पॉलीथीन (पीई) आंतरिक आवरण द्वारा कवर किया जाता है।
इसके बाद अरामाइड यार्न की एक स्ट्रैन्डेड परत आंतरिक शीट को एक ताकत घटक के रूप में मजबूत करती है।
केबल को या तो पॉलीएथिलीन (पीई) या एंटी-ट्रैक (एटी) बाहरी शीट से पूरा किया गया है।
आवेदन
एडीएसएस केबल डिजाइन में ऊपरी बिजली लाइनों की वास्तविक समय की स्थितियां शामिल हैं।
2 पीई बाहरी आवरण का उपयोग 110kV से कम बिजली लाइनों के लिए किया जाता है, जबकि एटी बाहरी आवरण 110kV और उससे अधिक के लिए लागू किया जाता है।
अरामाइड मात्रा और स्ट्रैनिंग प्रक्रिया का विशिष्ट डिजाइन प्रभावी रूप से विविध स्पैन आवश्यकताओं को पूरा करता है।
विशेषताएं
1 बिजली बंद करने की आवश्यकता के बिना स्थापना की अनुमति देता है।
2 हल्का वजन और छोटा व्यास, बर्फ, हवा, टॉवर और बैकपॉइंट भार से तनाव को कम करता है।
3 30 साल तक चलने के लिए बनाया गया।
4 विश्वसनीय प्रदर्शन के लिए मजबूत तन्यता शक्ति और तापमान प्रतिरोधीता प्रदर्शित करता है।
केबल निर्माण का विवरण
| फाइबर की संख्या | 24-144 कोर | |||||||
| भरने का रस्सी | 2.0 मिमी | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई के साथ एफआरपी/एफआरपी | ||||||
| आकार | 2.1 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| भरनेवाला | पीपी ट्यूब/पीवीसी ट्यूब | |||||||
| आंतरिक आवरण | सामग्री | पीई | ||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 मिमी (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 11±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर तक | 11±0.3 मिमी | 120±4 किलोग्राम/किमी | |||||
| 72 कोर | 12±0.3 मिमी | 140±4 किलोग्राम/किमी | |||||
| 96कोर | 13.5±0.2 मिमी | 170±5 किलोग्राम/किमी | |||||
| 144कोअर | 14.5±0.2 मिमी | 200±5 किलोग्राम/किमी | |||||
| रिक.दैनिक अधिकतम कार्यरत तनाव | 88kN | ||||||
| अधिकतम. अनुमेय कार्य तनाव | 32.7KN | ||||||
| लोच के मॉड्यूल | 37KN/मिमी2 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | ऑपरेशन | 240 मिमी | |||||
| स्थापना | 390 मिमी | ||||||
| अतिरिक्त भार | अतिरिक्त भार 0.5% ~ 0.7% | ||||||
| बर्फ | 5 मिमी | ||||||
| हवा की गति | 35m/s | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
