| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | एडीएस |

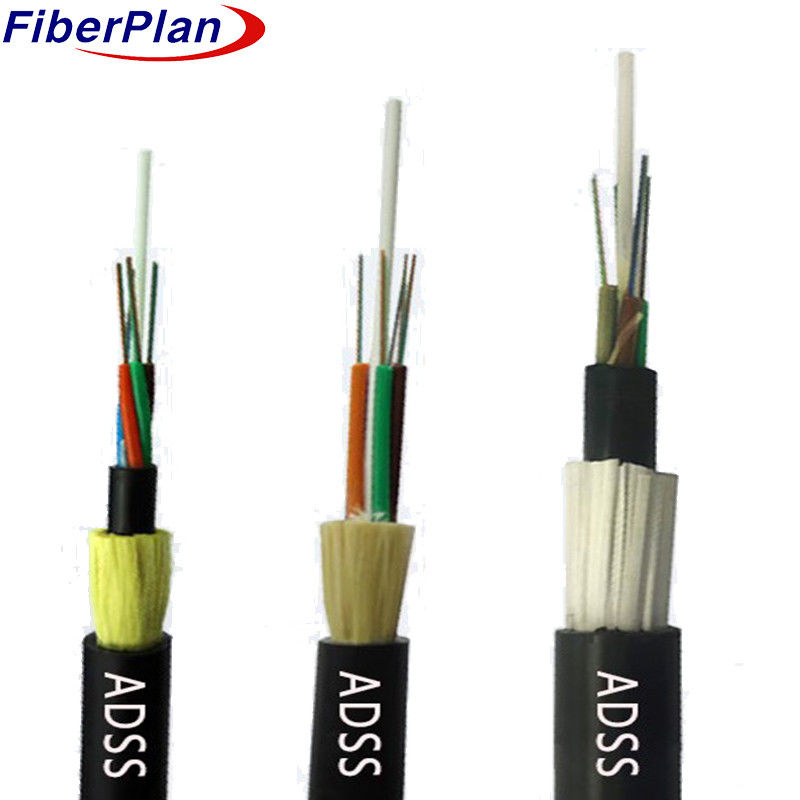

उच्च-प्रदर्शन वाली डबल शीथ ADSS फाइबर ऑप्टिक केबल
विवरण
एडीएसएस ऑप्टिकल फाइबर केबल संरचना एक ढीली ट्यूब परत स्ट्रैन्ड डिजाइन, आवास 250μm फाइबर का उपयोग करता है
एक उच्च मॉड्यूल सामग्री से भरा ट्यूब के भीतर, प्रभावी रूप से जलरोधक।
केंद्रीय सुदृढीकरण कोर (एफआरपी), एक कॉम्पैक्ट केबल कोर बनाता है, आगे पानी को अवरुद्ध करने वाले मलहम से मजबूत किया जाता है
केबल कोर के ऊपर एक आंतरिक पॉलीएथिलीन (पीई) शीट को बाहर निकाला जाता है, जिसे केबल के लिए अरामाड के साथ सुदृढ़ किया जाता है।
इस डिजाइन को विभिन्न प्रकार के उपकरणों के लिए अनुकूलित किया जा सकता है।
उच्च वोल्टेज ट्रांसमिशन लाइनों के लिए 10kV और 35kV बिजली लाइनों के लिए, पीई आवरण पर्याप्त है; हालांकि, 110kV के लिए
और 220kV लाइनों, विद्युत क्षेत्र वितरण की गणना लटकन बिंदुओं के स्थानों को निर्धारित करती है, जिसके लिए एक
बाहरी आवरण पर अरामाइड फाइबर की मात्रा और स्ट्रैन्डिंग प्रक्रिया को विभिन्न स्पैन रिफ्रेशन को पूरा करने के लिए बारीकी से समायोजित किया जाता है
पूछताछ।
आवेदन
एडीएसएस केबल का डिजाइन ऊपरी विद्युत लाइन की स्थितियों के अनुरूप है।
110kV से कम लाइनों के लिए 2 पीई बाहरी आवरण; 110kV+ लाइनों के लिए एटी आवरण।
3 अरामाइड मात्रा और विभिन्न स्पैन मांगों के लिए डिज़ाइन किया गया स्ट्रैंडिंग।
केबल के इष्टतम प्रदर्शन के लिए रणनीतिक विचार।
विशेषताएं
बिजली बंद किए बिना लाइव स्थापना की क्षमता।
2 बर्फ और हवा के भार को कम करने के लिए हल्के और कॉम्पैक्ट डिजाइन।
3 दीर्घायु: 30 वर्ष तक रहने के लिए बनाया गया है।
4 उच्च तन्यता शक्ति और तापमान प्रदर्शन।
नाममात्र डिजाइन मापदंड
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| नलिका का नाममात्र व्यास (±0.2 मिमी) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| नाममात्र व्यास (± 0.5 मिमी) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| अधिकतम तन्यता शक्ति | 4000N | ||||||
| अधिकतम कुचल भार | 3000 एन/100 मिमी | ||||||
| न्यूनतम झुकने की त्रिज्या | 10D | ||||||
| स्पैन लंबाई | 100 मीटर - 500 मीटर | ||||||
| बाहरी शीट सामग्री | पीई | ||||||
| तापमान सीमा | -20°C ~ 70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०5 | १२५±०5 | १२५±०5 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±6 | 242±6 | 242±6 | |||
