सभी डाइलेक्ट्रिक स्व-समर्थन केबल
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | एडीएस |

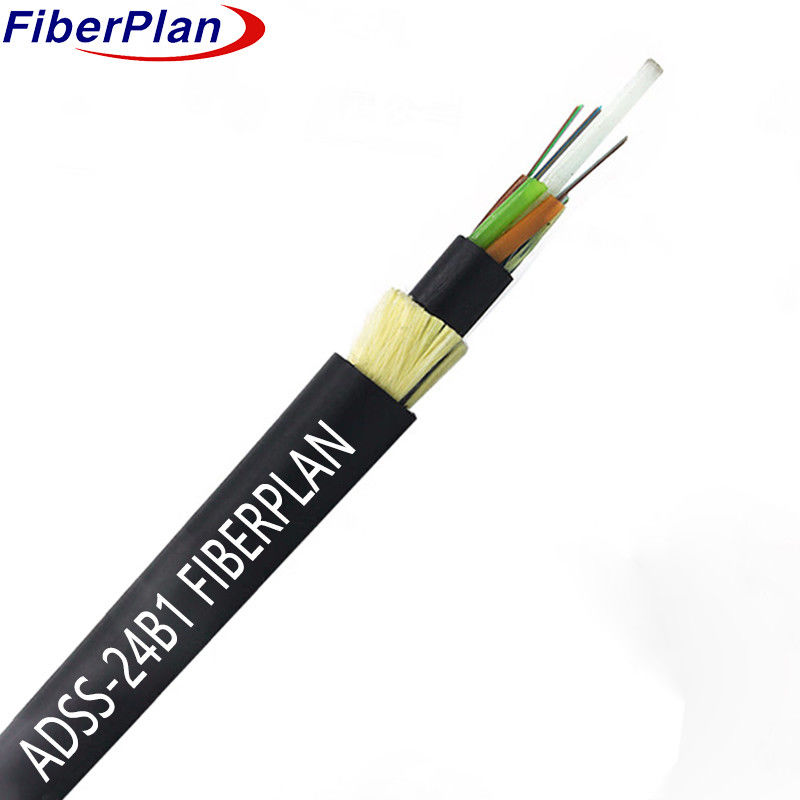

डबल शीथ अरामाइड यार्न प्रबलित ADSS स्व-समर्थन केबल
विवरण
एडीएसएस केबल एक ढीली ट्यूब स्ट्रैन्ड डिजाइन, उच्च मॉड्यूलस प्लास्टिक ट्यूबों के भीतर आवास फाइबर का उपयोग करता है
पानी प्रतिरोधी यौगिक के साथ भर दिया जाता है। इन ट्यूबों, भरने के साथ, एक गैर धातु के चारों ओर लपेटा जाता है
एक तंग परिपत्र केबल कोर बनाने के लिए केंद्रीय शक्ति सदस्य (एफआरपी), जो फिर के लिए यौगिक के साथ भरा जाता है
एक पतली पीई आंतरिक आवरण कोर पर लागू किया जाता है, इसके बाद अरामाइड यार्न की एक परत के लिए
अंत में, केबल को अतिरिक्त सुरक्षा के लिए या तो पीई या एटी बाहरी आवरण के साथ समाप्त किया जाता है और
सुलेशन।
आवेदन
1 एडीएसएस केबल का डिजाइन ऊपरी बिजली लाइन के विशिष्टताओं के अनुकूल है।
110kV से कम लाइनों के लिए 2 पीई बाहरी आवरण; 110kV+ लाइनों के लिए एटी आवरण।
3 अनुकूलित अरामाइड और स्ट्रैंडिंग विभिन्न स्पैन आवश्यकताओं के अनुरूप हैं।
विशेषताएं
1 बिना बिजली बंद किए बिना गैर-विघटनकारी स्थापना।
2 बर्फ, हवा, टॉवर और बैकपॉइंट के भार को कम करने के लिए हल्का और छोटा आकार।
30 साल का डिजाइन जीवन प्रत्याशा।
4 उत्कृष्ट तन्यता शक्ति और तापमान प्रदर्शन।
नाममात्र डिजाइन मापदंड
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| नलिका का नाममात्र व्यास (±0.2 मिमी) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| नाममात्र व्यास (± 0.5 मिमी) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| अधिकतम तन्यता शक्ति | 4000N | ||||||
| अधिकतम कुचल भार | 3000 एन/100 मिमी | ||||||
| न्यूनतम झुकने की त्रिज्या | 10D | ||||||
| स्पैन लंबाई | 100 मीटर - 500 मीटर | ||||||
| बाहरी शीट सामग्री | पीई | ||||||
| तापमान सीमा | -20°C ~ 70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०4 | १२५±०4 | १२५±०4 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±5 | 242±5 | 242±5 | |||
