ओवरहेड डबल जैकेट मल्टी कोर मल्टीमोड एडीएसएस फाइबर ऑप्टिक केबल
विवरण
ADSS (All-Dielectric Self-Supporting) ऑप्टिकल फाइबर केबल को विशेष रूप से मौजूदा उच्च
स्थापना के लिए वोल्टेज ट्रांसमिशन टॉवर। इसके लाभों में लागत प्रभावीता, निर्माण में आसानी,
बढ़ी हुई सुरक्षा और सरल रखरखाव।
एडीएसएस केबल, जिसका व्यापक रूप से विश्व स्तर पर उपयोग किया जाता है, इसकी क्षमता के कारण बिजली संचार के लिए एक लोकप्रिय विकल्प के रूप में कार्य करता है।
बहुमुखी प्रतिभा और विश्वसनीयता।
आवेदन
* एडीएसएस केबल का निर्माण करते समय ऊपरी विद्युत लाइनों की वास्तविक स्थिति पर पूर्ण विचार किया जाता है।
डिजाइन किया गया।
* 110kV से नीचे की ऊर्ध्वाधर विद्युत लाइनों के लिए, पीई बाहरी आवरण लागू किया जाता है।
* 110kV या उससे अधिक बिजली लाइनों के लिए, AT बाहरी शीट लागू की जाती है।
* अरामाइड मात्रा और स्ट्रैनिंग प्रक्रिया का समर्पित डिजाइन विभिन्न स्पैन पर मांग को पूरा कर सकता है।
विशेषताएं
* सटीक डिजाइन और अतिरिक्त लंबाई नियंत्रण के कारण असाधारण रूप से कम क्षीणन और फैलाव, यह सुनिश्चित करना
उल्लेखनीय यांत्रिक और पर्यावरणीय प्रदर्शन।
*गैर धातु निर्माण बिजली प्रणालियों को बाधित किए बिना केबल बिछाने में सुविधा प्रदान करता है।
*उच्च शक्ति वाले अरामाइड यार्न का उपयोग एक शक्ति सदस्य के रूप में बेहतर तन्य प्रतिरोध प्रदान करता है, जिससे
एक छोटा व्यास और हल्के वजन का केबल जो विभिन्न मौसम स्थितियों और स्थापना अवधि के लिए उपयुक्त है।
*वैकल्पिक विशेष एटी (एंटी-ट्रैकिंग) बाहरी आवरण उत्कृष्ट विद्युत क्षरण प्रतिरोध क्षमता प्रदान करता है।

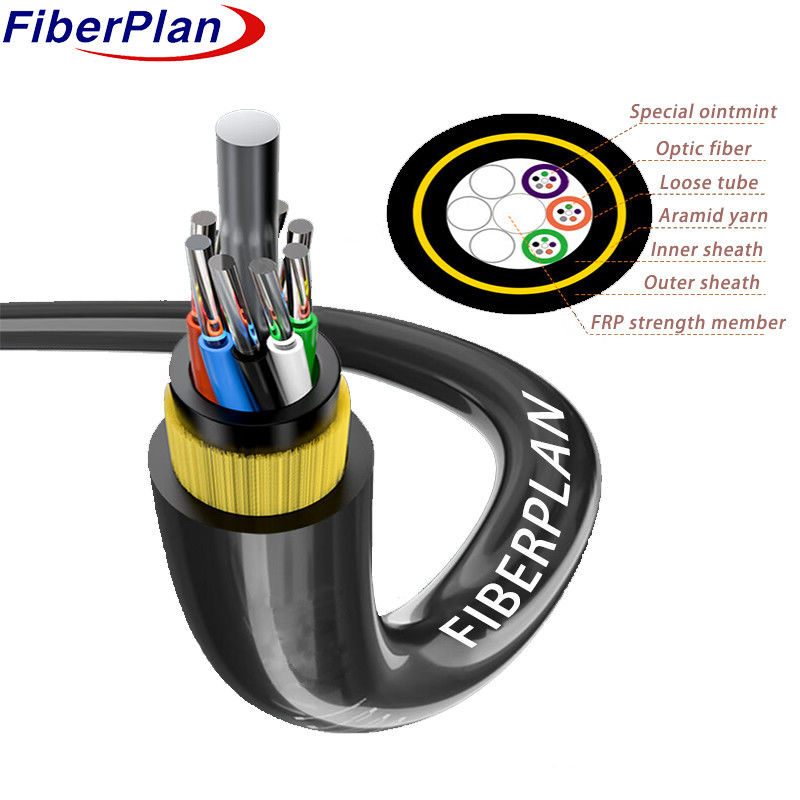

केबल निर्माण का विवरण
| फाइबर की संख्या | 24-144 कोर | |||||||
| भरने का रस्सी | 2.0 मिमी | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई के साथ एफआरपी/एफआरपी | ||||||
| आकार | 2.2 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| भरनेवाला | पीपी ट्यूब/पीवीसी ट्यूब | |||||||
| आंतरिक आवरण | सामग्री | पीई | ||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 मिमी (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 12±0.1 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर तक | 11±0.4 मिमी | 120±5 किलोग्राम/किमी | |||||
| 72 कोर | 12±0.4 मिमी | 140±5 किलोग्राम/किमी | |||||
| 96कोर | 13.5±0.5 मिमी | 170±6 किलोग्राम/किमी | |||||
| 144कोअर | 14.5±0.5 मिमी | 200±8 किलोग्राम/किमी | |||||
| रिक.दैनिक अधिकतम कार्यरत तनाव | 88kN | ||||||
| अधिकतम. अनुमेय कार्य तनाव | 32.7KN | ||||||
| लोच के मॉड्यूल | 38KN/मिमी2 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | ऑपरेशन | 240 मिमी | |||||
| स्थापना | 390 मिमी | ||||||
| अतिरिक्त भार | अतिरिक्त भार 0.5% ~ 0.7% | ||||||
| बर्फ | 5 मिमी | ||||||
| हवा की गति | 35m/s | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
