चित्र 8 फाइबर ऑप्टिक केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYFTC8A |

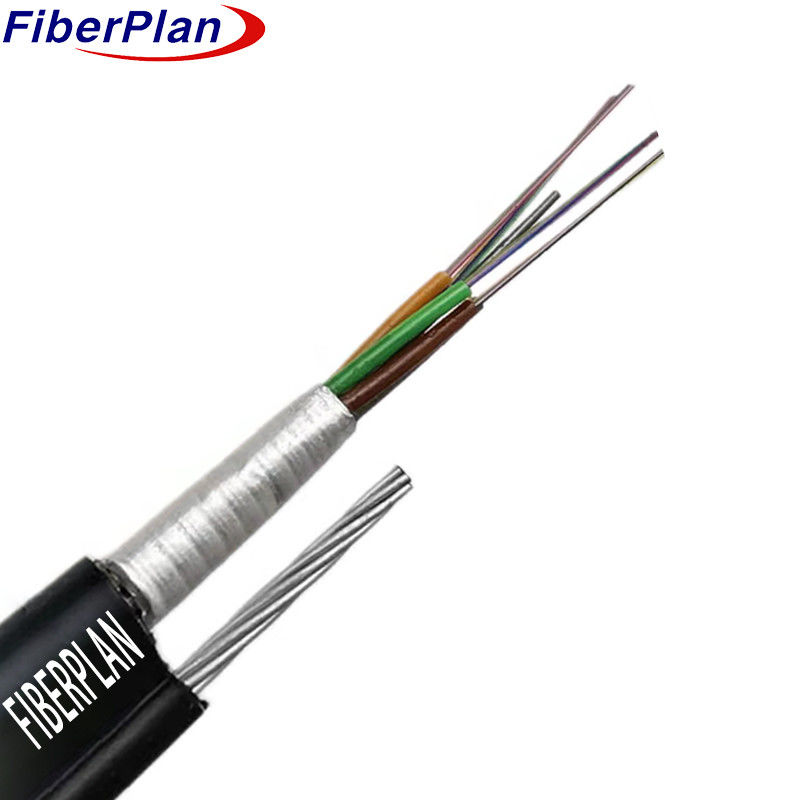

GYFTC8A 24 कोर गैल्वेनाइज्ड स्ट्रैंड स्टील वायर द्वारा प्रबलित
विवरण
इस केबल में 250μm फाइबर होते हैं, जो एक पानी प्रतिरोधी यौगिक से भरे उच्च शक्ति वाले प्लास्टिक ट्यूबों में स्थित होते हैं।
इन ट्यूबों को कॉम्पैक्ट और अनुदैर्ध्य जल अवरोध के लिए जलरोधक से भरा जाता है।
यह खंड, समर्थन तारों सहित, एक पॉलीइथिलीन (पीई) शीट के भीतर संलग्न है, एक आकृति बनाते हैं
8 संरचना।
आवेदन
1 विभिन्न परिस्थितियों में स्थायित्व सुनिश्चित करने के लिए बाहरी उपयोग के लिए डिज़ाइन किया गया।
2 लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार दोनों को प्रभावी ढंग से समर्थन करता है।
विशेषता
1 उच्चतम संकेत गुणवत्ता के लिए न्यूनतम फैलाव और कमजोरी।
2 विशेष यांत्रिक और तकनीकी सुविधाओं के लिए नियंत्रित फाइबर लंबाई और स्पष्ट स्ट्रैन्डिंग के साथ सटीक डिजाइन
पर्यावरण लचीलापन।
3 शक्तिशाली विद्युत चुम्बकीय हस्तक्षेप विरोधी क्षमताएं।
4 आसान स्थापना के लिए कॉम्पैक्ट, हल्के, स्व-सहायक डिजाइन।
संरचना विवरण
| फाइबर की संख्या | 12F | ||||||
| एसएम फाइबर | फाइबर का प्रकार | G652D |
मुख्य केन्द्रक त्रिशंकु त्रुटि |
≤0.5um | |||
| एमएफडी | 8.6 ¥9.8um | आवरण गैर परिपत्रता |
≤0.68% | ||||
| आवरण का व्यास | 125±0.7um | फाइबर का रंग | 12 रंग |
||||
| ढीला बफर | सामग्री | पीबीटी | रंग | तीन रंग | |||
| व्यास | 2.0±0.04 मिमी | मोटाई | 0.4±0.04 मिमी | ||||
| भरने की छड़ी | सामग्री | पीपी | रंग | सफेद | |||
| व्यास | 2.0 | मात्रा | 2 | ||||
| शक्ति सदस्य | व्यास | एफआरपी | व्यास | Φ2.0 मिमी | |||
| स्व-समर्थित तार | व्यास | जस्ती इस्पात के तार | व्यास | 1.2*7-3.6 मिमी | |||
| गालस | मोटाई | 2X2.5 ((±0.4) मिमी | |||||
| जल अवरोधन प्रणाली | व्यास | जल अवरुद्ध टेप | |||||
| कवच | व्यास | एल्यूमीनियम टेप | |||||
| बाहर का घोंसला | व्यास | पीई | रंग | ब्लॉक | |||
| व्यास | 6.6 ((±0.2) मिमी × 11.5 ((±0.4) मिमी | मोटाई | 2.0±0.05 मिमी | ||||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | मैक्स. | 5000 एन | |||||
| कुचल भार | मैक्स. | 1000 एन/100 मिमी | |||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| तापमान | -20°C+70°C | ||||||
फाइबर प्रदर्शन
| फाइबर शैली | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | ||||
| कमजोरी | डीबी/किमी | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| आवरण का व्यास | उह | १२५±०7 | १२५±०7 | १२५±०7 | ||||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| कोटिंग व्यास | उह | 243±5 | 243±5 | 243±5 | ||||
