चित्र 8 फाइबर ऑप्टिक केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYXTC8Y |

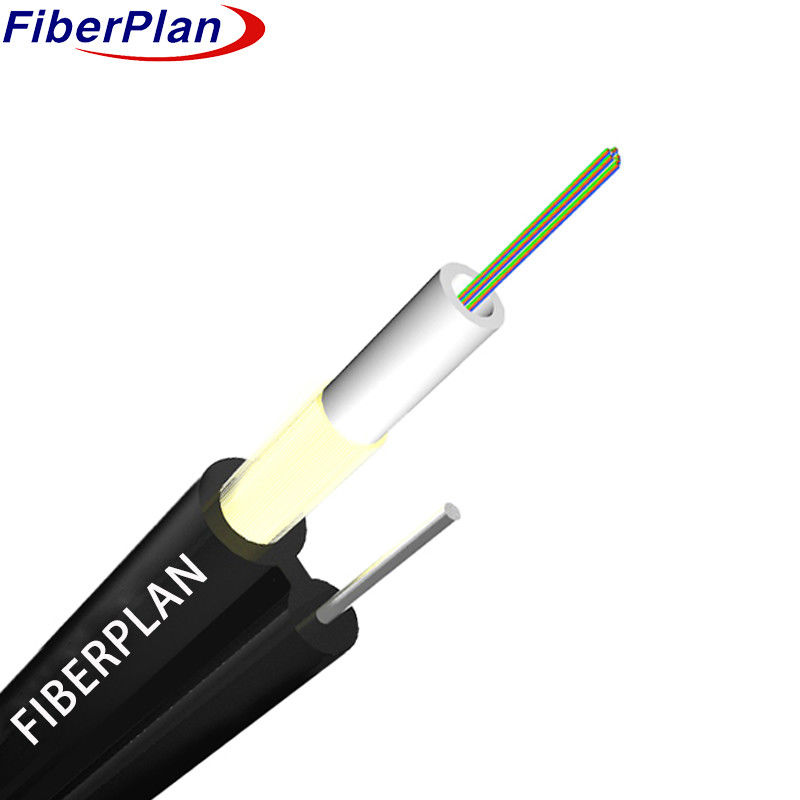

आरामाइड यार्न के साथ स्व-सहायक चित्र 8 ऑप्टिकल केबल GYXTC8Y
विवरण
फाइबर उच्च मॉड्यूल प्लास्टिक से बने एक ढीले ट्यूब के अंदर रखे जाते हैं, जो पानी प्रतिरोधी के साथ भरा होता है
इसके अतिरिक्त, केवलर बाहरी जैकेट के अंदर शामिल है।
समर्थन तत्वों के रूप में कार्य करने वाले तारों को पीई शीट के साथ एक आकृति 8 संरचना बनाने के लिए समाप्त किया जाता है।
आवेदन
यह विनिर्देश एक आत्म समर्थन केंद्र ट्यूब ऑप्टिकल केबल के लिए बुनियादी मानदंडों की रूपरेखा 8
हवाई प्रतिष्ठानों के लिए, विशेष रूप से ओवरहेड उपयोग के लिए डिज़ाइन किया गया है।
विशेषताएं
गैर धातु की ताकत असाधारण विद्युत चुम्बकीय क्षमता प्रदान करती है।
2 प्रदर्शित ढीली ट्यूब डिजाइन विश्वसनीय प्रदर्शन सुनिश्चित करता है।
3 उत्कृष्ट यांत्रिक और पर्यावरण लचीलापन।
4 बेहतर लचीलापन और झुकने की क्षमता।
5 कॉम्पैक्ट बाहरी व्यास, हल्का वजन और आसान स्थापना।
6 केवलर केबल की तन्यता शक्ति को काफी बढ़ाता है।
केबल निर्माण का विवरण
| विनिर्देश | विवरण |
|---|---|
| फाइबर की संख्या | 1 से 12 कोर |
| ढीली ट्यूब सामग्री | पीबीटी |
| ढीली ट्यूब व्यास | 3.0 मिमी ± 0.2 मिमी |
| स्व-समर्थन स्टील वायर व्यास | 1.6 मिमी |
| कुल केबल व्यास | 4.0 मिमी × 6.0 मिमी |
| केबल वजन प्रति किलोमीटर | 45 किलोग्राम/किमी |
फाइबर का रंग
|
फाइबर 8 कोर की संख्या प्रति ट्यूब |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल |
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 1~12 | 4.0×60 | 45 किलोग्राम/किमी | |||||
| तापमान सीमा | -40+70 | ----- | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | दीर्घकालिक | 700 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | अल्पकालिक | 1200 | |||||
| ऑपरेशन तापमान (°C) | -40 ~ +70 | ||||||
| स्थापना तापमान ((°C) | -20 ~ +60 | ||||||
| भंडारण तापमान ((°C) | -40 ~ +70 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.3 | 9.2+/-0.3 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.6 | 10.4+/-0.6 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर (NA) | ---- | ---- | 0.200+/ -0.013 |
0.275 +/- 0. 013 |
0.200+/-0 .013 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर की लंबाई और बिंदु पर अनियमितताएं | डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| पैरामीटर | इकाई | G.652D | G.652E | G.657A1 | G.657A2 | जी.655 |
|---|---|---|---|---|---|---|
| विराम | डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| अंतर रिवर्स स्कैटर गुणांक | डीबी/किमी | ≤0.01 | ≤0.01 | - | - | - |
| कोर व्यास | μm | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| आवरण व्यास | μm | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| नॉन-सर्कुलर | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| कोटिंग व्यास | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| कोटिंग/क्लेडिंग एकाग्रता त्रुटि | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| कोर/क्लेडिंग एकाग्रता त्रुटि | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| कर्ल (रेडियस) | μm | ≤4 | ≤4 | - | - | - |
