चित्र 8 फाइबर ऑप्टिक केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTC8S |

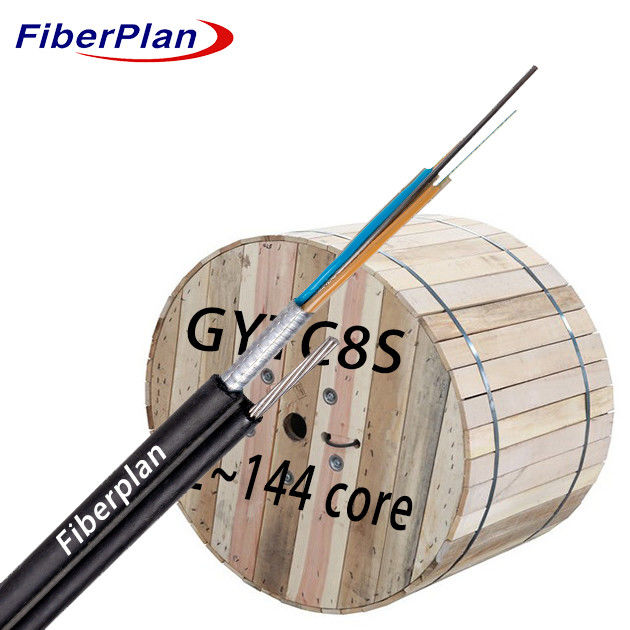

स्ट्रैंड स्टील वायर चित्र 8 फाइबर ऑप्टिक केबल स्टील टेप बख्तरबंद GYTC8S
विवरण
ऑप्टिकल फाइबर एक उच्च मॉड्यूल प्लास्टिक ढीली ट्यूब के अंदर स्थित हैं, जो एक पानी प्रतिरोधी के साथ भरा हुआ है
यौगिक. कोर के केंद्र में, एक स्टील तार धातु की ताकत सदस्य के रूप में कार्य करता है. ट्यूब, सहित
भरने वाले, इस शक्ति सदस्य के चारों ओर लपेटे जाते हैं, एक कॉम्पैक्ट और गोलाकार केबल कोर का गठन करते हैं।
केबल कोर के चारों ओर लागू किया जाता है। केबल के इस खंड, के साथ साथ स्ट्रैन्डेड तारों सेवा
समर्थन के रूप में, एक पॉलिएथिलीन (पीई) शीट के साथ संलग्न है, एक आकृति 8 संरचना का गठन। इस तरह के केबल डिजाइन है
स्व-सहायक हवाई प्रतिष्ठानों के लिए अभिप्रेत है।
आवेदन
1 हवाई या पाइपलाइन प्रतिष्ठानों के लिए डिज़ाइन किया गया है, जो बहुमुखी तैनाती विकल्प प्रदान करता है।
2 विशेष रूप से बाहरी उपयोग के लिए बनाया गया है, विभिन्न पर्यावरणीय परिस्थितियों में स्थायित्व सुनिश्चित करता है।
3 लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार दोनों के लिए आदर्श, बहुमुखी कनेक्टिविटी विकल्प प्रदान करता है।
विशेषताएं
उत्कृष्ट यांत्रिक शक्ति और तापमान प्रतिरोधकता सुनिश्चित करता है।
2 अतिरिक्त शक्ति के लिए एक मजबूत, हाइड्रोलिसिस प्रतिरोधी ढीली ट्यूब है।
3 इसमें एक विशेष ट्यूब भरने वाला यौगिक शामिल है, जो फाइबर को महत्वपूर्ण सुरक्षा के साथ सुरक्षित करता है।
केबल निर्माण का विवरण
| फाइबरों की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| ट्यूब व्यास (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ढीली नली की मोटाई (±0.05 मिमी) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| बाहरी व्यास (± 0.5 मिमी) | 5.4X8.6 -15.0 |
5.4X8.6 -15.0 |
5.4X8.6 -15.0 |
5.4X9.8 -16.5 |
5.4X10.8 -17.5 |
5.4X12.2 -19.0 |
5.4X14.9 -22.0 |
| आउट व्यास की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| जल अवरुद्ध करना प्रणाली |
सामग्री | भरने वाला जेल / पानी को रोकने वाला टेप | |||||
| केंद्रीय शक्ति सदस्य |
सामग्री | एफआरपी | व्यास | 1.4 ((6-48) 2.0(72-144) |
|||
| मानसिक शक्ति सदस्य |
सामग्री | स्टील के तार | प्रकार | 1.0 मिमी*7 | |||
| कवच | सामग्री | एल्यूमीनियम टेप | |||||
| गालस | सामग्री | पीई | आकार (h*w) |
2.5*1.5 मिमी | |||
| बाहर का घोंसला | सामग्री | पीई | रंग | काला | |||
केबल की यांत्रिक और पर्यावरण विशेषताएं
| तन्य शक्ति | दीर्घकालिक | 3000N | |||||
| अल्पकालिक (N) | 7000N | ||||||
| कुचल भार | दीर्घकालिक | 300 एन/100 मिमी | |||||
| अल्पकालिक (N) | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | 125±1 | 125±1 | 125±1 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | |||
