| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTC8S |

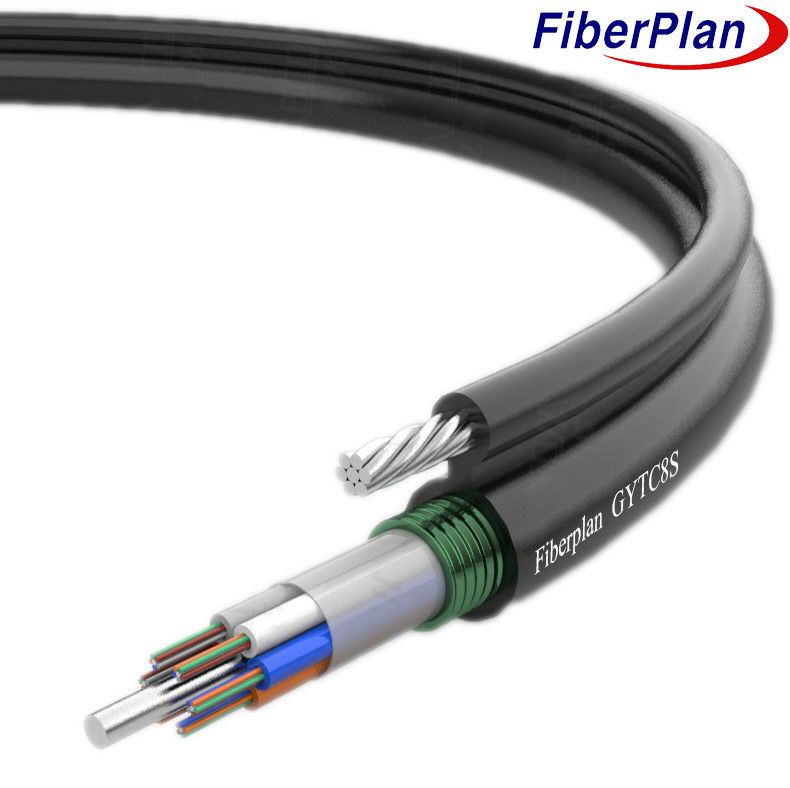

उच्च दक्षता स्व-समर्थन चित्र 8 ऑप्टिकल केबल GYTC8S
विवरण
इस केबल में उच्च मॉड्यूल प्लास्टिक ढीली ट्यूब में फाइबर होते हैं जो पानी प्रतिरोधी यौगिक से भरा होता है।
कोर में तार शक्ति जोड़ता है। ट्यूब और भराव इसके चारों ओर फंस गए हैं, एक कॉम्पैक्ट गोल केबल का गठन।
कोर के चारों ओर पीएसपी आवेदन के बाद, इस खंड, के साथ साथ समर्थन स्ट्रैन्डेड तारों में शामिल है
एक पॉलीएथिलीन (पीई) शीट, एक आकृति 8 संरचना बनाने के लिए। विशेष रूप से स्व-समर्थित हवाई इंस्ट्रुमेंट के लिए डिज़ाइन किया गया है।
इस प्रकार के सेटअप में यह केबल विश्वसनीय प्रदर्शन प्रदान करता है।
आवेदन
1 इन विशिष्ट तरीकों को समायोजित करने वाले हवाई और पाइपलाइन प्रतिष्ठानों के लिए आदर्श।
2 विभिन्न वातावरणों में लचीलापन सुनिश्चित करने के लिए बाहरी वितरण के लिए अनुकूलित।
3 लंबी दूरी के कनेक्शन और स्थानीय क्षेत्र नेटवर्क संचार दोनों का समर्थन करता है, जो बहुमुखी कनेक्ट-
वैधता विकल्प।
विशेषताएं
1 मजबूत यांत्रिक शक्ति और तापमान प्रतिरोधीता प्रदर्शित करता है।
हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाली ढीली ट्यूब डिजाइन स्थायित्व सुनिश्चित करती है।
3 विशेष ट्यूब भरने वाला यौगिक फाइबर की सुरक्षा प्रदान करता है।
4 बहुमुखी उपयोग के लिए लचीलेपन के साथ कुचल प्रतिरोध के संतुलन।
5 पीई शीट केबल को हानिकारक यूवी विकिरण से बचाता है, जिससे दीर्घायु बढ़ जाती है।
केबल निर्माण का विवरण
| फाइबरों की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| ट्यूब व्यास (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ढीली नली की मोटाई (±0.05 मिमी) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| बाहरी व्यास (± 0.5 मिमी) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-175 | 5.4X12.2-19.0 | 5.4X14.9-220 |
| बाहरी आवरण की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| जल अवरुद्ध करना प्रणाली |
सामग्री | भरने वाला जेल / पानी को रोकने वाला टेप | |||||
| केंद्रीय शक्ति सदस्य |
सामग्री | एफआरपी | व्यास | 1.4 ((6-48) 2.0(72-144) |
|||
| मानसिक शक्ति सदस्य |
सामग्री | स्टील के तार | प्रकार | 1.0 मिमी*7 | |||
| कवच | सामग्री | एल्यूमीनियम टेप | |||||
| गालस | सामग्री | पीई | आकार (ऊंचाई*वजन) |
2.5*1.5 मिमी | |||
| बाहर का घोंसला | सामग्री | पीई | रंग | काला | |||
केबल की यांत्रिक और पर्यावरण विशेषताएं
| तन्य शक्ति | दीर्घकालिक | 3000N | |||||
| अल्पकालिक (N) | 7000N | ||||||
| कुचल भार | दीर्घकालिक | 300 एन/100 मिमी | |||||
| अल्पकालिक (N) | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०8 | १२५±०8 | १२५±०8 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±6 | 242±6 | 242±6 | |||
