| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate ; CE ; ROSH |
| मॉडल संख्या | GYXTW |

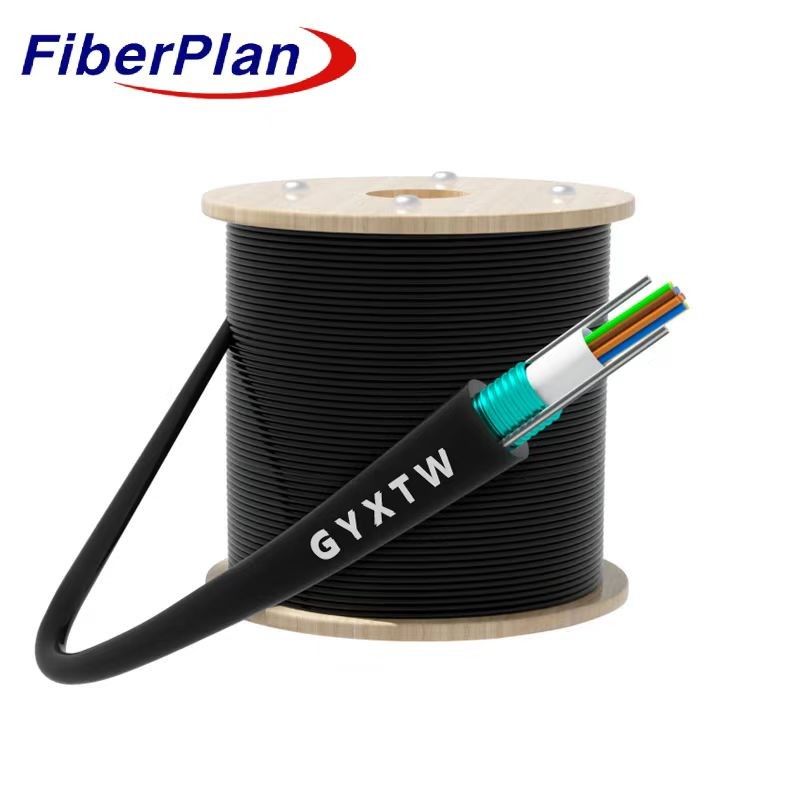

आउटडोर बख्तरबंद सिंगल मोड GYXTW G652D आउटडोर सिंगल मोड फाइबर ऑप्टिक केबल
विवरण
इस केबल में उच्च मॉड्यूल प्लास्टिक ट्यूबों का उपयोग किया गया है जो फाइबरों को रखती हैं, जो पानी प्रतिरोधी यौगिक के साथ सुदृढ़ हैं।
जलरोधक सामग्री से सील किया गया घुंघराले स्टील का टेप, एक कॉम्पैक्ट और जलरोधक संरचना बनाता है।
समानांतर स्टील के तार टेप के साथ अतिरिक्त सुदृढीकरण प्रदान करते हैं।
स्वास्थ्य समग्र पर्यावरणीय लचीलापन सुनिश्चित करता है।
आवेदन
यह विनिर्देश एक केंद्रीय ढीली ट्यूब आउटडोर केबल के लिए बुनियादी पूर्व शर्तों का वर्णन करता है
या नलिकाओं की स्थापना।
विशेषताएं
1 तापमान-प्रतिरोधी निर्माणः विभिन्न पर्यावरणीय तापमानों में लगातार प्रदर्शन सुनिश्चित करता है
मजबूत यांत्रिक लचीलापन के साथ व्यवहार करता है।
2 फाइबर सुरक्षा: हाइड्रोलिसिस प्रतिरोधी, उच्च शक्ति वाली ढीली ट्यूब के माध्यम से फाइबर के लिए महत्वपूर्ण सुरक्षा प्रदान करता है
और विशेष भराव यौगिक।
3 संयुक्त शक्ति और लचीलापनः दो समानांतर स्टील तारों द्वारा बढ़ाया गया, कुचलने के बीच संतुलन प्रदान करता है
प्रतिरोध और लचीलापन, दीर्घकालिक विश्वसनीयता के लिए इसकी तन्यता शक्ति को मजबूत करता है।
4 प्रयास रहित स्थापना: आसान और अनुकूलन योग्य स्थापना के लिए कॉम्पैक्ट, हल्के डिजाइन के साथ इंजीनियर
विभिन्न अनुप्रयोगों, उपयोगकर्ता के अनुकूल तैनाती सुनिश्चित।
केबल निर्माण का विवरण
| फाइबर की संख्या | 0 से 24 कोर | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| स्टील के तार | आकार | 0.8 मिमी | ||||||
| संख्या | 2 | |||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई,एलडीपीई | ||||||
| व्यास | 7±0.3 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 1 ~ 24 | 8.0 मिमी±0.3 मिमी | 65 किलोग्राम/किमी±10 किलो | |||||
| तापमान सीमा | -40 ~ +70 | ----- | |||||
| मोड़ त्रिज्या (मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या (मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्य शक्ति (एन) |
दीर्घकालिक | 1200 | |||||
| न्यूनतम अनुमत तन्य शक्ति (एन) |
अल्पकालिक | 1500 | |||||
| ऑपरेशन तापमान (°C) |
-40 ~ +70 | ||||||
| स्थापना तापमान (°C) |
-20 ~ +60 | ||||||
| भंडारण तापमान (°C) | -40 ~ +70 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| आवरण का व्यास | उह | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
