| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYFTY53 |

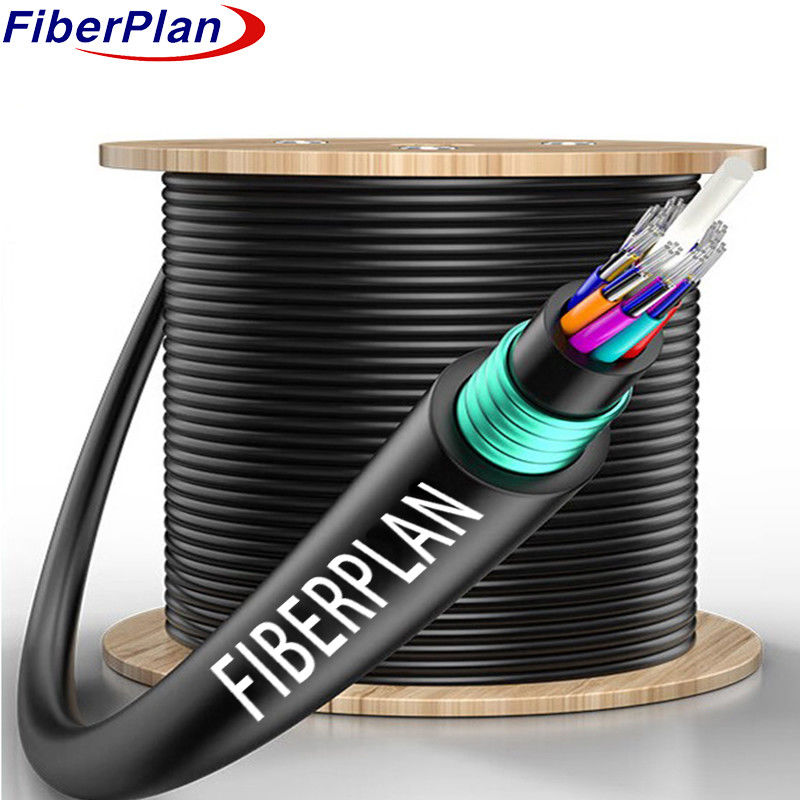

प्रत्यक्ष दफन GYFTY53 डक्ट 6 स्ट्रैंड बख्तरबंद फाइबर ऑप्टिक केबल एंटी-गर्दन
विवरण
केबल डिजाइन में उच्च शक्ति वाले प्लास्टिक से बने एक लचीले ट्यूब के अंदर रखे फाइबर होते हैं, जो एक
पानी प्रतिरोधी यौगिक है। इसके मूल में एक फाइबर प्रबलित प्लास्टिक (एफआरपी) होता है, जिसे कभी-कभी पॉलीएथिल के साथ लेपित किया जाता है।
उच्च फाइबर गिनती के लिए, एक dielectric शक्ति सदस्य के रूप में कार्य करता है। इस सदस्य के आसपास, ट्यूब और
भरने वाले तारों को एक कॉम्पैक्ट गोलाकार कोर बनाने के लिए स्ट्रैंड किया जाता है। पानी के प्रवेश से बचाने के लिए, केबल कोर को भरा जाता है
पानी-अवरोधक टेप के साथ और एक पतली पीई आंतरिक आवरण द्वारा कवर किया जाता है। इसके बाद एक पीएसपी परत अनुदैर्ध्य में है
आंतरिक आवरण पर लागू किया जाता है, एक सुरक्षात्मक पीई बाहरी आवरण के साथ केबल को पूरा करता है।
आवेदन
★ विभिन्न वातावरणों में लचीलापन सुनिश्चित करने के लिए बाहरी वितरण और प्रत्यक्ष दफन के लिए निर्मित।
★ ट्रंक पावर ट्रांसमिशन सिस्टम के लिए अनुकूलित, ऊर्जा हस्तांतरण दक्षता में वृद्धि।
★ उच्च विद्युत चुम्बकीय हस्तक्षेप वाले क्षेत्रों में पहुंच और स्थानीय नेटवर्क के लिए आदर्श, चुनौतीपूर्ण सेटिंग्स में विश्वसनीय कनेक्टिविटी सुनिश्चित करता है।
विशेषता
★ मजबूत यांत्रिक गुण और विभिन्न तापमानों के लिए लचीलापन।
★ हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाली ढीली ट्यूब डिजाइन।
★ महत्वपूर्ण फाइबर सुरक्षा के लिए विशेष ट्यूब भरने वाला यौगिक।
★ बहुमुखी उपयोग के लिए संतुलित कुचल प्रतिरोध और लचीलापन।
★ ढीली ट्यूब भरने के यौगिक के साथ पूर्ण केबल कोर भरने।
★ पीएसपी परत आर्द्रता प्रतिरोध को बढ़ाती है, समग्र सुरक्षा को मजबूत करती है।
संरचना विवरण
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| ढीली ट्यूब का व्यास (±0.1 मिमी) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| आंतरिक शीट का व्यास (±0.2 मिमी) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| बाहरी व्यास (±0.5 मिमी) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| आउट व्यास की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| ट्यूब भरना | सामग्री | भरने वाला यौगिक | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | व्यास | 2.0 मिमी | |||
| पानी को रोकना | सामग्री | जल अवरुद्ध टेप/ भरने वाला जेल | |||||
| रिप कॉर्ड | मात्रा | 2pcs | रंग | सफेद | |||
| आंतरिक आवरण | सामग्री | पीई | रंग | काला | |||
| कवच | सामग्री | घुंघराले स्टील का टेप | |||||
| बाहरी आवरण | सामग्री | पीई | रंग | काला | |||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | दीर्घकालिक | 1000N | |||||
| अल्पकालिक (N) | 3000N | ||||||
| कुचल भार | दीर्घकालिक | 3000 एन/100 मिमी | |||||
| अल्पकालिक | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०3 | १२५±०3 | १२५±०3 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±3 | 242±3 | 242±3 | |||
