| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYFTY |

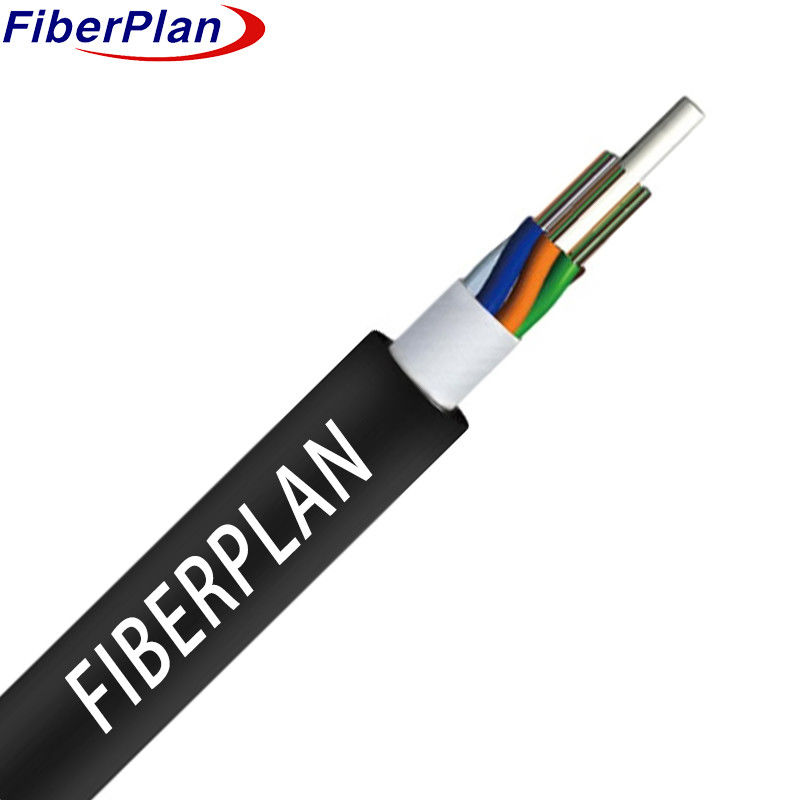

गैर बख्तरबंद फाइबर ऑप्टिक केबल पानी रोके जाने वाले टेप के साथ उपहार में
विवरण
फाइबर के गुच्छे मजबूत प्लास्टिक से बने एक लचीले ट्यूब के अंदर होते हैं। इन ट्यूबों में एक पदार्थ भरा होता है
जो पानी को दूर करता है, इसके कोर के अंदर एक मजबूत गैर धातु टुकड़ा है जिसे फाइबर रिंफोर्स्ड प्लास्टिक (एफआरपी) कहा जाता है।
ट्यूबों और भरने वाले इस केंद्रीय शक्ति टुकड़े के चारों ओर एक तंग, गोल कोर बनाने के लिए मुड़ रहे हैं। पानी रखने के लिए
बाहर, कोर पानी प्रतिरोधी टेप के साथ कवर किया जाता है, और अंत में पूरे केबल के लिए एक पीई शीट में लेपित है
सुरक्षा।
आवेदन
1 आउटडोर वितरण के लिए उपयुक्त।
2 ट्रंक पावर ट्रांसमिशन सिस्टम के लिए डिज़ाइन किया गया।
3 उच्च विद्युत चुम्बकीय हस्तक्षेप वाले क्षेत्रों में पहुँच नेटवर्क और स्थानीय नेटवर्क के लिए आदर्श।
विशेषता
1 मजबूत यांत्रिक लचीलापन प्रदर्शित करता है और तापमान परिवर्तनों को प्रभावी ढंग से संभालता है।
2 एक उच्च शक्ति, हाइड्रोलिसिस प्रतिरोधी ढीली ट्यूब है।
3 फाइबर की सुरक्षा के लिए एक विशेष ट्यूब भरने वाले यौगिक का उपयोग करता है।
4 लचीलापन बनाए रखते हुए कुचलने के लिए प्रतिरोध प्रदर्शित करता है।
5 अतिरिक्त सुरक्षा सुनिश्चित करने के लिए ढीली ट्यूब के लिए एक भरने वाला यौगिक का उपयोग करता है।
संरचना विवरण
| फाइबर की संख्या | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| नली का संख्या | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| भरने की छड़ी का संख्या | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| ट्यूब व्यास (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ढीली नली की मोटाई (±0.05 मिमी) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| नामित आउट व्यास (± 0,2 मिमी) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| नाम. जैकेट की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | ||||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | ||||
| ट्यूब भरना | सामग्री | भरने वाला यौगिक | ||||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | व्यास | 1.5 मिमी (6-48F) | ||||
| 2 मिमी (72 - 144F) | ||||||||
| परत | पीई (केवल 96C-144C के लिए) | |||||||
| पानी को रोकना | सामग्री | जल अवरुद्ध टेप | ||||||
| रिप कॉर्ड | प्रकार | 1110*2 | ||||||
| बाहर का घोंसला | सामग्री | एमडीपीई | रंग | काला | ||||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | दीर्घकालिक | 600 एन | ||||||
| अल्पकालिक (N) | 1500 एन | |||||||
| कुचल भार | दीर्घकालिक (एन/100 मिमी) | 300 एन/100 मिमी | ||||||
| अल्पकालिक (एन/100 मिमी) | 1000 एन/100 मिमी | |||||||
| झुकने की त्रिज्या | गतिशील (मिमी) | 20D | ||||||
| स्थिर (मिमी) | 10D | |||||||
| भंडारण तापमान | -20°C+70°C | |||||||
| स्थापना तापमान | -10°C+60°C | |||||||
फाइबर प्रदर्शन
| फाइबर शैली | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | ||||
| कमजोरी | डीबी/किमी | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| आवरण का व्यास | उह | १२५±०2 | 125±0.2 | 125±0.2 | ||||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| कोटिंग व्यास | उह | 242±3 | 242±3 | 242±3 | ||||
