| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYXTW53 |

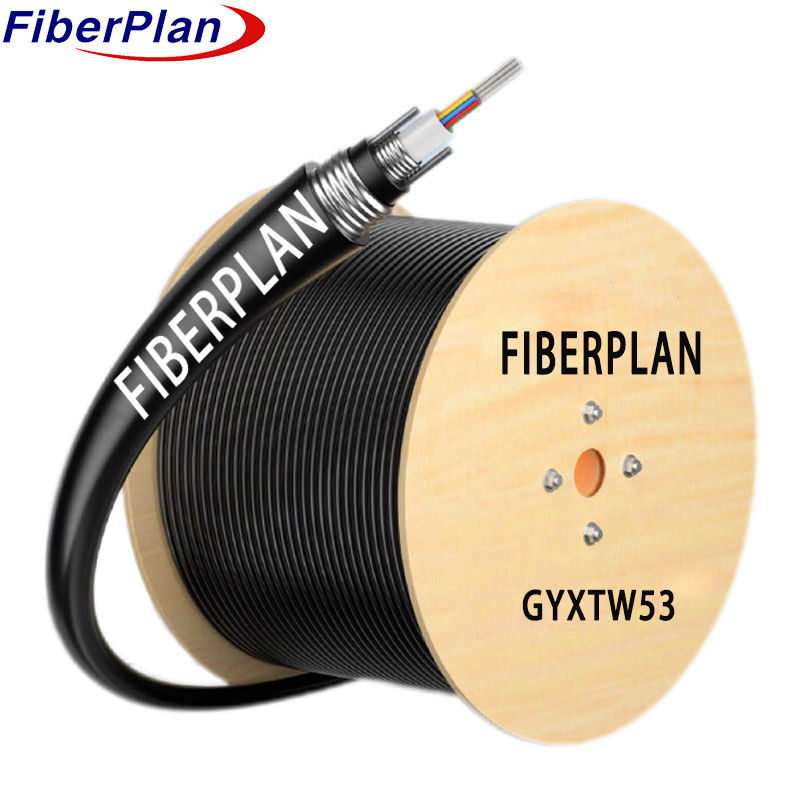

डबल स्टील टेप बख्तरबंद यूनि-ट्यूब समानांतर स्टील मजबूत GYXTW53
विवरण
ऑप्टिकल फाइबर उच्च मॉड्यूल प्लास्टिक से निर्मित एक ढीली ट्यूब के अंदर व्यवस्थित होते हैं, जिसे फिर
एक पानी प्रतिरोधी यौगिक के साथ भरा हुआ है। ट्यूब लहराती स्टील टेप की एक परत से लिपटे है, और
पानी को रोकने वाली सामग्री को लहरदार स्टील टेप और ढीली ट्यूब के बीच डाला जाता है ताकि एक
कॉम्पैक्ट और जलरोधक केबल संरचना। समानांतर स्टील के तार स्टील टेप के दोनों ओर स्थित हैं
अतिरिक्त शक्ति के लिए केबल एक पॉलीइथिलीन (पीई) शीट के साथ समाप्त है, समग्र सुरक्षा प्रदान करता है
और इन्सुलेशन।
आवेदन
* विशेष रूप से आउटडोर वितरण के लिए डिज़ाइन किया गया यह केबल विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त है।
* आवेदन में बहुमुखी, यह हवा, नलिका और दफन विधियों के माध्यम से स्थापना के लिए उपयुक्त है, लचीलापन प्रदान करता है
तैनाती में।
* लंबी दूरी और स्थानीय क्षेत्र के नेटवर्क संचार दोनों की जरूरतों को पूरा करने के लिए, यह केबल एक विश्वसनीय
विभिन्न कनेक्टिविटी आवश्यकताओं के लिए समाधान।
विशेषता
* ट्यूब फाइबर की सुरक्षा के लिए स्टील-वायर समानांतर सदस्य और भराव के साथ यह केबल स्टील टेप से बख्तरबंद है
बढ़ी हुई स्थायित्व के लिए।
* उत्कृष्ट यांत्रिक और पर्यावरणीय प्रदर्शन प्रदर्शित करते हुए, यह चुनौतीपूर्ण परिस्थितियों में विश्वसनीयता सुनिश्चित करता है।
* एक कॉम्पैक्ट संरचना और हल्के डिजाइन के साथ, यह केबल मजबूती पर समझौता किए बिना व्यावहारिकता प्रदान करता है।
* स्थापना सुविधाजनक है और संचालन सरल है, जिससे यह विभिन्न अनुप्रयोगों के लिए एक कुशल विकल्प बन जाता है।
केबल निर्माण विवरण
| फाइबर की संख्या | 2C-24C | ||||||
| शक्ति सदस्य | सामग्री | इस्पात तार | व्यास | 0.8 मिमी | |||
| ढीली नली | सामग्री | पीबीटी | व्यास | 2-16कोर | 2.2 मिमी | ||
| 18-24कोर | 2.8 मिमी | ||||||
| ट्यूब भरना | मटियाल | भरने वाला यौगिक | |||||
| जल अवरोधन प्रणाली | मटियाल | जल अवरुद्ध टेप | |||||
| आंतरिक आवरण | सामग्री | एमडीपीई | रंग | काला | |||
| व्यास | 7.6±0.1 मिमी | मोटाई | 1.5±0.2 मिमी | ||||
| बाहरी आवरण | सामग्री | एमडीपीई | रंग | काला | |||
| व्यास | 12.2±0.3 मिमी | मोटाई | 1.7±0.2 मिमी | ||||
केबल की यांत्रिक और पर्यावरण विशेषताएं
| तन्य शक्ति | दीर्घकालिक | 600 एन | |||||
| अल्पकालिक (N) | 1500 एन | ||||||
| कुचल भार | दीर्घकालिक | 500 एन/मिमी | |||||
| अल्पकालिक (N) | 1500 एन/मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर शैली | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | |||
| आवरण का व्यास | उह | १२५±०5 | १२५±०5 | १२५±०5 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±6 | 242±6 | 242±6 | |||
