फाइबर सुरक्षा GYXTW G652D संचार अनुप्रयोगों के लिए डक्ट फाइबर ऑप्टिक केबल
  • फाइबर सुरक्षा GYXTW G652D संचार अनुप्रयोगों के लिए डक्ट फाइबर ऑप्टिक केबल

फाइबर सुरक्षा GYXTW G652D संचार अनुप्रयोगों के लिए डक्ट फाइबर ऑप्टिक केबल

उत्पत्ति के प्लेस चीन
ब्रांड नाम Fiberplan
प्रमाणन ISO 9001; TÜV certificate
मॉडल संख्या GYXTW
उत्पाद का विवरण
आवेदन:
दूरसंचार,एरियल, दूरसंचार,नेटवर्क,डक्ट
फाइबर का प्रकार:
सिंगल मोड और मल्टी मोड, 50/125, 62.5/125, OM3
रंग:
काला या अनुकूलित
जैकेट सामग्री:
पीई,एलएसजेडएच,पीवीसी,टीपीयू,एलएसजेडएच/पीवीसी
नाम:
GYXTW
स्थापना:
नलिका, एरियल
परिचालन तापमान:
-40~+75
संरचना:
सेंट्रल लूज ट्यूब
लम्बाई:
Standard length of cable shall be 2 km. केबल की मानक लंबाई 2 किमी होगी। Other cable
जल अवरोधन:
शुष्क जल अवरोधन
प्रमुखता देना:

फाइबर सुरक्षा डक्ट फाइबर ऑप्टिक केबल

,

GYXTW G652D डक्ट फाइबर ऑप्टिक केबल

,

संचार अनुप्रयोग डक्ट फाइबर ऑप्टिक केबल

भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
1 किमी
मूल्य
negotiable
पैकेजिंग विवरण
लकड़ी का ढोल
प्रसव के समय
5 से 8 कार्यदिवस
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता
प्रति माह 5000 किमी
उत्पाद का वर्णन

आउटडोर बख्तरबंद सिंगलमोड GYXTW G652D फाइबर ऑप्टिक केबल



विवरण

केबल में उच्च मॉड्यूल प्लास्टिक ट्यूबों का उपयोग किया जाता है, जो फाइबरों को रखने के लिए

नमी के खिलाफ बेहतर सुरक्षा के लिए पानी प्रतिरोधी यौगिक।

स्टील टेप, जो जल अवरुद्ध सामग्री से सील है, एक कॉम्पैक्ट और जलरोधक संरचना सुनिश्चित करता है।

समानांतर स्टील के तार टेप के साथ अतिरिक्त सुदृढीकरण प्रदान करते हैं, केबल की

स्थायित्व और मजबूती. अंत में केबल एक सुरक्षात्मक पॉलीएथिलीन (पीई) शीट में घिरा हुआ है,

बाहरी प्रतिष्ठानों में व्यापक पर्यावरणीय लचीलापन और दीर्घायु सुनिश्चित करना।



आवेदन

हवा या नलिकाओं के लिए डिजाइन किया गया, यह केबल आवश्यक संरचनात्मक, पर्यावरणीय,

यह बाहरी तैनाती के लिए आवश्यक प्रदर्शन मानकों को पूरा करता है।

निलंबन और नलिकाओं के भीतर प्लेसमेंट, यह एक आदर्श विकल्प

संचार और नेटवर्क अनुप्रयोगों के लिए। केबल का मजबूत डिजाइन विश्वसनीयता सुनिश्चित करता है

विभिन्न पर्यावरणीय परिस्थितियों में स्थायित्व, सुरक्षित और कुशल डेटा प्रदान करता है

आउटडोर संयंत्रों के लिए ट्रांसमिशन।



विशेषताएं

1तापमान-प्रतिरोधी निर्माणःमहाशक्तिपूर्ण यांत्रिक प्रदर्शन बनाए रखने के लिए डिज़ाइन किया गया

विभिन्न पर्यावरणीय परिस्थितियों में स्थिर कार्यक्षमता सुनिश्चित करते हुए तापमान भिन्नता के बावजूद।

2फाइबर सुरक्षाःएक हाइड्रोलिसिस प्रतिरोधी, उच्च शक्ति वाली ढीली ट्यूब को शामिल करता है

विशेष यौगिक, फाइबरों के लिए आवश्यक परिरक्षण प्रदान करता है और महत्वपूर्ण सुरक्षा सुनिश्चित करता है।

3संयुक्त शक्ति और लचीलापनःदो समानांतर स्टील के तारों द्वारा बढ़ाया गया, केबल एक

कुचल प्रतिरोध और लचीलेपन का अनूठा संयोजन, स्थायी विश्वसनीयता के लिए इसकी तन्यता शक्ति को मजबूत करता है।

4प्रयास रहित स्थापनाःएक कॉम्पैक्ट और हल्के निर्माण के साथ डिजाइन, इस केबल प्रयास रहित और आसान स्थापना के लिए सक्षम बनाता है

विभिन्न अनुप्रयोगों में बहुमुखी स्थापनाएं, जिससे उपयोगकर्ताओं के लिए सरल तैनाती सुनिश्चित होती है।

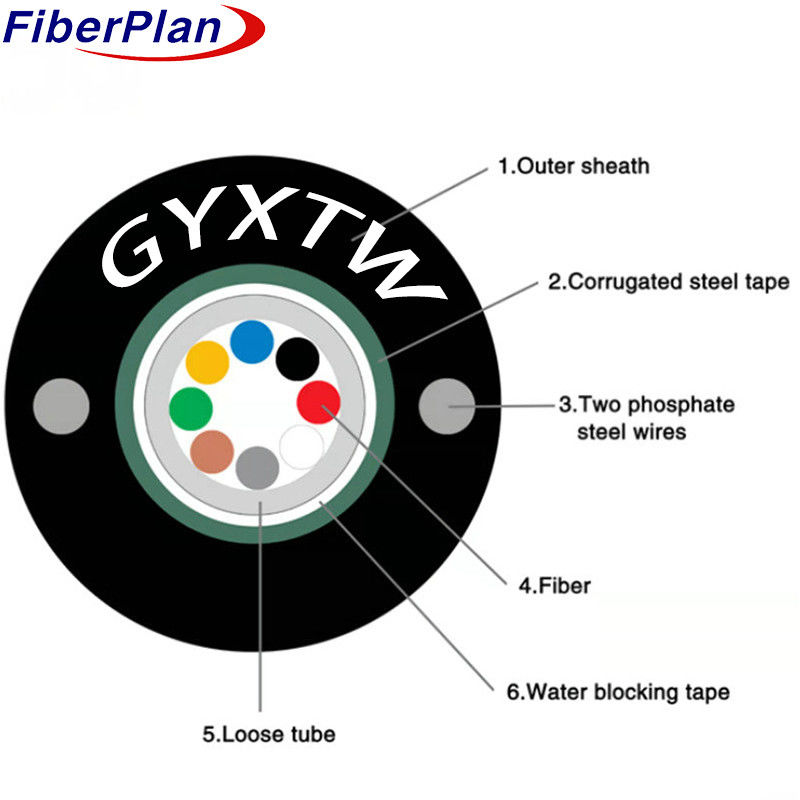

केबल निर्माण का विवरण

फाइबर की संख्या 0 से 24 कोर
ढीली नली सामग्री पीबीटी
व्यास Ф2.2 (बाहरी/आंतरिक)
ट्यूब भरना ट्यूब भरने का यौगिक
स्टील के तार आकार 0.8 मिमी
संख्या 2
बाहरी आवरण सामग्री पीई,एचडीपीई,एलडीपीई
व्यास 7±0.2 मिमी

फाइबर का रंग

फाइबर की संख्या 8

प्रति ट्यूब कोर

1 2 3 4 5 6
नीला नारंगी हरी ब्राउन ग्रे सफेद
7 8 9 10 11 12
लाल काला पीला बैंगनी गुलाबी जल
रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा।

केबल यांत्रिक विशेषता

कोर केबल का व्यास वजन
1 ~ 24 8.0mm+-0.3mm 65 किलोग्राम/किमी+-10 किलोग्राम
तापमान सीमा -40+70 -----
मोड़ त्रिज्या (मिमी) दीर्घकालिक 10D
मीन झुकना
त्रिज्या (मिमी)
अल्पकालिक 20D
न्यूनतम अनुमत
तन्य शक्ति (एन)
दीर्घकालिक 1200
न्यूनतम अनुमत
तन्य शक्ति (एन)
अल्पकालिक 1500
ऑपरेशन
तापमान (°C)
-40+70
स्थापना
तापमान (°C)
-20+60
भंडारण तापमान (°C) -40+70

फाइबर की विशेषता

फाइबर शैली इकाई एसएम
G652
एसएम
G652D
एमएम
50/125
एमएम
62.5/125
एमएम
OM3-300
स्थिति एनएम 1310/1550 1310/1550 850/1300 850/1300 850/1300
क्षीणन डीबी/किमी ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 ---- ----
अवसाद 1550nm पीएस/एनएम*किमी) ---- ≤18 ---- ---- अवसाद
1625nm पीएस/एनएम*किमी) ---- ≤22 ---- ----
बैंडविड्थ 850 एनएम MHZ.KM ---- ---- ¥400 ₹160 बैंडविड्थ
1300nm MHZ.KM ---- ---- ₹800 ₹500
शून्य फैलाव तरंग दैर्ध्य एनएम 1300-1324 ₹1302,
≤1322
---- ---- ₹ 1295,
≤1320
शून्य अवसाद ढलान एनएम ≤0.092 ≤0.091 ---- ---- ----
PMD अधिकतम व्यक्तिगत फाइबर   ≤0.2 ≤0.2 ---- ---- ≤0.11
पीएमडी डिजाइन लिंक मान पीएस ((एनएम2*किमी) ≤0.12 ≤0.08 ---- ---- ----
फाइबर कटऑफ तरंग दैर्ध्य λc एनएम ₹ 1180,
≤1330
₹1180,
≤1330
---- ---- ----
केबल स्टॉफ
तरंग दैर्ध्य λcc
एनएम ≤1260 ≤1260 ---- ---- ----
एमएफडी 1310nm उह 9.2+/-0.4 9.2+/-0.4 ---- ---- ----
1550nm उह 10.4+/-0.8 10.4+/-0.8 ---- ---- ----
संख्यात्मक
एपर्चर ((NA)
  ---- ---- 0.200+/
-0.015
0.275 +/- 0.
015
0.200+/-0
.015
द्विदिशात्मक का चरण (मध्यम)
माप)
डीबी ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
फाइबर पर अनियमितताएं
लम्बाई और बिंदु
डीबी ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
विखंडन
भिन्नता के पीछे का फैलाव
गुणांक
डीबी/किमी ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
कमजोरी एकरूपता डीबी/किमी ≤0.01 ≤0.01
कोर डाइमेटर उह     50+1/1.0 62.5+/25 50+1/1.0
आवरण का व्यास उह 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
आवरण की गैर-सर्कुलरता % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
कोटिंग व्यास उह 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
कोटिंग/चफिनच
समकक्ष त्रुटि
उह ≤120 ≤120 ≤120 ≤120 ≤120
गैर परिपत्र कोटिंग % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि उह ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
घुमावदार उह ≤4 ≤4 ---- ---- ----
