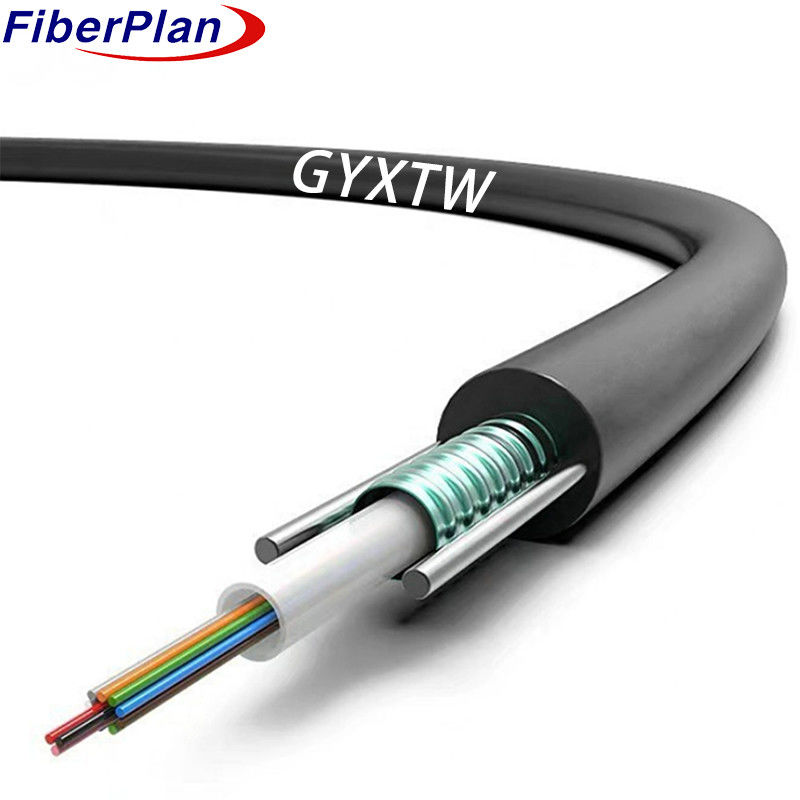

आउटडोर बख्तरबंद सिंगलमोड GYXTW G652D फाइबर ऑप्टिक केबल
विवरण
केबल में फाइबर रखने के लिए उच्च मॉड्यूल प्लास्टिक ट्यूबों का उपयोग किया जाता है, जो एक जल प्रतिरोधी से भरे होते हैं
बढ़ी हुई सुरक्षा के लिए यौगिक। पानी-अवरोधक के साथ सील, तरंगदार स्टील टेप की एक परत
समानांतर स्टील के तार अतिरिक्त सुविधा प्रदान करते हैं
अंत में केबल को एक सुरक्षात्मक पॉलीएथिलीन में घेर लिया जाता है
(पीई) शीट, व्यापक पर्यावरणीय लचीलापन सुनिश्चित करता है।
आवेदन
हवा या नलिकाओं के लिए डिजाइन किया गया, यह केबल आवश्यक संरचनात्मक, पर्यावरणीय,
यह बाहरी तैनाती के लिए आवश्यक प्रदर्शन मानकों को पूरा करता है।
निलंबन और नलिकाओं के भीतर प्लेसमेंट, यह एक आदर्श विकल्प
संचार और नेटवर्किंग अनुप्रयोग।
विशेषताएं
1तापमान-प्रतिरोधी निर्माणःमहाशक्तिपूर्ण यांत्रिक प्रदर्शन बनाए रखने के लिए डिज़ाइन किया गया
विभिन्न पर्यावरणीय परिस्थितियों में स्थिर कार्यक्षमता सुनिश्चित करते हुए तापमान भिन्नता के बावजूद।
2फाइबर सुरक्षाःएक हाइड्रोलिसिस प्रतिरोधी, उच्च शक्ति वाली ढीली ट्यूब को शामिल करता है
विशेष यौगिक, फाइबरों के लिए आवश्यक परिरक्षण प्रदान करता है और महत्वपूर्ण सुरक्षा सुनिश्चित करता है।
3संयुक्त शक्ति और लचीलापनःदो समानांतर स्टील के तारों द्वारा बढ़ाया गया, केबल एक
कुचल प्रतिरोध और लचीलेपन का अनूठा संयोजन, स्थायी विश्वसनीयता के लिए इसकी तन्यता शक्ति को मजबूत करता है।
4आसान स्थापनाःएक कॉम्पैक्ट और हल्के निर्माण के साथ डिजाइन, इस केबल आसान सुविधा प्रदान करता है
और विभिन्न अनुप्रयोगों में अनुकूलन योग्य प्रतिष्ठान, उपयोगकर्ता के अनुकूल तैनाती सुनिश्चित करते हैं।
केबल निर्माण का विवरण
| फाइबर की संख्या | 0 से 24 कोर | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| स्टील के तार | आकार | 0.8 मिमी | ||||||
| संख्या | 2 | |||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई,एलडीपीई | ||||||
| व्यास | 7±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65 किलोग्राम/किमी+-10 किलोग्राम | |||||
| तापमान सीमा | -40+70 | ----- | |||||
| मोड़ त्रिज्या (मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या (मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्य शक्ति (एन) |
दीर्घकालिक | 1200 | |||||
| न्यूनतम अनुमत तन्य शक्ति (एन) |
अल्पकालिक | 1500 | |||||
| ऑपरेशन तापमान (°C) |
-40+70 | ||||||
| स्थापना तापमान (°C) |
-20+60 | ||||||
| भंडारण तापमान (°C) | -40+70 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
