| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYXTW |

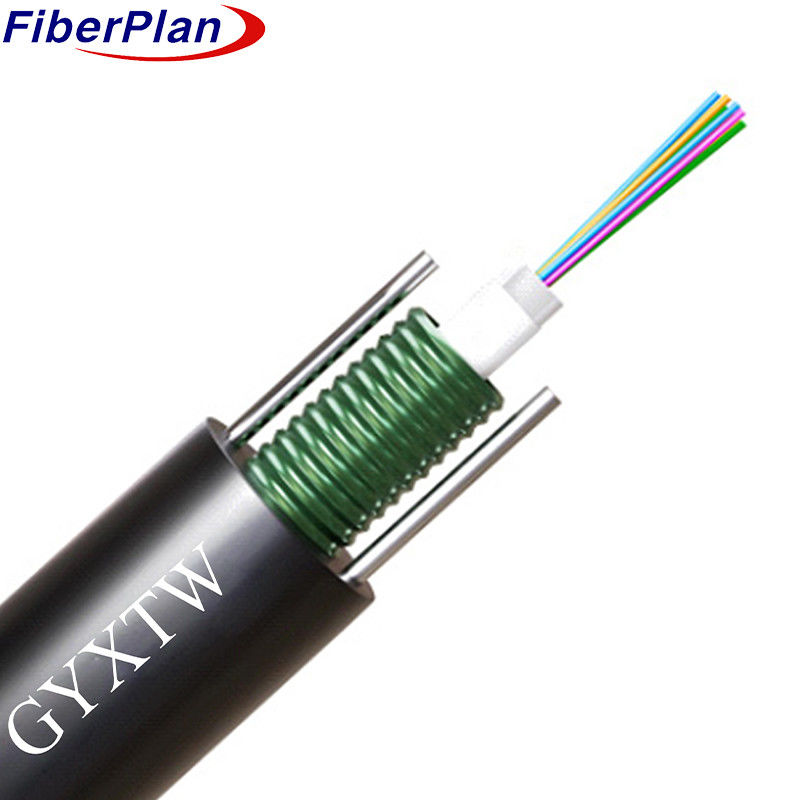

आउटडोर बख्तरबंद सिंगलमोड GYXTW G652D फाइबर ऑप्टिक केबल
विवरण
केबल में फाइबर युक्त उच्च मॉड्यूल प्लास्टिक ट्यूबों का उपयोग किया जाता है, जो एक जल प्रतिरोधी के साथ भरे जाते हैं
सुरक्षा के लिए यौगिक. एक परत लहराती स्टील टेप, पानी-अवरोधक सामग्री के साथ सील,
एक कॉम्पैक्ट और जलरोधक संरचना सुनिश्चित करता है।
अंत में, केबल को एक सुरक्षात्मक पॉलीएथिलीन (पीई) शीट में घेर लिया जाता है,
समग्र पर्यावरणीय लचीलापन सुनिश्चित करना।
आवेदन
हवा या नलिकाओं के लिए अभिप्रेत, केबल संरचनात्मक, पर्यावरणीय और
बाहरी सेटिंग्स में तैनाती के लिए आवश्यक प्रदर्शन मानकों।
हवा में निलंबित या नलिकाओं के भीतर रखा, विभिन्न संचार या नेटवर्किंग के लिए खानपान
उद्देश्य।
विशेषताएं
1.तापमान प्रतिरोधी निर्माणःकेबल को मजबूत यांत्रिक संरचना बनाए रखने के लिए डिज़ाइन किया गया है
विभिन्न तापमान परिवर्तनों में प्रदर्शन, विभिन्न परिस्थितियों में सुसंगत कार्यक्षमता सुनिश्चित करना
पर्यावरणीय परिस्थितियाँ।
2फाइबर सुरक्षाःइसका हाइड्रोलिसिस प्रतिरोधी, उच्च शक्ति वाला ढीला ट्यूब, एक विशेष के साथ संयुक्त है
भरने वाला यौगिक, फाइबरों के लिए महत्वपूर्ण सुरक्षा प्रदान करता है, उनकी महत्वपूर्ण सुरक्षा सुनिश्चित करता है।
3संयुक्त शक्ति और लचीलापनः दो समानांतर स्टील के तारों से सुदृढ़, केबल एक
क्रश प्रतिरोध और लचीलेपन का अनूठा मिश्रण, स्थायी विश्वसनीयता के लिए इसकी तन्यता शक्ति को बढ़ाता है।
4आसान स्थापनाःएक कॉम्पैक्ट और हल्के डिजाइन के साथ, इस केबल को इंजीनियर किया गया है
विभिन्न अनुप्रयोगों में आसान और अनुकूलन योग्य स्थापना के लिए, उपयोगकर्ता के अनुकूल तैनाती सुनिश्चित करना।
केबल निर्माण का विवरण
| फाइबर की संख्या | 0 से 24 कोर | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| स्टील के तार | आकार | 0.8 मिमी | ||||||
| संख्या | 2 | |||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई,एलडीपीई | ||||||
| व्यास | 7±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65 किलोग्राम/किमी+-10 किलोग्राम | |||||
| तापमान सीमा | -40+70 | ----- | |||||
| मोड़ त्रिज्या (मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या (मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्य शक्ति (एन) |
दीर्घकालिक | 1200 | |||||
| न्यूनतम अनुमत तन्य शक्ति (एन) |
अल्पकालिक | 1500 | |||||
| ऑपरेशन तापमान (°C) |
-40+70 | ||||||
| स्थापना तापमान (°C) |
-20+60 | ||||||
| भंडारण तापमान (°C) | -40+70 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
