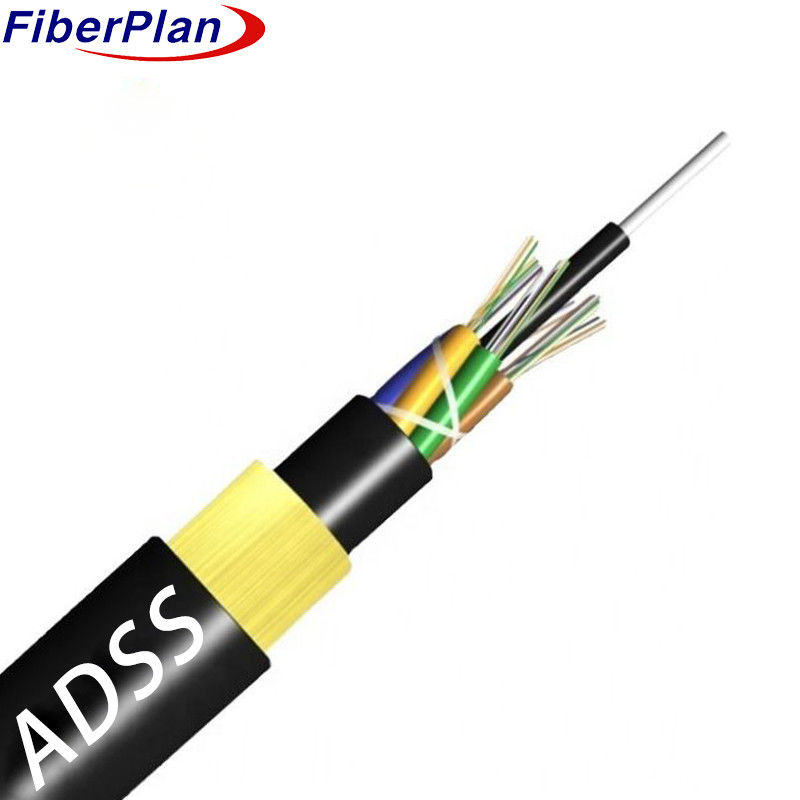

डबल शीथ केवलर यार्न प्रबलित एडीएसएस फाइबर ऑप्टिक केबल
विवरण
एडीएसएस (ऑल-डायलेक्ट्रिक स्व-समर्थन) केबलों का उपयोग एक ढीली ट्यूब स्ट्रैन्ड निर्माण सुनिश्चित करने के लिए इष्टतम
प्रदर्शन और स्थायित्व। ऑप्टिकल फाइबर उच्च मॉड्यूल प्लास्टिक ट्यूबों में सुरक्षित रूप से रखा जाता है
एक पानी प्रतिरोधी यौगिक, प्रभावी रूप से नमी से उन्हें ढाल. इन ट्यूबों, भरने के साथ साथ कर रहे हैं
गैर धातु FRP (फाइबर प्रबलित प्लास्टिक) से बने एक केंद्रीय शक्ति सदस्य के चारों ओर फंस, बनाने
एक कॉम्पैक्ट और गोल केबल कोर।
सुरक्षा बढ़ाने के लिए, कोर एक यौगिक से भरा हुआ है और एक पतली पॉलीएथिलीन (पीई) आंतरिक में बंद है
अतिरिक्त सुदृढीकरण अरामीड धागे की एक परत द्वारा प्रदान किया जाता है जो आंतरिक आवरण पर लगाया जाता है।
अंत में, केबल को एक बाहरी आवरण के साथ पूरा किया जाता है, जो मानक के लिए या तो पॉलीइथिलीन (पीई) हो सकता है
अनुप्रयोगों या उच्च विद्युत तनाव वाले वातावरण के लिए विरोधी ट्रैकिंग (एटी) ।
यह मजबूत निर्माण यह सुनिश्चित करता है कि एडीएसएस केबल अत्यधिक टिकाऊ, नमी प्रतिरोधी और सक्षम हैं
विभिन्न पर्यावरणीय परिस्थितियों का सामना करने के लिए उपयुक्त हैं।
केबल विश्वसनीय प्रदर्शन प्रदान करते हैं
अनुप्रयोगों की एक विस्तृत श्रृंखला में।
आवेदन
1एडीएसएस ऑप्टिकल केबलों के डिजाइन में वास्तविक समय की स्थिति को ध्यान से शामिल किया गया है।
इस प्रकार के वातावरण में इष्टतम प्रदर्शन और स्थायित्व सुनिश्चित करने वाली लाइनें।
2पीई बाहरी आवरणों का उपयोग 110kV से कम बिजली लाइनों के लिए किया जाता है, जबकि एटी बाहरी आवरणों का उपयोग बिजली के लिए किया जाता है।
110kV और उससे अधिक पर काम करने वाली लाइनों को बेहतर सुरक्षा प्रदान करने के लिए।
3विशिष्ट डिजाइन तत्व जैसे कि अरामीड यार्न की मात्रा और स्ट्रेनिंग प्रक्रिया सटीक रूप से हैं
यह ऑप्टिकल सिस्टम के विश्वसनीय संचालन को सुनिश्चित करता है।
विभिन्न स्थापना परिदृश्यों के माध्यम से केबल।
विशेषताएं
1. बिजली बंद करने की आवश्यकता के बिना स्थापना की अनुमति देता है, सेवा के दौरान व्यवधान को कम से कम करता है
तैनाती।
2इसका हल्का वजन और कॉम्पैक्ट व्यास बर्फ, हवा, टावरों और बैकप्रोपेगेशन भार से तनाव को कम करता है।
इस प्रकार केबल की स्थायित्व और समग्र प्रदर्शन में वृद्धि होती है।
3यह 30 वर्ष के जीवनकाल के लिए डिज़ाइन किया गया है, जिससे बुनियादी ढांचे में दीर्घकालिक विश्वसनीयता और लागत प्रभावीता सुनिश्चित होती है।
परियोजनाएं।
4. मजबूत तन्यता शक्ति और तापमान लचीलापन का प्रदर्शन करता है,
विविध पर्यावरणीय स्थितियां।
केबल निर्माण का विवरण
| फाइबर की संख्या | 24-144 कोर | |||||||
| भरने का रस्सी | 2.0 मिमी | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई के साथ एफआरपी/एफआरपी | ||||||
| आकार | 2.1 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| भरनेवाला | पीपी ट्यूब/पीवीसी ट्यूब | |||||||
| आंतरिक आवरण | सामग्री | पीई | ||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 मिमी (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 11±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले ट्रेसर के साथ चिह्नित किया जाएगा। काले रंग के लिए काले ट्रेसर चिह्नित करने की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग करेगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर तक | 12±0.2 मिमी | 140±3 किलोग्राम/किमी | |||||
| 72 कोर | 13±0.2 मिमी | 190±3 किलोग्राम/किमी | |||||
| 96कोर | 14.5±0.2 मिमी | 220±3 किलोग्राम/किमी | |||||
| 144कोअर | 16.5±0.2 मिमी | 240±3 किलोग्राम/किमी | |||||
| रिक.दैनिक अधिकतम कार्यरत तनाव | 88kN | ||||||
| अधिकतम. अनुमेय कार्य तनाव | 32.7KN | ||||||
| लोच के मॉड्यूल | 37KN/मिमी2 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | ऑपरेशन | 240 मिमी | |||||
| स्थापना | 390 मिमी | ||||||
| अतिरिक्त भार | अतिरिक्त भार 0.5% ~ 0.7% | ||||||
| बर्फ | 5 मिमी | ||||||
| हवा की गति | 35m/s | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
