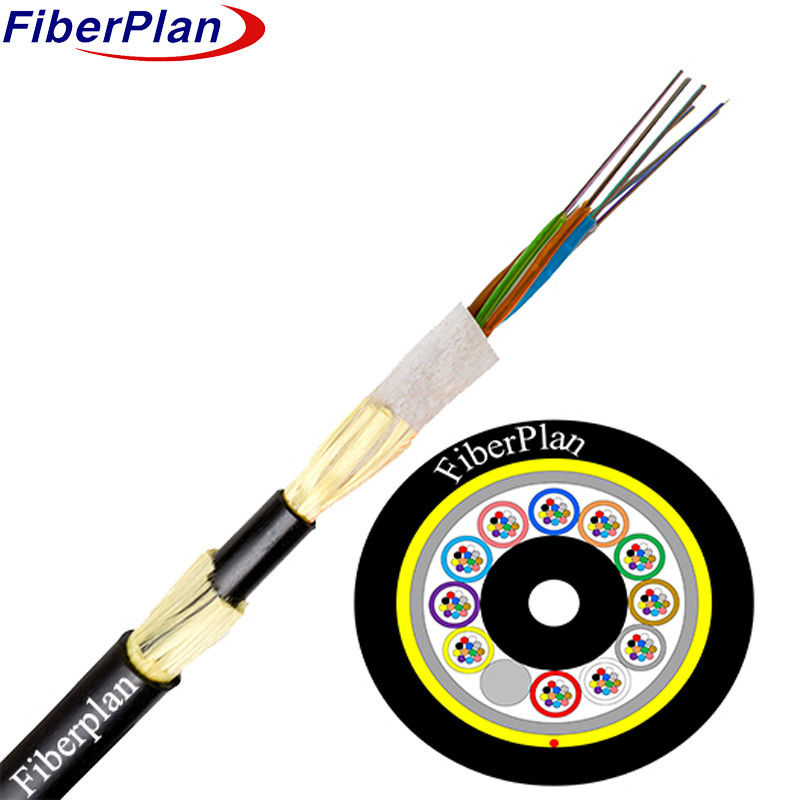

डबल शीथ केवलर यार्न प्रबलित एडीएसएस फाइबर ऑप्टिक केबल
विवरण
एडीएसएस (सभी-डायलेक्ट्रिक स्व-समर्थन) केबल को एक ढीली ट्यूब स्ट्रैंडिंग संरचना के साथ डिज़ाइन किया गया है ताकि यह सुनिश्चित हो सके कि
इष्टतम प्रदर्शन और स्थायित्व। फाइबर उच्च मॉड्यूलस प्लास्टिक ट्यूबों में सुरक्षित रूप से रखे जाते हैं
एक पानी प्रतिरोधी यौगिक, प्रभावी रूप से नमी से उन्हें की रक्षा. इन ट्यूबों, भरने के साथ साथ कर रहे हैं
गैर धातु FRP (फाइबर प्रबलित प्लास्टिक) से बने एक केंद्रीय शक्ति सदस्य के चारों ओर स्ट्रैंड, बनाने
एक कॉम्पैक्ट और गोल केबल कोर।
सुरक्षा को और बढ़ाने के लिए, कोर को एक भरने वाले यौगिक से भरा जाता है और एक पतली पॉलीइथिलीन में घिरा होता है
अतिरिक्त सुदृढीकरण के लिए इस आंतरिक शीट पर अरामाइड यार्न की एक स्ट्रैन्ड परत लगाई जाती है।
अंत में, केबल को एक बाहरी शीट के साथ समाप्त किया जाता है, जो या तो पॉलीथीन (पीई) के लिए हो सकता है
उच्च विद्युत तनाव वाले वातावरण के लिए मानक अनुप्रयोग या एंटी-ट्रैकिंग (एटी) ।
यह मजबूत निर्माण यह सुनिश्चित करता है कि एडीएसएस केबल अत्यधिक टिकाऊ, नमी प्रतिरोधी और सक्षम है
विभिन्न पर्यावरणीय परिस्थितियों का सामना करना पड़ता है। यह इसे हवाई और भूमिगत दोनों प्रतिष्ठानों के लिए आदर्श बनाता है,
विभिन्न अनुप्रयोगों में विश्वसनीय प्रदर्शन प्रदान करना।
आवेदन
1एडीएसएस केबल डिजाइन में ऊर्ध्वाधर बिजली लाइनों की वास्तविक समय की स्थितियों पर विचार किया गया है, जिससे इष्टतम
ऐसे वातावरण में प्रदर्शन और स्थायित्व।
2110kV से कम बिजली लाइनों के लिए PE बाहरी आवरण का प्रयोग किया जाता है जबकि AT बाहरी आवरण का प्रयोग किया जाता है।
विद्युत लाइनों के लिए जो 110kV और उससे अधिक पर काम करते हैं ताकि बेहतर सुरक्षा प्रदान की जा सके।
3विशिष्ट डिजाइन, अरामाइड यार्न की मात्रा और स्ट्रेनिंग प्रक्रिया सहित,
प्रभावी ढंग से अलग-अलग स्पैन आवश्यकताओं को सुनिश्चित करना, यह सुनिश्चित करना कि केबल विभिन्न प्रतिष्ठानों में विश्वसनीय रूप से प्रदर्शन करता है
परिदृश्य।
विशेषताएं
1. बिजली बंद करने की आवश्यकता के बिना स्थापना की अनुमति देता है, सेवा के दौरान व्यवधान को कम से कम करता है
तैनाती।
2. हल्के और कॉम्पैक्ट व्यास बर्फ, हवा, टॉवर और backprop भार से तनाव को कम करते हैं, इस प्रकार
केबल की स्थायित्व और समग्र प्रदर्शन को बढ़ाना।
330 वर्ष के जीवनकाल के लिए डिज़ाइन किया गया, जिससे बुनियादी ढांचे में दीर्घकालिक विश्वसनीयता और लागत प्रभावीता सुनिश्चित होती है
परियोजनाएं।
4. मजबूत तन्यता शक्ति और तापमान प्रतिरोधीता का प्रदर्शन करता है, लगातार प्रदर्शन की गारंटी देता है
विभिन्न पर्यावरणीय परिस्थितियों में।
केबल निर्माण का विवरण
| फाइबर की संख्या | 24-144 कोर | |||||||
| भरने का रस्सी | 2.0 मिमी | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई के साथ एफआरपी/एफआरपी | ||||||
| आकार | 2.1 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| भरनेवाला | पीपी ट्यूब/पीवीसी ट्यूब | |||||||
| आंतरिक आवरण | सामग्री | पीई | ||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 मिमी (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 11±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले ट्रेसर के साथ चिह्नित किया जाएगा। काले रंग के लिए काले ट्रेसर चिह्नित करने की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग करेगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर तक | 12±0.2 मिमी | 140±3 किलोग्राम/किमी | |||||
| 72 कोर | 13±0.2 मिमी | 190±3 किलोग्राम/किमी | |||||
| 96कोर | 14.5±0.2 मिमी | 220±3 किलोग्राम/किमी | |||||
| 144कोअर | 16.5±0.2 मिमी | 240±3 किलोग्राम/किमी | |||||
| रिक.दैनिक अधिकतम कार्यरत तनाव | 88kN | ||||||
| अधिकतम. अनुमेय कार्य तनाव | 32.7KN | ||||||
| लोच के मॉड्यूल | 37KN/मिमी2 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | ऑपरेशन | 240 मिमी | |||||
| स्थापना | 390 मिमी | ||||||
| अतिरिक्त भार | अतिरिक्त भार 0.5% ~ 0.7% | ||||||
| बर्फ | 5 मिमी | ||||||
| हवा की गति | 35m/s | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
