डबल शीथ केवलर यार्न प्रबलित एडीएसएस फाइबर ऑप्टिक केबल
विवरण

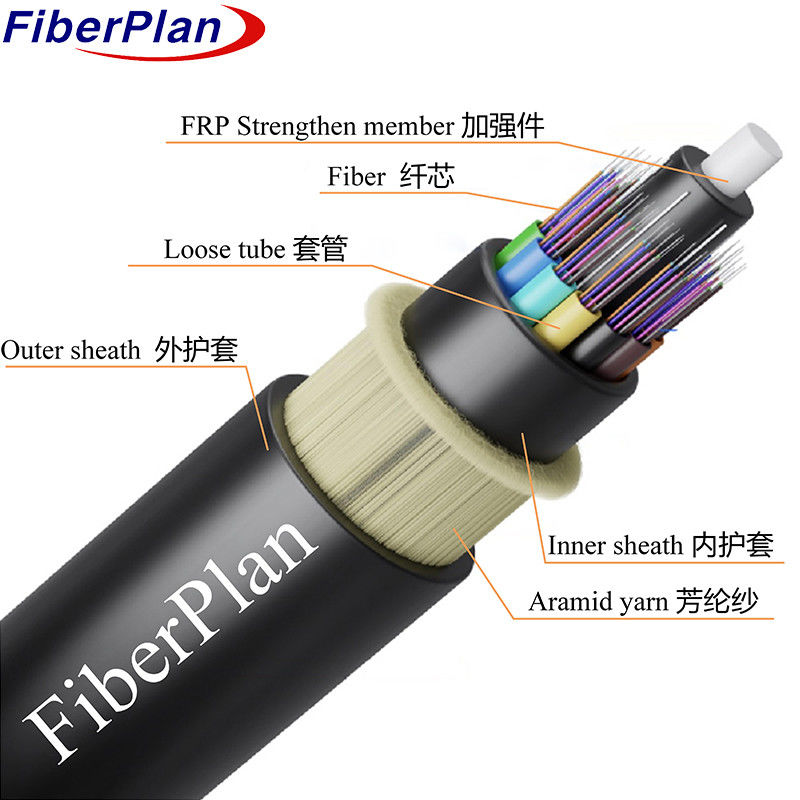

ADSS (All-Dielectric Self-Supporting) केबल को एक ढीली ट्यूब स्ट्रैंडिंग संरचना के साथ डिज़ाइन किया गया है।
फाइबर उच्च मॉड्यूल प्लास्टिक के ट्यूबों में सुरक्षित रूप से रखे जाते हैं जो पानी प्रतिरोधी यौगिक से भरे होते हैं
नमी से बचाने के लिए। इन ट्यूबों, भरने के साथ साथ फिर एक केंद्रीय शक्ति के आसपास फंस रहे हैं
गैर-धातु एफआरपी (फाइबर रिंफोर्स्ड प्लास्टिक) से बना सदस्य, एक कॉम्पैक्ट और गोलाकार केबल कोर बनाते हैं।
सुरक्षा को और बढ़ाने के लिए, कोर को एक भरने वाले यौगिक से भरा जाता है और एक पतली पॉलीइथिलीन में घिरा होता है
अतिरिक्त सुदृढीकरण के लिए इस आंतरिक शीट पर अरामाइड यार्न की एक स्ट्रैन्ड परत लगाई जाती है।
अंत में, केबल एक बाहरी आवरण के साथ समाप्त होता है, जो मानक के लिए या तो पॉलीइथिलीन (पीई) हो सकता है
उच्च विद्युत तनाव वाले वातावरण के लिए अनुप्रयोगों या एंटी-ट्रैकिंग (एटी) के लिए।
एडीएसएस केबल अत्यधिक टिकाऊ, नमी प्रतिरोधी है, और विभिन्न पर्यावरणीय परिस्थितियों का सामना करने में सक्षम है,
इसे हवाई और भूमिगत दोनों प्रकार की स्थापनाओं के लिए आदर्श बनाता है।
आवेदन
1एडीएसएस केबल डिजाइन में ऊर्ध्वाधर बिजली लाइनों की वास्तविक समय की स्थितियों पर विचार किया गया है, जिससे इष्टतम
ऐसे वातावरण में प्रदर्शन और स्थायित्व।
2110kV से कम बिजली लाइनों के लिए पीई बाहरी आवरण का प्रयोग किया जाता है, जबकि एटी (एंटी-ट्रैकिंग) बाहरी आवरण का उपयोग किया जाता है।
विद्युत लाइनों के लिए जो 110kV और उससे अधिक पर काम करते हैं ताकि बेहतर सुरक्षा प्रदान की जा सके।
3विशिष्ट डिजाइन, अरामाइड यार्न की मात्रा और स्ट्रेनिंग प्रक्रिया सहित,
प्रभावी ढंग से अलग-अलग स्पैन आवश्यकताओं को सुनिश्चित करना, यह सुनिश्चित करना कि केबल विभिन्न प्रतिष्ठानों में विश्वसनीय रूप से प्रदर्शन करता है
परिदृश्य।
विशेषताएं
1बिजली बंद करने की आवश्यकता के बिना स्थापना की अनुमति देता है, सेवा में न्यूनतम व्यवधान सुनिश्चित करता है।
2हल्के वजन और छोटे व्यास बर्फ, हवा, टॉवर और बैकप्रॉप भार से तनाव को कम करते हैं, जिससे
केबल की स्थायित्व और प्रदर्शन।
3यह 30 वर्ष के जीवनकाल के लिए डिज़ाइन किया गया है, जो दीर्घकालिक विश्वसनीयता और लागत प्रभावीता प्रदान करता है।
4. यह विभिन्न परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए मजबूत तन्यता शक्ति और तापमान प्रतिरोधकता प्रदर्शित करता है
पर्यावरणीय परिस्थितियाँ।
केबल निर्माण का विवरण
| फाइबर की संख्या | 24-144 कोर | |||||||
| भरने का रस्सी | 2.0 मिमी | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई के साथ एफआरपी/एफआरपी | ||||||
| आकार | 2.1 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| भरनेवाला | पीपी ट्यूब/पीवीसी ट्यूब | |||||||
| आंतरिक आवरण | सामग्री | पीई | ||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 मिमी (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 11±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले ट्रेसर के साथ चिह्नित किया जाएगा। काले रंग के लिए काले ट्रेसर चिह्नित करने की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग करेगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर तक | 12±0.2 मिमी | 140±3 किलोग्राम/किमी | |||||
| 72 कोर | 13±0.2 मिमी | 190±3 किलोग्राम/किमी | |||||
| 96कोर | 14.5±0.2 मिमी | 220±3 किलोग्राम/किमी | |||||
| 144कोअर | 16.5±0.2 मिमी | 240±3 किलोग्राम/किमी | |||||
| रिक.दैनिक अधिकतम कार्यरत तनाव | 88kN | ||||||
| अधिकतम. अनुमेय कार्य तनाव | 32.7KN | ||||||
| लोच के मॉड्यूल | 37KN/मिमी2 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | ऑपरेशन | 240 मिमी | |||||
| स्थापना | 390 मिमी | ||||||
| अतिरिक्त भार | अतिरिक्त भार 0.5% ~ 0.7% | ||||||
| बर्फ | 5 मिमी | ||||||
| हवा की गति | 35m/s | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
