| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTC8S |

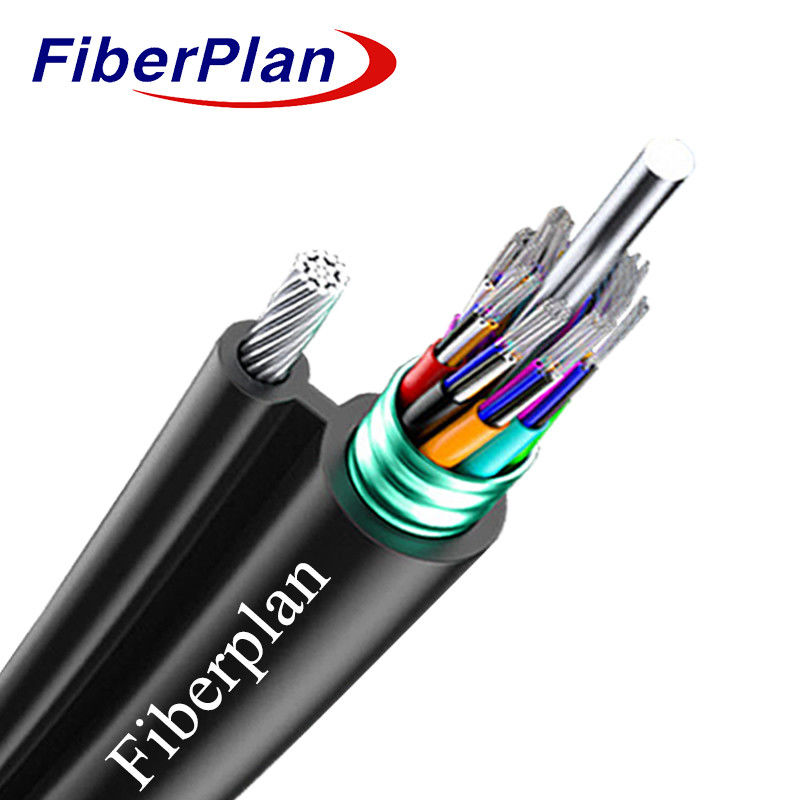

GYTC8S बख्तरबंद बाहरी चित्र 8 स्व-समर्थन फाइबर ऑप्टिक केबल
विवरण
250μm फाइबर उच्च मॉड्यूलस प्लास्टिक ढीले ट्यूबों के अंदर बंद हैं जो पानी प्रतिरोधी के साथ भरे हुए हैं
यौगिक, कॉम्पैक्टनेस और अनुदैर्ध्य जल अवरोधन सुनिश्चित करता है।
अतिरिक्त सुरक्षा के लिए यूमिनम टेप। समर्थन तारों के साथ, वे एक पॉलीइथिलीन में संलग्न हैं
(पीई) शीट, एक आकृति 8 संरचना का गठन।
आवेदन
1 बाहरी वितरण, विभिन्न वातावरणों में स्थायित्व सुनिश्चित करता है।
2 बहुमुखी स्थापना विधियां जैसे हवाई सेटअप या पाइपलाइन बिछाना।
3 लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार दोनों की जरूरतों को सुविधाजनक बनाना।
विशेषताएं
1 गैर धातु की ताकत उत्कृष्ट विद्युत चुम्बकीय क्षमता प्रदान करती है।
ढीली ट्यूब डिजाइन इष्टतम प्रदर्शन सुनिश्चित करता है।
3 उत्कृष्ट यांत्रिक और पर्यावरणीय लचीलापन प्रदर्शित करता है।
4 अच्छी लचीलापन और झुकने की क्षमता प्रदर्शित करता है।
5 एक छोटे बाहरी व्यास, हल्के निर्माण, आसान स्थापना की सुविधा के साथ विशेषताएं।
अधिकतम सुरक्षा के लिए केबल कोर पूरी तरह से भरा हुआ है।
7 एल्यूमीनियम टेप नमी को रोकता है और स्थायित्व को बढ़ाता है।
केबल निर्माण का विवरण
| फाइबरों की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| ट्यूब व्यास (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ढीली नली की मोटाई (±0.05 मिमी) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| बाहरी व्यास (± 0.5 मिमी) | 5.4X8.6 -15.0 |
5.4X8.6 -15.0 |
5.4X8.6 -15.0 |
5.4X9.8 -16.5 |
5.4X10.8 -17.5 |
5.4X12.2 -19.0 |
5.4X14.9 -22.0 |
| आउट व्यास की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| जल अवरुद्ध करना प्रणाली |
सामग्री | भरने वाला जेल / पानी को रोकने वाला टेप | |||||
| केंद्रीय शक्ति सदस्य |
सामग्री | एफआरपी | व्यास | 1.4 ((6-48) 2.0(72-144) |
|||
| मानसिक शक्ति सदस्य |
सामग्री | स्टील के तार | प्रकार | 1.0 मिमी*7 | |||
| कवच | सामग्री | एल्यूमीनियम टेप | |||||
| गालस | सामग्री | पीई | आकार (h*w) |
2.5*1.5 मिमी | |||
| बाहर का घोंसला | सामग्री | पीई | रंग | काला | |||
केबल की यांत्रिक और पर्यावरण विशेषताएं
| तन्य शक्ति | दीर्घकालिक | 3000N | |||||
| अल्पकालिक (N) | 7000N | ||||||
| कुचल भार | दीर्घकालिक | 300 एन/100 मिमी | |||||
| अल्पकालिक (N) | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | 125±1 | 125±1 | 125±1 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | |||
