| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | एएसयू (मिनी एडीएसएस) |

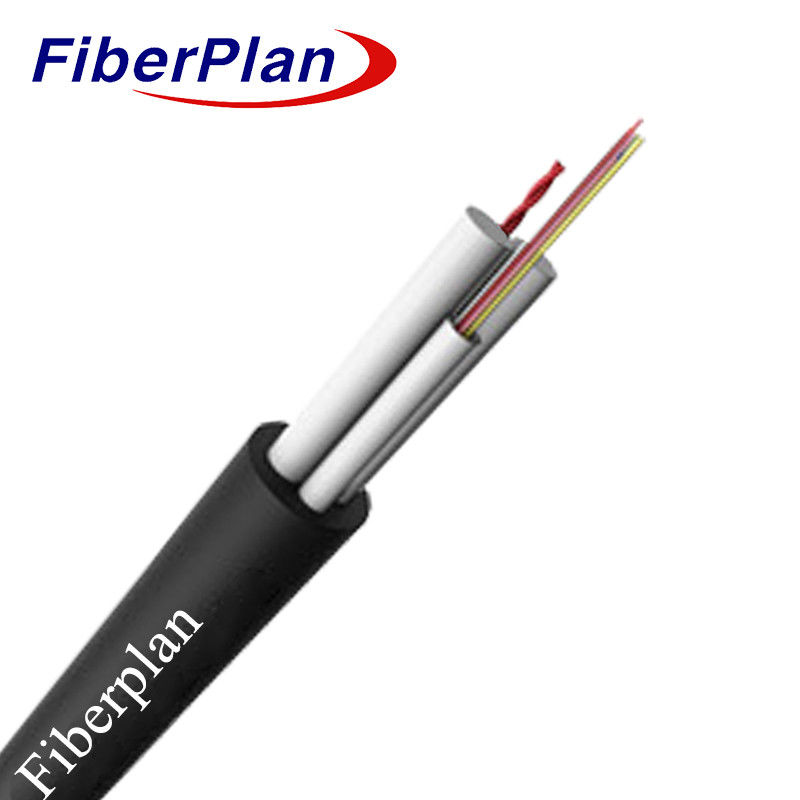

फाइबरप्लेन आउटडोर एरियल सिंगल शीथ एएसयू स्व-समर्थन फाइबर ऑप्टिक केबल
विवरण
ए.एस.यू. फाइबर ऑप्टिक केबल एफ.टी.टी.एच. ऑप्टिकल नेटवर्क में अपनी अभियांत्रिकी फ्लैट डिज़ायनिंग के कारण अत्यधिक मांग है।
इसमें G.652D प्रकार का फाइबर ऑप्टिक केबल है, कॉर्निंग फाइबर और yofc फाइबर का उपयोग करता है, उच्च प्रदर्शन सुनिश्चित करता है
डाटा ट्रांसमिशन और आसान इनइसके डिजाइन में स्थापना और निर्माण में कमी करके लागत-प्रभावशीलता को प्राथमिकता दी गई है।
रखरखाव की लागत जबकिसंरचनात्मक रूप से इसमें एक गैर-कोर एसएम ऑप्टिकल आईओएफसी, कॉर्निंग शामिल है।
एक सुरक्षित द्वारा संरक्षित फाइबर रस्सीढीलाट्यूब।इसके अतिरिक्त दो विशेष रूप से निर्मित घटक लंगर लगाने को सरल बनाते हैं
और निलंबन, लचीलापन में वृद्धिऔरजटिल नेटवर्क विन्यासों में स्थिरता।
आवेदन
1. आउटडोर वितरण के लिए अनुकूलित: बाहरी तैनाती के लिए डिज़ाइन किया गया, लचीलापन और उपयुक्तता प्रदर्शित करता है
विभिन्न मौसम की स्थिति और बाहरी कारकों के कारण।
2ट्रंक पावर ट्रांसमिशन संगत: ट्रंक पावर ट्रांसमिशन सिस्टम को प्रबंधित करने में सक्षम, संकेत-
व्यापक नेटवर्क के भीतर उच्च-शक्ति संचरण को संभालने में विश्वसनीयता और दक्षता।
3उच्च विद्युत चुम्बकीय हस्तक्षेप अनुकूलन क्षमता: उच्च विद्युत हस्तक्षेप वाले क्षेत्रों में पहुंच और स्थानीय नेटवर्क के लिए उपयुक्त
विद्युत चुम्बकीय हस्तक्षेप, हस्तक्षेप के प्रति संवेदनशीलता को कम करने और बनाए रखने की क्षमता का प्रदर्शन
चुनौतीपूर्ण विद्युत चुम्बकीय वातावरण में स्थिर संचार।
विशेषता
1मजबूत यांत्रिक और तापमान प्रदर्शनः तापमान सीमाओं में विश्वसनीय कार्यक्षमता सुनिश्चित करता है
और निरंतर संचालन के लिए यांत्रिक तनाव के स्तर।
2हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाली ढीली नली: हाइड्रोलिसिस प्रतिरोधी टिकाऊ नली संरचना, यह सुनिश्चित करती है कि
नमी वाले वातावरण में भी दीर्घायु।
3विशेष फाइबर सुरक्षाः विशेष ट्यूब भरने वाली यौगिक शील्ड फाइबर, आवश्यक सुरक्षा सुनिश्चित करती है
उनकी दीर्घायु के लिए।
4क्रश प्रतिरोध और लचीलापनः दबाव के खिलाफ लचीलापन के साथ ताकत को संतुलित करता है, बहुमुखी प्रतिष्ठानों के लिए आदर्श।
5. बढ़ी हुई ढीली ट्यूब सुरक्षाः ढीली ट्यूब भरने यौगिक पर्यावरण के खिलाफ केबल को मजबूत करता है
कारक।
6व्यापक कोर सुरक्षाः केबल कोर की पूर्ण भरण व्यापक सुरक्षा सुनिश्चित करती है,
दीर्घकालिक स्थायित्व के लिए विभिन्न बाहरी तत्वों से सुरक्षा।
केबल निर्माण का विवरण
| फाइबर की संख्या | 2-12कोर | |||||||
| आर्द्रता बाधा | जल अवरुद्ध टेप | |||||||
| ढीली ट्यूब और भराव तत्व | सामग्री | पीबीटी | ||||||
| व्यास | 2.2mmF±0.1 मिमी | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | ||||||
| आकार | 2.0 मिमी±0.2 मिमी | |||||||
| स्पैन | 50 से 150 मीटर | |||||||
| कुल केबल व्यास | 8.0 मिमी±0.5 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई | ||||||
| व्यास | 1.8±0.2 मिमी | |||||||
| केबल का वजन प्रति किमी | 60 किलोग्राम/किमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 12 कोर प्रति ट्यूब |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| पद | विवरण | ||||||
| स्थापना तापमान ((°C) | -15 ~ +60 | ||||||
| ऑपरेशन तापमान (°C) | -40 ~ +70 | ||||||
| मोड़ त्रिज्या मिमी | दीर्घकालिक | 10D | |||||
| अल्पकालिक | 20D | ||||||
| अनुमेय तन्यता शक्ति ((एन) | दीर्घकालिक | 600 | |||||
| अल्पकालिक | 1500 | ||||||
| क्रश भार ((एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| अल्पकालिक | 1000 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.5 | 10.4±0.5 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
