| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीवाईएफटीए53 |
कृंतक विरोधी बख्तरबंद आउटडोर डबल जैकेट GYFTA53
विवरण

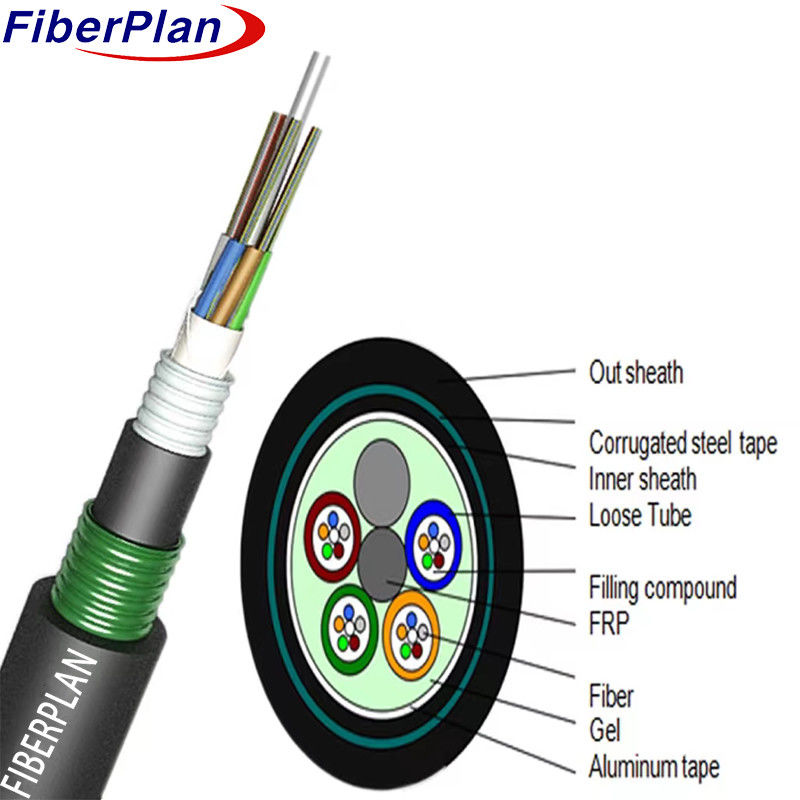

केबल निर्माण में 250μm फाइबरों को उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब में रखना शामिल है,
पानी प्रतिरोधी यौगिक के साथ। एक गैर धातु की ताकत सदस्य (FRP) कोर में स्थित है, और ट्यूबों
एक कॉम्पैक्ट गोलाकार केबल कोर बनाने के लिए इसके चारों ओर फंस गए हैं।
पानी के प्रवेश के खिलाफ सुरक्षा करता है। केबल कोर तब एक पतली पीई आंतरिक आवरण के साथ कवर किया जाता है, और पीएसपी
अंत में, समग्र सुरक्षा के लिए केबल को पीई बाहरी आवरण से पूरा किया जाता है।
आवेदन
* बाहरी वितरण और प्रत्यक्ष दफन के लिए अपनाया गया, जिससे यह बाहरी वातावरण में स्थापना के लिए उपयुक्त है।
* ट्रंक पावर ट्रांसमिशन सिस्टम के लिए अपनाया गया है, जिससे यह कुशल लंबी दूरी की शक्ति के लिए उपयुक्त है
प्रसारण।
* उच्च विद्युत चुम्बकीय हस्तक्षेप स्थानों में पहुँच नेटवर्क और स्थानीय नेटवर्क में इस्तेमाल किया, विश्वसनीय प्रदान
चुनौतीपूर्ण विद्युत चुम्बकीय वातावरण में कनेक्टिविटी।
विशेषता
* विभिन्न परिस्थितियों में विश्वसनीय संचालन सुनिश्चित करने के लिए अच्छा यांत्रिक और तापमान प्रदर्शन।
* विशेष ट्यूब भरने वाला यौगिक फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है, जिससे इसकी स्थायित्व बढ़ जाती है।
* क्रश प्रतिरोध और लचीलापन, केबल को बाहरी दबाव का सामना करने की क्षमता प्रदान करता है
विभिन्न स्थापना परिदृश्यों के अनुकूल।
* पीएसपी (पॉलीथीन लेमिनेट) नमी के प्रतिरोधी क्षमताओं को बढ़ाता है, केबल को पानी से बचाता है
प्रवेश और प्रदर्शन अखंडता बनाए रखना।
संरचना विवरण
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| ढीली ट्यूब का व्यास (±0.1 मिमी) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| आंतरिक शीट का व्यास (±0.2 मिमी) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| बाहरी व्यास (±0.5 मिमी) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| आउट व्यास की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| ट्यूब भरना | सामग्री | भरने वाला यौगिक | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | व्यास | 2.0 मिमी | |||
| पानी को रोकना | सामग्री | जल अवरुद्ध टेप/ भरने वाला जेल | |||||
| रिप कॉर्ड | मात्रा | 2pcs | रंग | सफेद | |||
| आंतरिक आवरण | सामग्री | पीई | रंग | काला | |||
| कवच | सामग्री | घुंघराले स्टील का टेप | |||||
| बाहरी आवरण | सामग्री | पीई | रंग | काला | |||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | दीर्घकालिक | 1000N | |||||
| अल्पकालिक (N) | 3000N | ||||||
| कुचल भार | दीर्घकालिक | 3000 एन/100 मिमी | |||||
| अल्पकालिक | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०3 | १२५±०3 | १२५±०3 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±3 | 242±3 | 242±3 | |||
