| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीवाईएफटीए53 |

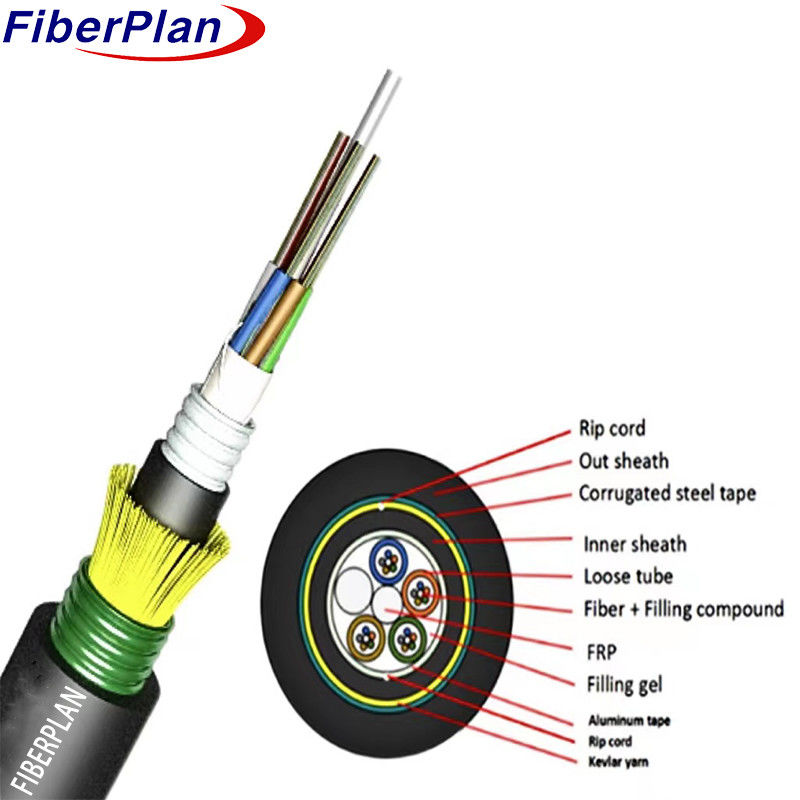

8 12 24F SM MM G652D प्रत्यक्ष दफन आउटडोर केबल GYFTA53
विवरण
फाइबर, प्रत्येक 250μm, उच्च मॉड्यूल प्लास्टिक से निर्मित एक ढीली ट्यूब में स्थित हैं, जो एक पानी से भरा हुआ है
प्रतिरोधी यौगिक। एक एफआरपी (फाइबर प्रबलित प्लास्टिक) में गैर धातु की ताकत सदस्य के रूप में कार्य करता है
इन ट्यूबों, भरने के साथ साथ, एक कॉम्पैक्ट और गोलाकार बनाने के लिए, ताकत सदस्य के चारों ओर फंसे हुए हैं
पानी के प्रवेश से बचाने के लिए, एल्यूमीनियम पॉलीथीन लेमिनेट (एपीएल) के चारों ओर लागू किया जाता है
केबल कोर, इसके बाद एक पतली पीई आंतरिक आवरण। तन्यता शक्ति केवलर यार्न की एक परत के साथ बढ़ाई जाती है, और
पीएसपी (पॉलीथीन-स्ट्रैंड्ड पॉलीथीन) के अनुदैर्ध्य अनुप्रयोग के बाद, केबल को पीई बाहरी के साथ पूरा किया जाता है
शीथ.
आवेदन
* आउटडोर वितरण और प्रत्यक्ष दफन के लिए अपनाया गयाः आउटडोर वितरण और प्रत्यक्ष दफन में उपयोग के लिए डिज़ाइन किया गया
विभिन्न पर्यावरणीय परिस्थितियों में स्थायित्व और विश्वसनीय प्रदर्शन सुनिश्चित करने वाले अनुप्रयोगों के लिए।
*ट्रंक पावर ट्रांसमिशन सिस्टम के लिए अपनाया गयाः ट्रंक पावर ट्रांसमिशन सिस्टम के लिए उपयुक्त, प्रदान करते हुए
लंबी दूरी पर कुशल और विश्वसनीय शक्ति संचरण।
*उच्च विद्युत चुम्बकीय हस्तक्षेप स्थानों में पहुँच नेटवर्क और स्थानीय नेटवर्कः पहुँच में उपयोग के लिए आदर्श
उच्च विद्युत चुम्बकीय हस्तक्षेप वातावरण में स्थित नेटवर्क और स्थानीय नेटवर्क, स्थिर और
हस्तक्षेप प्रतिरोधी कनेक्टिविटी।
विशेषता
* अच्छा यांत्रिक और तापमान प्रदर्शनः उत्कृष्ट यांत्रिक शक्ति और तापमान प्रदर्शित करता है
प्रतिरोध, विभिन्न परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
* विशेष ट्यूब भरने वाला यौगिक जो महत्वपूर्ण फाइबर सुरक्षा सुनिश्चित करता हैः एक विशेष ट्यूब भरने वाला यौगिक का उपयोग करता है
और फाइबरों को उनकी स्थायित्व और दीर्घायु को बढ़ाते हुए महत्वपूर्ण सुरक्षा प्रदान करने के लिए।
* क्रश प्रतिरोध और लचीलापन: क्रश प्रतिरोध और लचीलापन के साथ डिजाइन किया गया है, जिसमें
संरचनात्मक अखंडता बनाए रखते हुए चुनौतीपूर्ण वातावरण।
* पीएसपी नमी-सबूत बढ़ाने वालाः पीएसपी (पॉलीथीन-स्ट्रैंड्ड पॉलीथीन) को शामिल करने से नमी-सबूत में सुधार होता है।
नमी प्रतिरोधी गुण, पर्यावरण कारकों के खिलाफ केबल को और अधिक सुरक्षित करते हैं।
संरचना विवरण
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| ढीली ट्यूब का व्यास (±0.1 मिमी) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| आंतरिक शीट का व्यास (±0.2 मिमी) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| बाहरी व्यास (±0.5 मिमी) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| आउट व्यास की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| ट्यूब भरना | सामग्री | भरने वाला यौगिक | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | व्यास | 2.0 मिमी | |||
| पानी को रोकना | सामग्री | जल अवरुद्ध टेप/ भरने वाला जेल | |||||
| रिप कॉर्ड | मात्रा | 2pcs | रंग | सफेद | |||
| आंतरिक आवरण | सामग्री | पीई | रंग | काला | |||
| कवच | सामग्री | घुंघराले स्टील का टेप | |||||
| बाहरी आवरण | सामग्री | पीई | रंग | काला | |||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | दीर्घकालिक | 1000N | |||||
| अल्पकालिक (N) | 3000N | ||||||
| कुचल भार | दीर्घकालिक | 3000 एन/100 मिमी | |||||
| अल्पकालिक | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०3 | १२५±०3 | १२५±०3 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±3 | 242±3 | 242±3 | |||
