| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYFTY |

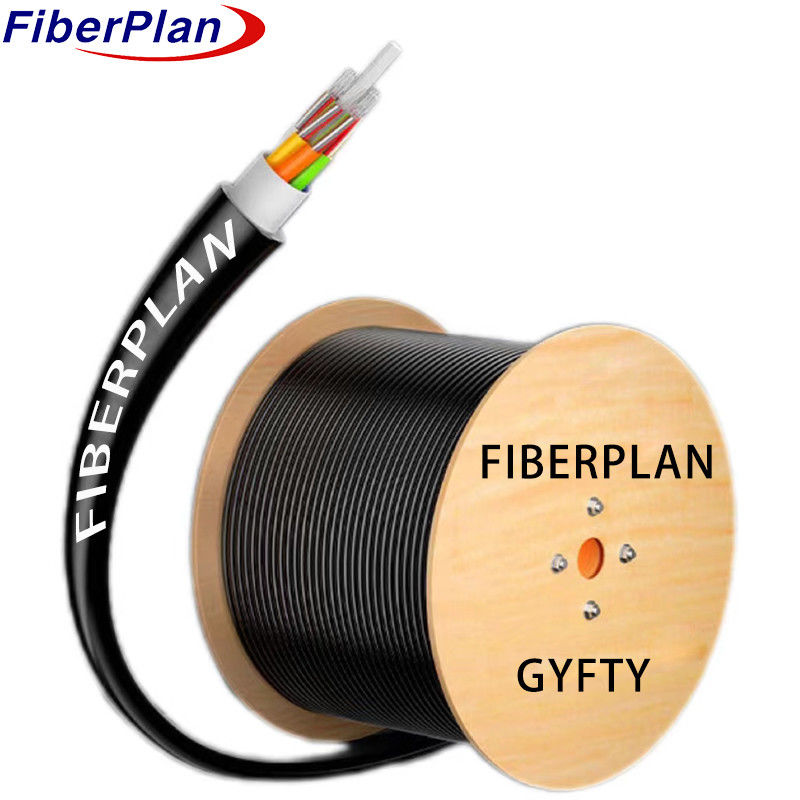

गैर धातु वायु फाइबर ऑप्टिक केबल जलरोधक प्रदर्शन के साथ उपहार
विवरण
फाइबर टिकाऊ प्लास्टिक से बने एक लचीले ट्यूब के अंदर होते हैं, जो पानी प्रतिरोधी यौगिक से भरा होता है।
फाइबर रेनफोर्स्ड प्लास्टिक (एफआरपी) के कोर में ताकत बढ़ जाती है। ट्यूब और फिलर एफआरपी को घेरते हैं, जिससे एक कॉम्पैक्ट
गोलाकार नाभिक पानी-अवरोधक टेप नाभिक की सुरक्षा करता है, जिसके बाद समग्र सुरक्षा के लिए पीई शीट होती है।
आवेदन
1 आउटडोर वितरण के प्रयोजनों के लिए डिज़ाइन किया गया।
2 ट्रंक पावर ट्रांसमिशन सिस्टम के लिए उपयुक्त।
3 उच्च विद्युत चुम्बकीय हस्तक्षेप वाले क्षेत्रों में स्थित पहुँच और स्थानीय नेटवर्क में उपयोग के लिए आदर्श।
विशेषता
1 विभिन्न तापमानों में मजबूत यांत्रिक प्रदर्शन प्रदर्शित करता है।
2 एक उच्च शक्ति, हाइड्रोलिसिस प्रतिरोधी ढीली ट्यूब है।
3 ट्यूब में एक विशेष भरने वाला यौगिक प्रयोग करता है, जो महत्वपूर्ण फाइबर सुरक्षा सुनिश्चित करता है।
4 क्रश प्रतिरोध और लचीलापन दोनों प्रदर्शित करता है।
5 विशेष रूप से ढीली ट्यूब के लिए डिज़ाइन किए गए एक भरने वाले यौगिक का उपयोग करता है।
संरचना विवरण
| फाइबर की संख्या | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| नली का संख्या | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| भरने की छड़ी का संख्या | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| ट्यूब व्यास (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ढीली नली की मोटाई (±0.05 मिमी) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| नामित आउट व्यास (± 0,2 मिमी) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| नाम. जैकेट की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | ||||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | ||||
| ट्यूब भरना | सामग्री | भरने वाला यौगिक | ||||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | व्यास | 1.5 मिमी (6-48F) | ||||
| 2 मिमी (72 - 144F) | ||||||||
| परत | पीई (केवल 96C-144C के लिए) | |||||||
| पानी को रोकना | सामग्री | जल अवरुद्ध टेप | ||||||
| रिप कॉर्ड | प्रकार | 1110*2 | ||||||
| बाहर का घोंसला | सामग्री | एमडीपीई | रंग | काला | ||||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | दीर्घकालिक | 600 एन | ||||||
| अल्पकालिक (N) | 1500 एन | |||||||
| कुचल भार | दीर्घकालिक (एन/100 मिमी) | 300 एन/100 मिमी | ||||||
| अल्पकालिक (एन/100 मिमी) | 1000 एन/100 मिमी | |||||||
| झुकने की त्रिज्या | गतिशील (मिमी) | 20D | ||||||
| स्थिर (मिमी) | 10D | |||||||
| भंडारण तापमान | -20°C+70°C | |||||||
| स्थापना तापमान | -10°C+60°C | |||||||
फाइबर प्रदर्शन
| फाइबर शैली | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | ||||
| कमजोरी | डीबी/किमी | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| आवरण का व्यास | उह | १२५±०2 | 125±0.2 | 125±0.2 | ||||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| कोटिंग व्यास | उह | 242±3 | 242±3 | 242±3 | ||||
