| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTS |

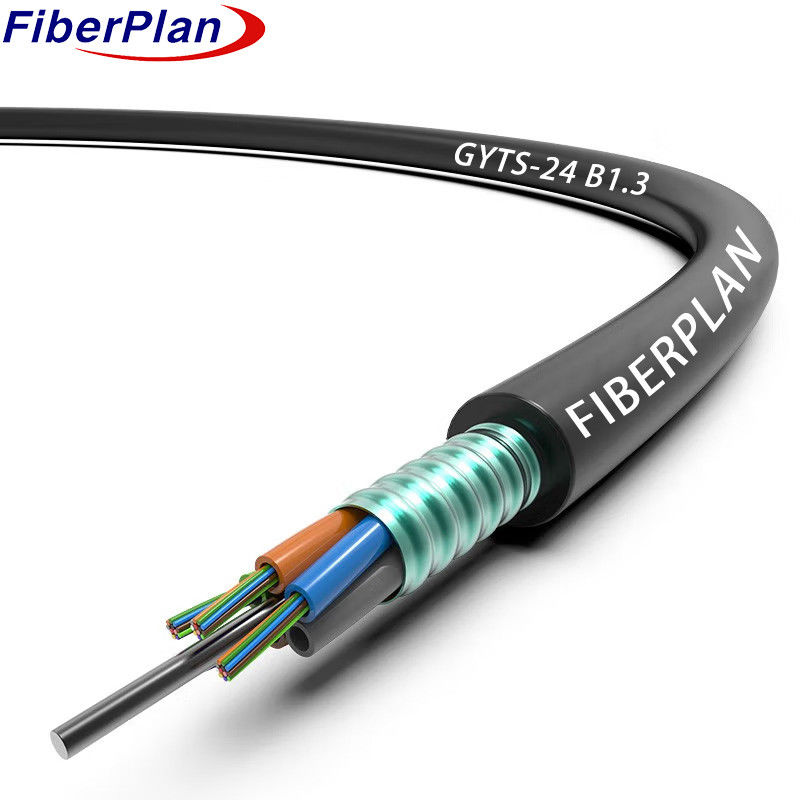

GYTS आउटडोर बख्तरबंद फाइबर ऑप्टिक केबल विरोधी कृंतक
विवरण
केबल संरचना में उच्च मॉड्यूल प्लास्टिक ढीले ट्यूब में रखे फाइबर होते हैं जो पानी-प्रतिरोधक के साथ भरे होते हैं।
एक स्टील तार, कभी-कभी उच्च फाइबर गिनती केबलों के लिए पॉलीइथिलीन के साथ लेपित, स्टेन के रूप में कार्य करता है
ट्यूब और भराव इस कोर के चारों ओर फंसे हुए हैं, जिससे एक कॉम्पैक्ट गोल आकार बनता है।
अनुदैर्ध्य रूप से लगाए गए पीएसपी केबल कोर को पानी की सुरक्षा के लिए भरने वाले यौगिक के साथ मजबूत करते हैं।
अंत में, पीई शीट केबल के निर्माण को पूरा करती है।
आवेदन
1 आउटडोर वितरण अनुकूलन: इस केबल डिजाइन को विशेष रूप से आउटडोर उपयोग के लिए बनाया गया है, यह सुनिश्चित करता है कि यह
विभिन्न पर्यावरणीय परिस्थितियों के खिलाफ लचीलापन और स्थायित्व।
2 बहुमुखी स्थापनाः हवाई प्रतिष्ठानों और पाइपलाइन बिछाने के तरीकों के लिए उपयुक्त, तैनाती में लचीलापन प्रदान करता है
विभिन्न बुनियादी ढांचे की जरूरतों को पूरा करने के लिए।
3 व्यापक नेटवर्क कवरेजः लंबी दूरी के कनेक्शन और स्थानीय क्षेत्र नेटवर्क संचार दोनों के लिए आदर्श, कैट-
विभिन्न पैमाने पर विभिन्न नेटवर्क आवश्यकताओं को पूरा करने के लिए।
विशेषता
1 मजबूत यांत्रिक और थर्मल प्रतिरोधकताः यांत्रिक तनाव के तहत सराहनीय प्रदर्शन प्रदर्शित करता है
और विभिन्न तापमान स्थितियों में।
2 टिकाऊ और प्रतिरोधी डिजाइनः एक उच्च शक्ति ढीली ट्यूब है कि हाइड्रोलिसिस के लिए अछूता है, मजबूत विशेषताएं
फाइबर सुरक्षा के लिए एक विशेष ट्यूब भरने यौगिक द्वारा।
3 क्रश प्रतिरोध और लचीलापनः संपीड़न के खिलाफ स्थायित्व सुनिश्चित करता है जबकि हवा के लिए लचीलापन बनाए रखता है
की स्थापना और अनुकूलन।
पीई शीट के साथ यूवी सुरक्षाः पीई शीट केबल को पराबैंगनी विकिरण से बचाता है, जिससे इसकी सुरक्षा बढ़ जाती है।
बाहरी वातावरण में दीर्घायु।
5 जलरोधक उपाय: शक्ति के लिए एक केंद्रीय इस्पात तार, ट्यूब भरने सहित कई रणनीतियों को शामिल करता है
मिश्रित, 100% केबल कोर भरने, और पीएसपी एक पनरोक डिजाइन सुनिश्चित करने के लिए बढ़ी हुई नमी संरक्षण के लिए।
केबल निर्माण का विवरण
| फाइबर की संख्या | 2~144कोर | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई कवर के साथ स्टील वायर/एफआरपी/एफआरपी | ||||||
| आकार | 1.5 मिमी~2.0 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| कवच | सामग्री | घुंघराले स्टील का टेप | ||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई | ||||||
| व्यास | 1.70±0.2 मिमी | |||||||
फाइबर का रंग
| फाइबर की संख्या प्रति ट्यूब 8कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर | 10.0±0.3 मिमी | 115±5 किलोग्राम/किमी | |||||
| 72 कोर | 10.5±0.3 मिमी | 120±5 किलोग्राम/किमी | |||||
| 96 कोर | 12.5±0.3 मिमी | 180±5 किलोग्राम/किमी | |||||
| 144 कोर | 14.5±0.3 मिमी | 245±5 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 600 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1500 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
| ऑपरेशन तापमान (°C) |
-40+70 | ||||||
| स्थापना तापमान ((°C) |
-20+60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
