| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTS |

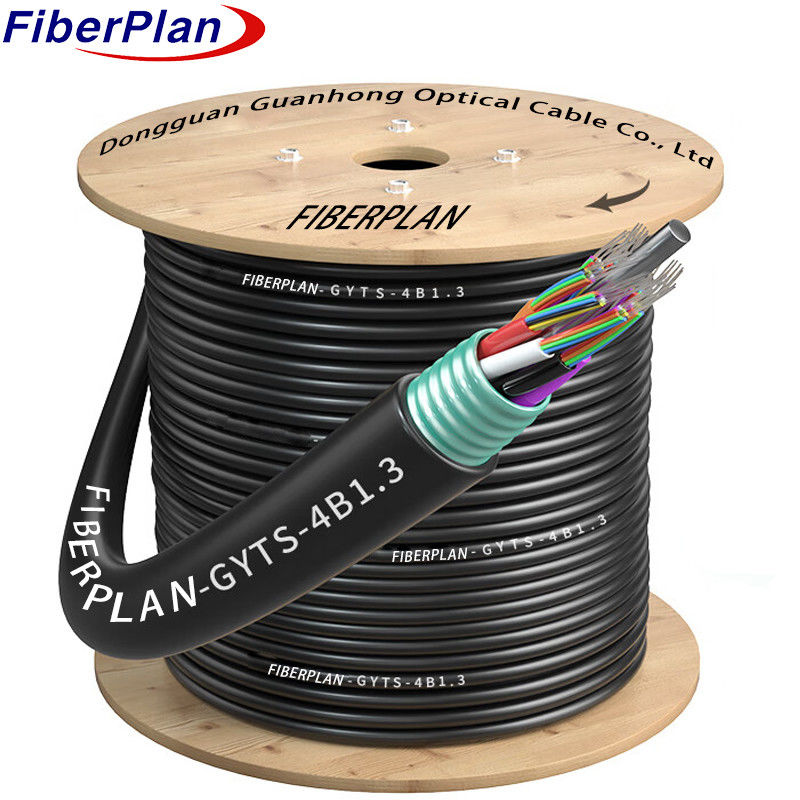

उच्च गुणवत्ता वाले फाइबर ऑप्टिक केबल मल्टी ट्यूब सिंगल बख्तरबंद GYTS
विवरण
इस केबल में उच्च शक्ति वाले, पानी प्रतिरोधी, प्लास्टिक के ढीले ट्यूब के अंदर फाइबर होते हैं।
इस ट्यूब के भीतर एक केंद्रीय शक्ति सदस्य के रूप में, स्ट्रैंडिंग ट्यूबों और भरावों से घिरा हुआ है।
पानी प्रतिरोधी यौगिक के साथ, अतिरिक्त जल सुरक्षा के लिए अनुदैर्ध्य रूप से लागू एक पीएसपी द्वारा कवर किया जाता है।
अल परत एक पीई शीट है।
आवेदन
* विभिन्न पर्यावरणीय परिस्थितियों में स्थायित्व सुनिश्चित करते हुए बाहरी उपयोग के लिए अनुकूलित।
*हवाई तरीकों से स्थापना या पाइपलाइनों के भीतर बिछाने के लिए आदर्श, बहुमुखी तैनाती विकल्प प्रदान करता है।
*दूर-दूर तक और स्थानीय नेटवर्क संचार दोनों को सक्षम करता है, विभिन्न नेटवर्क आवश्यकताओं को पूरा करता है।
विशेषता
1 उत्कृष्ट यांत्रिक शक्ति प्रदर्शित करता है और तापमान परिवर्तनों को प्रभावी ढंग से संभालता है।
2 इसमें एक मजबूत, हाइड्रोलिसिस प्रतिरोधी और उच्च शक्ति वाला ढीला ट्यूब होता है।
3 विशेष ट्यूब भरने वाला यौगिक आवश्यक फाइबर सुरक्षा प्रदान करता है।
4 असाधारण कुचल प्रतिरोध और लचीलापन प्रदर्शित करता है।
5 पराबैंगनी विकिरण से बचाने के लिए पीई शीट से लैस।
केबल जल प्रतिरोध सुनिश्चित करने के लिए लागू उपायों में एक स्टील तार केंद्रीय शक्ति सदस्य शामिल है,
ढीली ट्यूब भरने वाला यौगिक, 100% केबल कोर भरने वाला, और बेहतर नमी-प्रूफिंग के लिए पीएसपी।
केबल निर्माण का विवरण
| फाइबर की संख्या | 2~144कोर | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई कवर के साथ स्टील वायर/एफआरपी/एफआरपी | ||||||
| आकार | 1.5 मिमी~2.0 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| कवच | सामग्री | घुंघराले स्टील का टेप | ||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई | ||||||
| व्यास | 1.70±0.2 मिमी | |||||||
फाइबर का रंग
| फाइबर की संख्या प्रति ट्यूब 8कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर | 10.0±0.3 मिमी | 115±5 किलोग्राम/किमी | |||||
| 72 कोर | 10.5±0.3 मिमी | 120±5 किलोग्राम/किमी | |||||
| 96 कोर | 12.5±0.3 मिमी | 180±5 किलोग्राम/किमी | |||||
| 144 कोर | 14.5±0.3 मिमी | 245±5 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 600 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1500 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
| ऑपरेशन तापमान (°C) |
-40+70 | ||||||
| स्थापना तापमान ((°C) |
-20+60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
