| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTA |

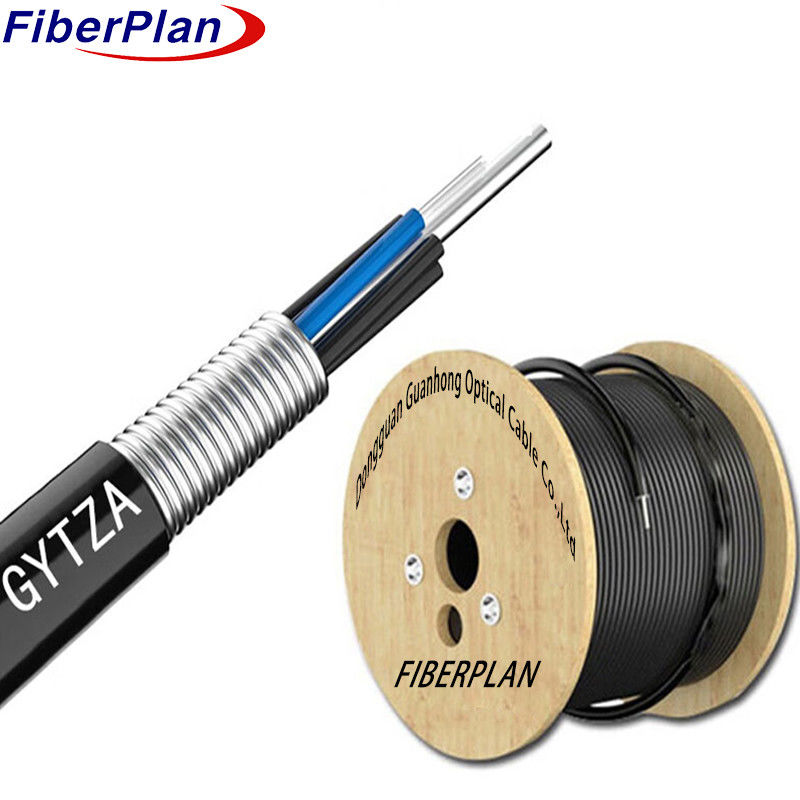

बख्तरबंद एंटी रोडेंट स्ट्रैंड्ड लॉस ट्यूब आउटडोर केबल GYTA
विवरण
GYTA बख्तरबंद फाइबर ऑप्टिक केबलों में बेहतर कुचल प्रतिरोध के लिए PSP में घिरा एक ढीला ट्यूब है।
पीएसपी और ट्यूब के बीच अवरुद्ध सामग्री केबल अखंडता बनाए रखता है। एक एकल पीई शीट के साथ समाप्त, यह है
संचार में हवाई या नलिका प्रतिष्ठानों, महानगरीय नेटवर्क और उच्च घनत्व वाले फाइबर परिदृश्यों के लिए आदर्श
कार्यालयों, पहुँच नेटवर्क और महानगरीय नेटवर्क के बीच सेटअप।
आवेदन
1इंटरबिल्डिंग आवाज या डेटा संचार रीढ़ की हड्डी।
2नलिकाओं या भूमिगत नलिकाओं में स्थापित।
विशेषता
1 उच्च यांत्रिक और तापमान प्रदर्शन।
2 हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाले ढीले ट्यूब।
3 फाइबर की सुरक्षा के लिए एक विशेष ट्यूब भरने वाला यौगिक।
4 कुचलने और लचीलेपन के प्रतिरोधी।
पीई शीट के कारण यूवी सुरक्षा।
6 जलरोधक विशेषताएं जिसमें एक स्टील केंद्रीय शक्ति सदस्य, भरने वाला यौगिक और पूर्ण केबल कोर भरना शामिल है।
7 एल्यूमीनियम टेप के माध्यम से नमी प्रतिरोधी।
केबल निर्माण का विवरण
| फाइबर की संख्या | 2~144कोर | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई कवर के साथ स्टील वायर/एफआरपी/एफआरपी | ||||||
| आकार | 1.5 मिमी~2.0 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| कवच | सामग्री | एल्यूमीनियम/स्टील टेप | ||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई | ||||||
| व्यास | 1.70±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 12 कोर प्रति ट्यूब |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 36 कोर तक | 10.0±0.3 मिमी | 90±3 किलोग्राम/किमी | |||||
| 39 कोर से 72 कोर तक | 10.2±0.3 मिमी | 95±3 किलोग्राम/किमी | |||||
| 74 कोर से 96 कोर | 12±0.4 मिमी | 135±4 किलोग्राम/किमी | |||||
| 98 कोर से 120 कोर | 14±0.5 मिमी | 145±5 किलोग्राम/किमी | |||||
| 122 कोर से 144 कोर तक | 16±0.7 मिमी | 204±7 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 600 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1500 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
| ऑपरेशन तापमान (°C) |
-40+75 | ||||||
| स्थापना तापमान ((°C) |
-15+60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc | एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर (NA) | ---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
