| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | गिफ़्ट्ज़ी |

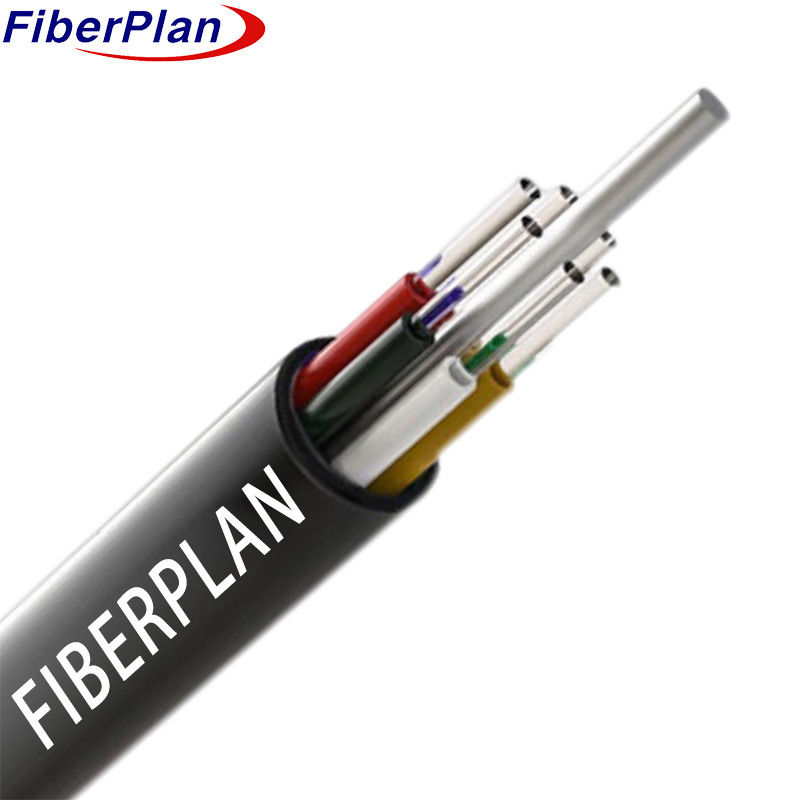

स्थानीय नेटवर्क के लिए उच्च शक्ति ढीली ट्यूब केबल
विवरण
केबल के डिजाइन में फाइबरों को एक उच्च मॉड्यूल प्लास्टिक ढीली ट्यूब के अंदर रखना शामिल है जो पानी प्रतिरोधी के साथ भरा हुआ है
कोर के केंद्र में, एक फाइबर प्रबलित प्लास्टिक (एफआरपी) एक गैर-धातु शक्ति सदस्य के रूप में कार्य करता है।
ट्यूबों और भरने के बाद एक कॉम्पैक्ट, गोलाकार कोर बनाने के लिए इस केंद्रीय शक्ति सदस्य के चारों ओर फ्लैश कर रहे हैं।
केबल कोर को पानी के प्रवेश के खिलाफ सुरक्षात्मक यौगिक के साथ भरने के कारण, केबल को अंतिम रूप दिया जाता है
एक पीई शीट।
आवेदन
1 आउटडोर वितरण परिदृश्यों के लिए आदर्श।
2 ट्रंक पावर ट्रांसमिशन सिस्टम के लिए उपयुक्त।
3 विशेष रूप से उच्च विद्युत चुम्बकीय व्यवधान वाले स्थानों में पहुँच और स्थानीय नेटवर्क के लिए उपयुक्त है।
विशेषताएं
1 उत्कृष्ट यांत्रिक और तापमान प्रदर्शन प्रदर्शित करता है।
2 एक उच्च शक्ति, हाइड्रोलिसिस प्रतिरोधी ढीली ट्यूब का उपयोग करता है।
3 महत्वपूर्ण फाइबर सुरक्षा के लिए एक विशेष ट्यूब भरने के यौगिक का उपयोग करता है।
4 क्रश प्रतिरोध और लचीलापन है।
5 भरने वाले यौगिक के साथ केबल कोर को पूरी तरह से भरना सुनिश्चित करता है।
संरचना विवरण
| विनिर्देश | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| फाइबर की संख्या | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| ट्यूब का संख्या | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| भरने की छड़ी का संख्या | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| ट्यूब व्यास (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ढीली ट्यूब की मोटाई | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| बाहरी व्यास (±0.2 मिमी) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| नाम जैकेट की मोटाई (±0.1 मिमी) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली ट्यूब सामग्री | पीबीटी | पीबीटी | पीबीटी | पीबीटी | पीबीटी | पीबीटी | पीबीटी | पीबीटी |
| ढीला ट्यूब रंग | मानक स्पेक्ट्रम | मानक स्पेक्ट्रम | मानक स्पेक्ट्रम | मानक स्पेक्ट्रम | मानक स्पेक्ट्रम | मानक स्पेक्ट्रम | मानक स्पेक्ट्रम | मानक स्पेक्ट्रम |
| केंद्रीय शक्ति सदस्य सामग्री | एफआरपी | एफआरपी | एफआरपी | एफआरपी | एफआरपी | एफआरपी | एफआरपी | एफआरपी |
| मध्य शक्ति सदस्य व्यास | 1.4 मिमी (6-48F) | 1.4 मिमी (6-48F) | 1.4 मिमी (6-48F) | 1.4 मिमी (6-48F) | 1.4 मिमी (6-48F) | 2 मिमी (72-144 एफ) | 2 मिमी (72-144 एफ) | 2 मिमी (72-144 एफ) |
| परत | - | - | - | - | - | पीई (केवल 96F-144F के लिए) | पीई (केवल 96F-144F के लिए) | पीई (केवल 96F-144F के लिए) |
| भरने की छड़ी सामग्री | पीपी | पीपी | पीपी | पीपी | पीपी | - | - | - |
| भरने की छड़ी का रंग | काला | काला | काला | काला | काला | - | - | - |
| जल अवरोधन प्रणाली सामग्री | भरने वाला जेल | भरने वाला जेल | भरने वाला जेल | भरने वाला जेल | भरने वाला जेल | भरने वाला जेल | भरने वाला जेल | भरने वाला जेल |
| बाहरी आवरण सामग्री | पीई | पीई | पीई | पीई | पीई | पीई | पीई | पीई |
| बाहरी आवरण का रंग | काला | काला | काला | काला | काला | काला | काला |
मैकेनिकल और पर्यावरण प्रदर्शन
| संपत्ति | दीर्घकालिक | अल्पकालिक |
|---|---|---|
| तन्य शक्ति | 600 एन | 1500 एन |
| क्रश भार | 300 एन/100 मिमी | 1000 एन/100 मिमी |
| झुकने की त्रिज्या | गतिशीलः 20D | स्थिरः 10D |
| तापमान विनिर्देश | भंडारणः -20°C से +70°C | स्थापनाः -10°C से +60°C |
फाइबर प्रदर्शन
| फाइबर शैली | इकाई | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 |
| कमजोरी | डीबी/किमी | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| आवरण व्यास | उह | १२५±०5 | 125±0.5 | 125±0.5 |
| आवरण गैर परिपत्र | % | ≤1.0 | ≤1.0 | ≤1.0 |
| कोटिंग व्यास | उह | 242±6 | 242±6 | 242±6 |
