| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTS53 |

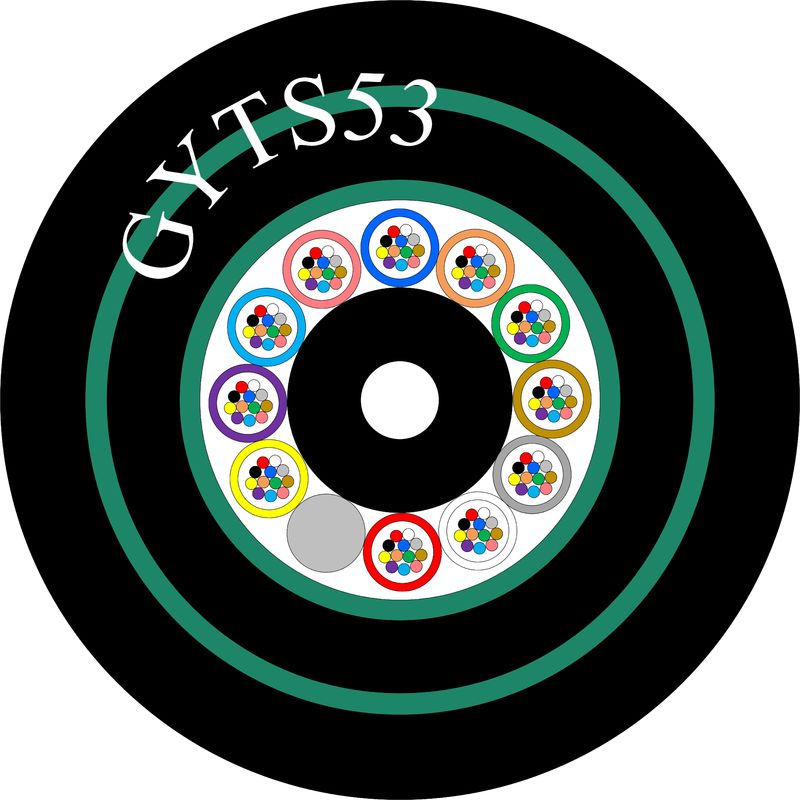

GYTS53 आउटडोर फाइबर ऑप्टिक प्रत्यक्ष दफन केबल परत ढीली ट्यूब
विवरण
फाइबर उच्च मॉड्यूलस प्लास्टिक ट्यूबों के अंदर रहते हैं, एक पानी प्रतिरोधी यौगिक के साथ सुदृढ़।
केंद्र में, एक स्टील तार ऎसे प्रकारों के लिए जो उच्च फाइबर की गिनती के लिए पॉलीएथिलीन में लेपित हो सकते हैं ऎसे धातु के तार के रूप में कार्य करते हैं।
इन ट्यूबों और भरावों में एक कॉम्पैक्ट, गोलाकार कैपेसिटर के रूप में ताकत सदस्य शामिल है।
पानी से बचाने के लिए कोर को एक सुरक्षात्मक यौगिक से भरा जाता है और एक पतली पीई आंतरिक परत में घिरा होता है।
PSP (पॉलीथीन टेरेफ्थालेट) लगाने के बाद, केबल एक पीई बाहरी आवरण के साथ पूरा किया जाता है।
आवेदन
* बाहरी उपयोग के लिए अनुकूलित, विभिन्न पर्यावरणीय परिस्थितियों का सामना करने में कुशल।
* बहुमुखी संगतता वायु, नलिका और प्रत्यक्ष दफन प्रतिष्ठानों में उपयोग की अनुमति देती है।
* लंबी दूरी के संचार और स्थानीय क्षेत्र नेटवर्क कनेक्टिविटी दोनों के लिए अनुकूलित, अनुकूलन क्षमता प्रदान करता है
बाहरी वातावरण में विविध संचार आवश्यकताएं।
विशेषता
1 मजबूत यांत्रिक और तापमान प्रदर्शनः विश्वसनीय संचालन के लिए तापमान पर मजबूत ताकत और लचीलापन।
2 हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाली ढीली नलीः टिकाऊ नली हाइड्रोलिसिस क्षति से घटकों की रक्षा करती है।
3 विशेष ट्यूब भरने वाला यौगिकः विशेष यौगिक फाइबर स्थायित्व और प्रदर्शन को बढ़ाता है।
4 क्रश प्रतिरोध और लचीलापनः दबाव प्रतिरोधकता को स्थापना अनुकूलन क्षमता के साथ संतुलित करता है
5 जलरोधक डिजाइन उपाय:
* स्टील वायर केंद्रीय शक्ति सदस्य
* ट्यूब और केबल कोर को पूरी तरह से भरना
* एपीएल नमी बाधा
* नमी प्रतिरोध के लिए पीएसपी
* जल-अवरोधक सामग्री
केबल निर्माण का विवरण
| फाइबर की संख्या | १२-१४४ कोर | |||||||
| भरने का रस्सी | 4-0 | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | इस्पात तार/एफआरपी | ||||||
| आकार | 1.3 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| आंतरिक आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 2.0 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| आंतरिक कवच | सामग्री | एल्यूमीनियम टेप | ||||||
| बाहरी कवच | सामग्री | घुंघराले स्टील का टेप | ||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 1.7±0.1 मिमी | |||||||
फाइबर का रंग
| फाइबर की संख्या8 कोरप्रति ट्यूब | 1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 24 कोर से 42 कोर तक | 14.0±0.4 मिमी | 150±4 किलोग्राम/किमी | |||||
| 48 कोर | 14.0±0.4 मिमी | 200±4 किलोग्राम/किमी | |||||
| 60कोर | 14.0±0.4 मिमी | 205±4 किलोग्राम/किमी | |||||
| 72 कोर | 15.5±0.4 मिमी | 210±4 किलोग्राम/किमी | |||||
| 96 कोर | 17.1±0.4 मिमी | 270±4 किलोग्राम/किमी | |||||
| 144 कोर | 20.3±0.4 मिमी | 310±4 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | दीर्घकालिक | 3000 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | अल्पकालिक | 4000 | |||||
| न्यूनतम अनुमेय कुचल भार (एन/100 मिमी) | दीर्घकालिक | 1000 | |||||
| न्यूनतम अनुमेय कुचल भार (एन/100 मिमी) | अल्पकालिक | 3000 | |||||
| ऑपरेशन तापमान (°C) | -40 ~ +70 | ||||||
| स्थापना तापमान ((°C) | -15 ~ +60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
