| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीवाईएफटीए53 |

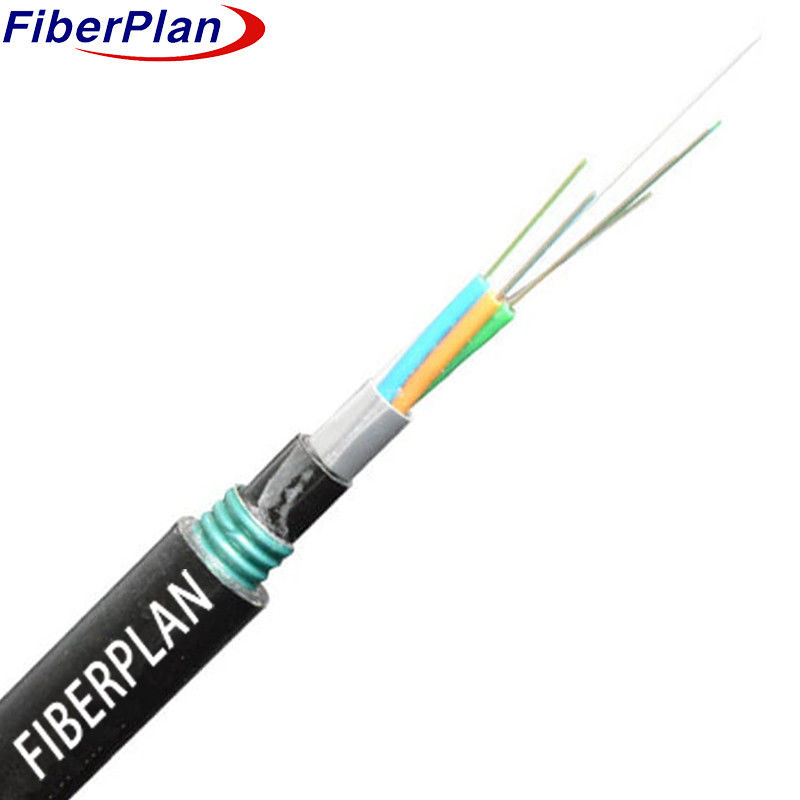

12C SM MM G652D प्रत्यक्ष दफन आउटडोर मल्टीमोड फाइबर ऑप्टिक केबल GYFTA53
विवरण
यह फाइबर ऑप्टिक केबल एक उच्च शक्ति, ढीली ट्यूब डिजाइन का उपयोग करता है उच्च मोड के भीतर 250μm फाइबर को रखने के लिए
इन ट्यूबों को एक जलरोधक यौगिक से भरा जाता है और एक गैर-धातु एफआरपी स्ट्रिंग द्वारा घिरा होता है।
इस नाभिक के चारों ओर फंसे हुए, ट्यूब और भराव एक कॉम्पैक्ट केबल संरचना बनाते हैं।
पानी के प्रवेश से बचाने के लिए, एल्यूमीनियम पॉलीथीन लेमिनेट (एपीएल) केबल के चारों ओर लगाया जाता है
इसके बाद एक पतला पीई आंतरिक आवरण जोड़ा जाता है, जिसे केवलर यार्न की एक परत के साथ मजबूत किया जाता है ताकि ऊष्मा को बढ़ाया जा सके।
केबल की अंतिम परत में नमी प्रतिरोध के लिए अनुदैर्ध्य रूप से लागू पीएसपी शामिल है और यह
समग्र सुरक्षा के लिए एक पीई बाहरी आवरण में घिरा हुआ है।
आवेदन
1 प्रत्यक्ष दफन प्रतिष्ठानों सहित बाहरी उपयोग के लिए आदर्श।
2 ट्रंक पावर ट्रांसमिशन सिस्टम के लिए उपयुक्त।
3 उच्च विद्युत चुम्बकीय हस्तक्षेप क्षेत्रों में पहुँच और स्थानीय नेटवर्क के लिए डिज़ाइन किया गया।
विशेषता
1 विभिन्न परिस्थितियों में विश्वसनीयता सुनिश्चित करने के लिए मजबूत यांत्रिक और तापमान प्रदर्शन।
2 एक विशेष ट्यूब भरने वाला यौगिक फाइबरों की रक्षा करता है।
3 बहुमुखी स्थापना के लिए लचीलेपन के साथ कुचल प्रतिरोध को संतुलित करता है।
4 पीएसपी के आवेदन से केबल की स्थायित्व में वृद्धि होती है।
संरचना विवरण
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| ढीली ट्यूब का व्यास (±0.1 मिमी) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| आंतरिक शीट का व्यास (±0.2 मिमी) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| बाहरी व्यास (±0.5 मिमी) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| आउट व्यास की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| ट्यूब भरना | सामग्री | भरने वाला यौगिक | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | व्यास | 2.0 मिमी | |||
| पानी को रोकना | सामग्री | जल अवरुद्ध टेप/ भरने वाला जेल | |||||
| रिप कॉर्ड | मात्रा | 2pcs | रंग | सफेद | |||
| आंतरिक आवरण | सामग्री | पीई | रंग | काला | |||
| कवच | सामग्री | घुंघराले स्टील का टेप | |||||
| बाहरी आवरण | सामग्री | पीई | रंग | काला | |||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | दीर्घकालिक | 1000N | |||||
| अल्पकालिक (N) | 3000N | ||||||
| कुचल भार | दीर्घकालिक | 3000 एन/100 मिमी | |||||
| अल्पकालिक | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०3 | १२५±०3 | १२५±०3 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±3 | 242±3 | 242±3 | |||
