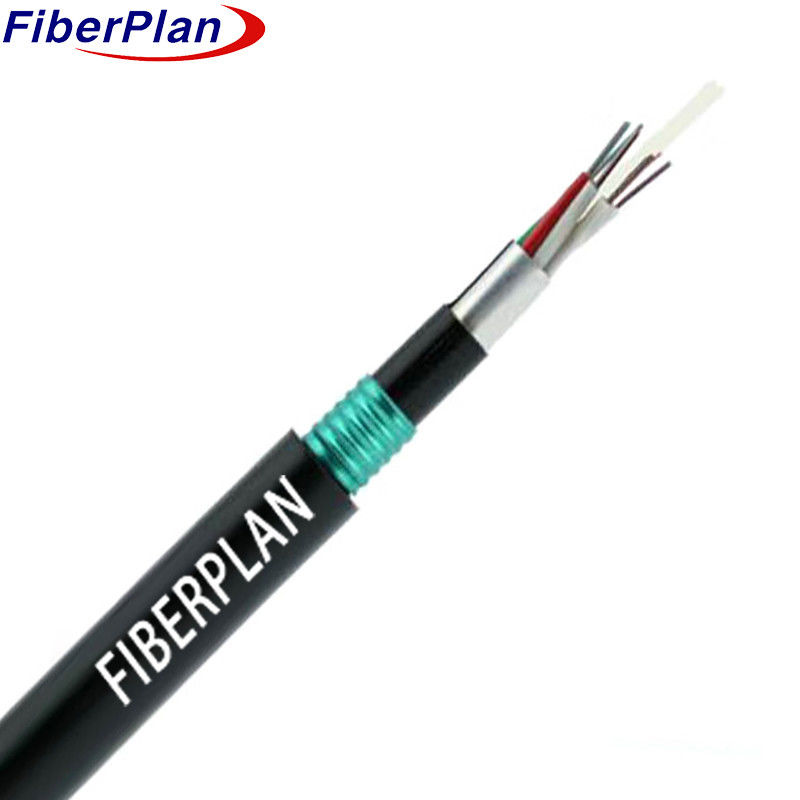

आउटडोर बख्तरबंद केबल उच्च मॉड्यूल प्लास्टिक ढीली ट्यूब GYFTA53
विवरण
250μm फाइबर एक उच्च मॉड्यूल प्लास्टिक ढीले ट्यूब में पानी प्रतिरोधी यौगिक से भरे हुए हैं।
एक गैर धातु एफआरपी कोर केंद्रीय शक्ति सदस्य के रूप में कार्य करता है, जिसके चारों ओर ट्यूब और भराव हैं
एक कॉम्पैक्ट गोलाकार कोर बनाने के लिए स्ट्रैंड किया जाता है। एक एपीएल परत पानी से कोर को बचाता है, इसके बाद एक पतला पीई होता है
केवलर यार्न तन्यता शक्ति को बढ़ाता है, एक पीएसपी परत से ढका हुआ है और एक पीई बाहरी के साथ समाप्त होता है
शीथ.
आवेदन
1 प्रत्यक्ष दफन प्रतिष्ठानों सहित बाहरी उपयोग के लिए आदर्श।
2 ट्रंक पावर ट्रांसमिशन सिस्टम के लिए उपयुक्त।
3 उच्च विद्युत चुम्बकीय हस्तक्षेप क्षेत्रों में पहुँच और स्थानीय नेटवर्क के लिए डिज़ाइन किया गया।
विशेषता
1 उत्कृष्ट यांत्रिक और तापमान प्रतिरोधकता।
2 विशेष ट्यूब भरने वाला यौगिक महत्वपूर्ण फाइबर की सुरक्षा सुनिश्चित करता है।
3 संतुलन लचीलापन के साथ प्रतिरोध को कुचलने के लिए।
4 पीएसपी परत अतिरिक्त स्थायित्व के लिए नमी प्रतिरोध को बढ़ाती है।
संरचना विवरण
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| ढीली ट्यूब का व्यास (±0.1 मिमी) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| आंतरिक शीट का व्यास (±0.2 मिमी) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| बाहरी व्यास (±0.5 मिमी) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| आउट व्यास की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| ट्यूब भरना | सामग्री | भरने वाला यौगिक | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | व्यास | 2.0 मिमी | |||
| पानी को रोकना | सामग्री | जल अवरुद्ध टेप/ भरने वाला जेल | |||||
| रिप कॉर्ड | मात्रा | 2pcs | रंग | सफेद | |||
| आंतरिक आवरण | सामग्री | पीई | रंग | काला | |||
| कवच | सामग्री | घुंघराले स्टील का टेप | |||||
| बाहरी आवरण | सामग्री | पीई | रंग | काला | |||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | दीर्घकालिक | 1000N | |||||
| अल्पकालिक (N) | 3000N | ||||||
| कुचल भार | दीर्घकालिक | 3000 एन/100 मिमी | |||||
| अल्पकालिक | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०3 | १२५±०3 | १२५±०3 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±3 | 242±3 | 242±3 | |||
