आउटडोर फाइबर ऑप्टिक केबल
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | एएसयू (मिनी एडीएसएस) |

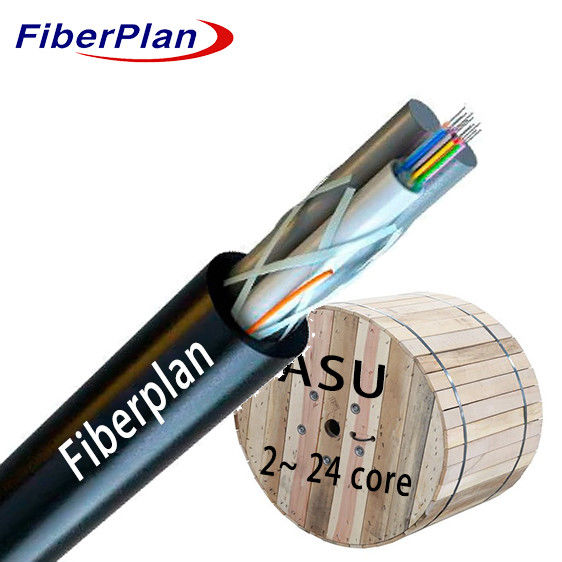

आउटडोर एरियल सिंगल शीथ मिनी ऐडएसएस एएसयू फाइबर ऑप्टिक केबल
विवरण
यह एएसयू फाइबर ऑप्टिक केबल मुख्य रूप से एफटीटीएच ऑप्टिकल नेटवर्क के भीतर एक वांछित समाधान के रूप में खड़ा है।
G.652D प्रकार के फाइबर ऑप्टिक केबल के साथ, यह न केवल उच्च-
प्रदर्शन डेटा ट्रांसमिशन लेकिन यह भी स्थापना की उल्लेखनीय आसानी प्रदान करता है।
यह कम स्थापना और रखरखाव लागत के साथ, यह
विश्वसनीयता और आर्थिक व्यवहार्यता के बीच संतुलन। संरचनात्मक रूप से इसमें एक गैर-कोर एसएम ऑप्टिकल फाइबर रस्सी है।
इसके अलावा इसमें दो विशेष रूप से निर्मित घटक शामिल हैं जो
रस्सी के लंगर और निलंबन को सुचारू करना, जटिल नेटवर्क के भीतर इसकी लचीलापन और स्थिरता को बढ़ाना।
ORK विन्यास.
आवेदन
1 आउटडोर वितरण अनुकूलनः आउटडोर वातावरण में तैनाती के लिए अनुकूलित, लचीलापन और
विभिन्न मौसम स्थितियों और बाहरी कारकों के लिए उपयुक्तता।
3 ट्रंक पावर ट्रांसमिशन संगतताः ट्रंक पावर ट्रांसमिशन की मांगों को संभालने में सक्षम
प्रणाली, व्यापक सीमाओं के भीतर उच्च शक्ति ट्रांसमिशन के प्रबंधन में मजबूती और दक्षता का सुझाव
नेटवर्क।
4 उच्च विद्युत चुम्बकीय हस्तक्षेप अनुकूलन क्षमता: उच्च विद्युत हस्तक्षेप वाले स्थानों में पहुंच और स्थानीय नेटवर्क के लिए उपयुक्त
विद्युत चुम्बकीय हस्तक्षेप, हस्तक्षेप के प्रति संवेदनशीलता को कम करने और बनाए रखने की क्षमता का तात्पर्य है
चुनौतीपूर्ण विद्युत चुम्बकीय वातावरण में भी स्थिर संचार।
विशेषता
1 मजबूत यांत्रिक और तापमान प्रदर्शनः तापमान रेंज और
निरंतर संचालन के लिए यांत्रिक तनाव के स्तर।
2 हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाली ढीली नलीः हाइड्रोलिसिस प्रतिरोधी टिकाऊ नली संरचना, यह सुनिश्चित करती है
लम्बी आयु, नमी से ग्रस्त वातावरण में भीविशेषज्ञता।
फाइबर सुरक्षाः विशेष ट्यूब भरने मिश्रित शील्ड फाइबर, उनके लिए आवश्यक सुरक्षा सुनिश्चित
दीर्घायु।
क्रश प्रतिरोध और लचीलापन: लचीलापन के साथ दबाव के खिलाफ संतुलित शक्ति, बहुमुखी प्रतिष्ठानों के लिए आदर्श।
5 ढीली ट्यूब भरने वाला यौगिकः ढीली ट्यूब के सुरक्षात्मक गुणों को बढ़ाता है, केबल को मजबूत करता है
पर्यावरणीय कारक।
6 100% केबल कोर भरनाः केबल कोर का पूर्ण भरना व्यापक सुरक्षा सुनिश्चित करता है,
विभिन्न बाहरी तत्वों के खिलाफ दीर्घकालिक।
केबल निर्माण का विवरण
| फाइबर की संख्या | 2-12कोर | |||||||
| आर्द्रता बाधा | जल अवरुद्ध टेप | |||||||
| ढीली ट्यूब और भराव तत्व | सामग्री | पीबीटी | ||||||
| व्यास | 2.2mmF±0.1 मिमी | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | ||||||
| आकार | 2.0 मिमी±0.2 मिमी | |||||||
| स्पैन | 50 से 150 मीटर | |||||||
| कुल केबल व्यास | 8.0 मिमी±0.5 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| बाहरी आवरण | सामग्री | पीई | ||||||
| व्यास | 1.8±0.2 मिमी | |||||||
| केबल का वजन प्रति किमी | 60 किलोग्राम/किमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 12 कोर प्रति ट्यूब |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| पद | विवरण | ||||||
| स्थापना तापमान ((°C) | -15 ~ +60 | ||||||
| ऑपरेशन तापमान (°C) | -40 ~ +70 | ||||||
| मोड़ त्रिज्या मिमी | दीर्घकालिक | 10D | |||||
| अल्पकालिक | 20D | ||||||
| अनुमेय तन्यता शक्ति ((एन) | दीर्घकालिक | 600 | |||||
| अल्पकालिक | 1500 | ||||||
| क्रश भार ((एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| अल्पकालिक | 1000 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.5 | 10.4±0.5 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
