| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYFTY53 |

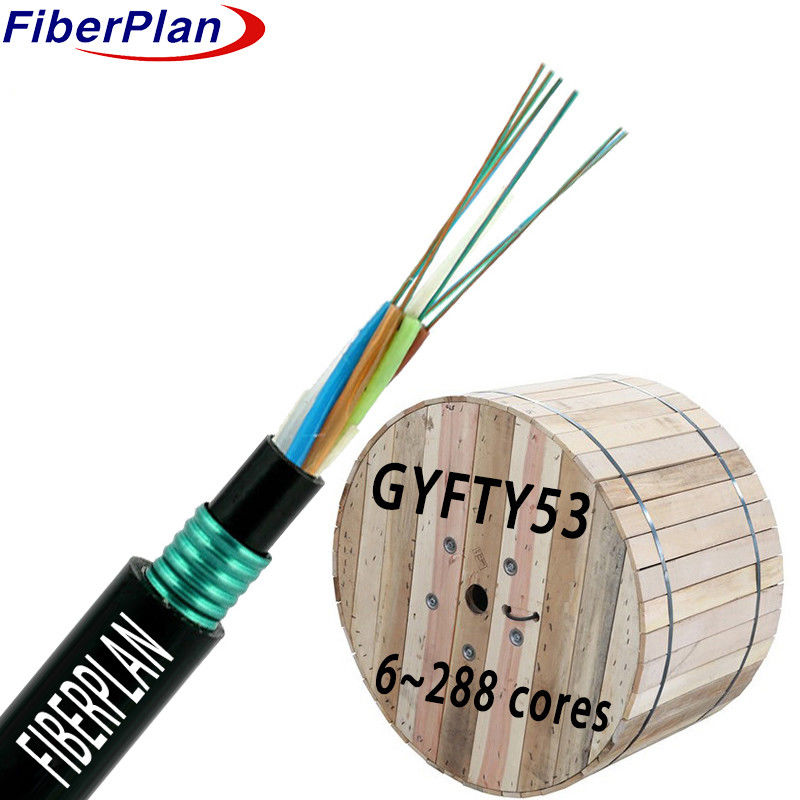

GYFTY53 बाहरी उपयोग के लिए सीधे दफन केबल रोगियों के खिलाफ सुरक्षा के साथ
विवरण
ऑप्टिकल फाइबर एक उच्च शक्ति वाले प्लास्टिक ट्यूब में बंद होते हैं जो एक जलरोधी यौगिक से भरा होता है।
फाइबर प्रबलित प्लास्टिक (एफआरपी) केबलों के लिए पॉलीइथिलीन में लेपित होने की संभावना के साथ एक डाइलेक्ट्रिक शक्ति सदस्य के रूप में कार्य करता है
इस कोर के चारों ओर, ट्यूबों और भराव जटिल रूप से व्यवस्थित कर रहे हैं, एक कॉम्पैक्ट परिपत्र
पानी के प्रवेश से बचाने के लिए, केबल कोर को पानी-अवरोधक टेप और एक पतली पीई आंतरिक
अंत में एक पीएसपी परत आंतरिक शीट पर अनुदैर्ध्य रूप से लागू किया जाता है, एक पीई बाहरी के साथ केबल को पूरा
अतिरिक्त सुरक्षा के लिए शीट।
आवेदन
1 बाहरी वितरण और प्रत्यक्ष दफन अनुप्रयोगों के लिए अनुकूलित, चुनौतीपूर्ण परिस्थितियों में मजबूत प्रदर्शन सुनिश्चित
बाहरी परिस्थितियाँ।
2 विशेष रूप से ट्रंक पावर ट्रांसमिशन सिस्टम के लिए डिज़ाइन किया गया, व्यापक क्षेत्र में दक्षता और विश्वसनीयता प्रदान करता है
नेटवर्क सेटअप।
3 उच्च विद्युत चुम्बकीय हस्तक्षेप वातावरण में पहुंच और स्थानीय नेटवर्क के लिए आदर्श, संकेत को कम से कम करना
स्थिर संचार के लिए व्यवधान।
विशेषता
1 मजबूत यांत्रिक और तापमान प्रदर्शनः यह विभिन्न तापमान और यांत्रिक परिस्थितियों का सामना करने में उत्कृष्ट है
लगातार संचालन सुनिश्चित करने के लिए तनाव।
2 हाइड्रोलिसिस प्रतिरोधी उच्च-शक्ति ढीला ट्यूबः यह ट्यूब विशेष रूप से नमी से संबंधित
क्षय, आर्द्र वातावरण में भी स्थायित्व सुनिश्चित करता है।
3 विशेष ट्यूब भरने वाला यौगिक: नाजुक फाइबरों की रक्षा करता है, उनकी दीर्घायु और इष्टतम कार्यक्षमता सुनिश्चित करता है।
4 लचीलापन के साथ संतुलित कुचल प्रतिरोधः केबल कुचल प्रतिरोधी होने के बीच संतुलन बनाता है जबकि
बहुमुखी स्थापनाओं के लिए भी पर्याप्त लचीला।
5 फुल ट्यूब और केबल कोर को भरने वाले यौगिक से पूर्ण रूप से भरना: ट्यूब और कोर का प्रत्येक इंच भर जाता है
सुरक्षात्मक यौगिक के साथ, समग्र मजबूती को बढ़ाता है।
6 पीएसपी परत जो आर्द्रता प्रतिरोध को बढ़ाती है: एक पॉलीथीन टेरेफ्थालेट परत
आर्द्रता, गीली परिस्थितियों के खिलाफ केबल की लचीलापन को बढ़ाता है।
संरचना विवरण
| फाइबर की संख्या | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| ट्यूबों की संख्या | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| फाइबर प्रति ट्यूब | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| भरने की छड़ी | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| ढीली ट्यूब का व्यास (±0.1 मिमी) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| आंतरिक शीट का व्यास (±0.2 मिमी) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| बाहरी व्यास (±0.5 मिमी) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| आउट व्यास की मोटाई (±0.1 मिमी) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ढीली नली | सामग्री | पीबीटी | रंग | मानक स्पेक्ट्रम | |||
| भरने की छड़ी | सामग्री | पीपी | रंग | काला | |||
| ट्यूब भरना | सामग्री | भरने वाला यौगिक | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | व्यास | 2.0 मिमी | |||
| पानी को रोकना | सामग्री | जल अवरुद्ध टेप/ भरने वाला जेल | |||||
| रिप कॉर्ड | मात्रा | 2pcs | रंग | सफेद | |||
| आंतरिक आवरण | सामग्री | पीई | रंग | काला | |||
| कवच | सामग्री | घुंघराले स्टील का टेप | |||||
| बाहरी आवरण | सामग्री | पीई | रंग | काला | |||
मैकेनिकल और पर्यावरण प्रदर्शन
| तन्य शक्ति | दीर्घकालिक | 1000N | |||||
| अल्पकालिक (N) | 3000N | ||||||
| कुचल भार | दीर्घकालिक | 3000 एन/100 मिमी | |||||
| अल्पकालिक | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील | 20D | |||||
| स्थिर | 10D | ||||||
| स्थापना तापमान | -10°C+60°C | ||||||
| भंडारण तापमान | -40°C+70°C | ||||||
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | |||
| स्थिति | मिमी | 1310/1550 | 850/1300 | 850/1300 | |||
| कमजोरी | डीबी/किमी | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| आवरण का व्यास | उह | १२५±०3 | १२५±०3 | १२५±०3 | |||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| कोटिंग व्यास | उह | 242±3 | 242±3 | 242±3 | |||
