| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GJFJH |

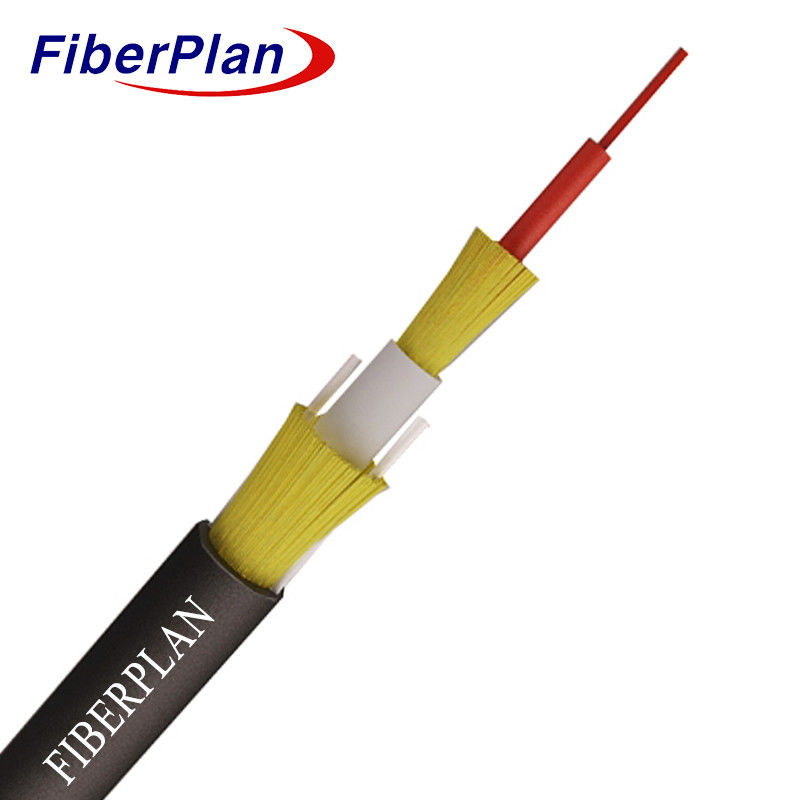

अग्निरोधक जैकेट के साथ यूनिट्यूब फाइबर ऑप्टिक केबल पीटीओ उच्च शक्ति
केवलर यार्न
विवरण
* पीटीओ (पॉइंट-टू-पॉइंट ऑप्टिकल) केबल इनडोर और आउटडोर दोनों उपयोग के लिए उपयुक्त है
* फ्रांस टेलीकॉम के दूरसंचार मानकों को पूरा करना।
आवेदन
* इनडोर और आउटडोर के लिए बहुमुखी साधारण पुराना टेलीफोन (पीओटी) वितरणः इनडोर और आउटडोर दोनों के लिए उपयुक्त
तैनाती, पीओटी वितरण की जरूरतों को पूरा करना।
* बिजली बंद किए बिना निर्माण की व्यवहार्यताः बिजली बंद करने की आवश्यकता के बिना स्थापना की अनुमति देता है,
तैनाती के दौरान निर्बाध संचालन सुनिश्चित करना।
* सुविधाजनक स्थापना और संचालन के लिए उपयोगकर्ता के अनुकूल डिजाइनः आसान और सुविधाजनक स्थापना के लिए डिज़ाइन किया गया,
साथ ही उपयोगकर्ता के अनुकूल अनुभव सुनिश्चित करने के लिए सरल उपयोगकर्ता संचालन।
विशेषताएं
* उच्च-शक्ति वाले केव्लार यार्न सदस्यः हल्के वजन वाले लेकिन टिकाऊ, जो बढ़ी हुई ताकत और लचीलापन प्रदान करते हैं।
*उच्च एकीकृत फाइबर रिबन डिजाइनः फाइबर के कुशल एकीकरण की सुविधा देता है, प्रदर्शन को अनुकूलित करता है।
*लौ retardant जैकेटः लौ retardant गुणों के साथ जैकेट सामग्री का उपयोग करके सुरक्षा सुनिश्चित करता है।
*एफआरपी (फाइबर रेनफोर्स्ड प्लास्टिक) घटकः केबल की संरचनात्मक ताकत और लचीलापन को बढ़ाता है।
केबल निर्माण का विवरण
| सामग्री | मोटाई (मिमी) | ओडी ((मिमी) | ||||||||||
| तंग बफर | 0.9 सिम्पलेक्स G657A1 तंग बफर LSZH सफेद | 0.3±0.03 | 0.9±0.05 | |||||||||
| आंतरिक आवरण | LSZH | DW9023N-HT06 सफेद D9113 | 0.6±0.01 | 3.0±0.1 | ||||||||
| अरामाइड यार्न | डुपोंट 800 डी * 7 पीसी | / | / | |||||||||
| बाहरी आवरण | पीई | पीईए1 | 1.35±0.1 | 6.5±0.1 | ||||||||
| रिपकोर्ड | (1110*3) * 2 पीसी लाल | / | / | |||||||||
| एफआरपी | Ø1.0*2 पीसी | / | 1.0 | |||||||||
| अरामाइड यार्न | डुपोंट 800D*22 पीसी | / | / | |||||||||
केबल की यांत्रिक और विशेषताएं
| तन्य शक्ति | दीर्घकालिक | 200 एन | |||||
| अल्पकालिक (N) | 400 एन | ||||||
| कुचल भार | दीर्घकालिक (एन/100 मिमी) | 500 एन/100 मिमी | |||||
| अल्पकालिक (एन/100 मिमी) | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील (मिमी) | 20D | |||||
| स्थिर (मिमी) | 10D | ||||||
| तापमान | -20°C+70°C | ||||||
| शक्ति सदस्य | केवलर | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर (NA) | ---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±0.9 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
