| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTS |

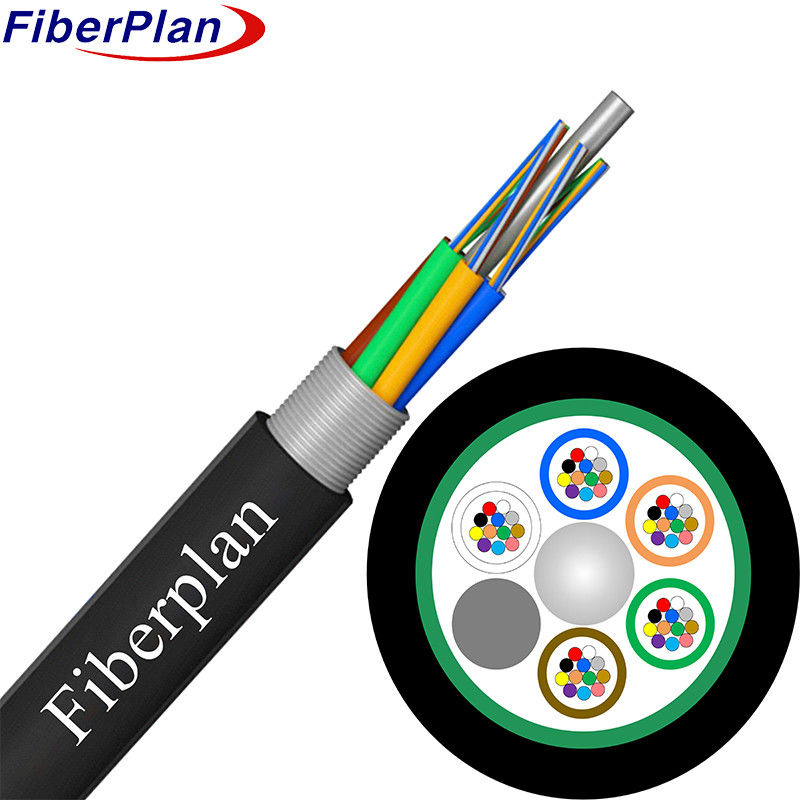

GYTS लंबी दूरी का एकल मोड और मल्टीमोड फाइबर ऑप्टिक केबल
विवरण
केबल एक टिकाऊ, पानी प्रतिरोधी ढीली ट्यूब के भीतर एकल-मोड और बहु-मोड फाइबर की रक्षा करता है
एक स्टील वायर, उच्च फाइबर गिनती के लिए पॉलीथीन में लेपित, सुदृढीकरण जोड़ता है।
एक कॉम्पैक्ट कोर के भीतर ट्यूबों और भरावों की एक सटीक व्यवस्था में बनाया गया है, यह एक
पीएसपी परत. पूरे कोर एक पीई शीट द्वारा संरक्षित है, शीर्ष स्तर की विश्वसनीयता और रक्षा सुनिश्चित करता है
बाहरी तत्व।
आवेदन
1 आउटडोर लचीलापनः आउटडोर उपयोग के लिए अनुकूलित, विश्वसनीय प्रदर्शन के लिए विभिन्न मौसम की स्थिति में उत्कृष्ट
चुनौतीपूर्ण बाहरी वातावरण में।
2 बहुमुखी स्थापनाः विभिन्न प्रकार की स्थापनाओं को समायोजित करने के लिए हवाई या पाइपलाइन तैनाती के लिए लचीलापन प्रदान करता है।
अनुकूलन योग्य विकल्पों के साथ जरूरतों पर।
3 संचार अनुकूलन क्षमताः लंबी दूरी के प्रसारण और दूरस्थ संचार दोनों के लिए निर्बाध डेटा हस्तांतरण की सुविधा प्रदान करता है।
स्थानीय क्षेत्र के नेटवर्क, जो विभिन्न दूरी पर विभिन्न संचार सेटअप को पूरा करते हैं।
विशेषता
अनुकूलन योग्य प्रदर्शन: विभिन्न तापमानों और यांत्रिक तनावों में लगातार संचालन,
विभिन्न वातावरणों में रिंग विश्वसनीयता।
2 मजबूत निर्माण: हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाली ढीली ट्यूब, नम परिस्थितियों में भी स्थायित्व सुनिश्चित करती है।
3 फाइबर सुरक्षा: ट्यूबों के अंदर विशेष यौगिक होते हैं जो बंद फाइबरों को संभावित क्षति से बचाते हैं।
4 शक्ति और लचीलापन संतुलनः पीई शीट से कुचल प्रतिरोध, लचीलापन और यूवी सुरक्षा को संतुलित करता है,
बाहरी दबावों के खिलाफ स्थायित्व सुनिश्चित करना।
5 जलरोधक डिजाइनः स्टील के तार के केंद्रीय शक्ति सदस्य जैसे उपायों का उपयोग करता है, ट्यूबों के भीतर यौगिकों को भरता है
और केबल कोर, और एक पीएसपी परत, जलरोधक अखंडता बनाए रखने और नमी प्रतिरोध को बढ़ाने के लिए।
केबल निर्माण का विवरण
| फाइबर की संख्या | 2~144कोर | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई कवर के साथ स्टील वायर/एफआरपी/एफआरपी | ||||||
| आकार | 1.5 मिमी~2.0 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| कवच | सामग्री | घुंघराले स्टील का टेप | ||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई | ||||||
| व्यास | 9.0±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर 8 कोर की संख्या प्रतिट्यूब |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 60 कोर | 10.0±0.3 मिमी | 115±3 किलोग्राम/किमी | |||||
| 72 कोर | 10.4±0.3 मिमी | 120±3 किलोग्राम/किमी | |||||
| 96 कोर | 12.4±0.4 मिमी | 180±5 किलोग्राम/किमी | |||||
| 144 कोर | 14.4±0.4 मिमी | 245±5 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 600 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1500 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
| ऑपरेशन तापमान (°C) |
-40 ~ +70 | ||||||
| स्थापना तापमान ((°C) |
-20 ~ +60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
