| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTS53 |

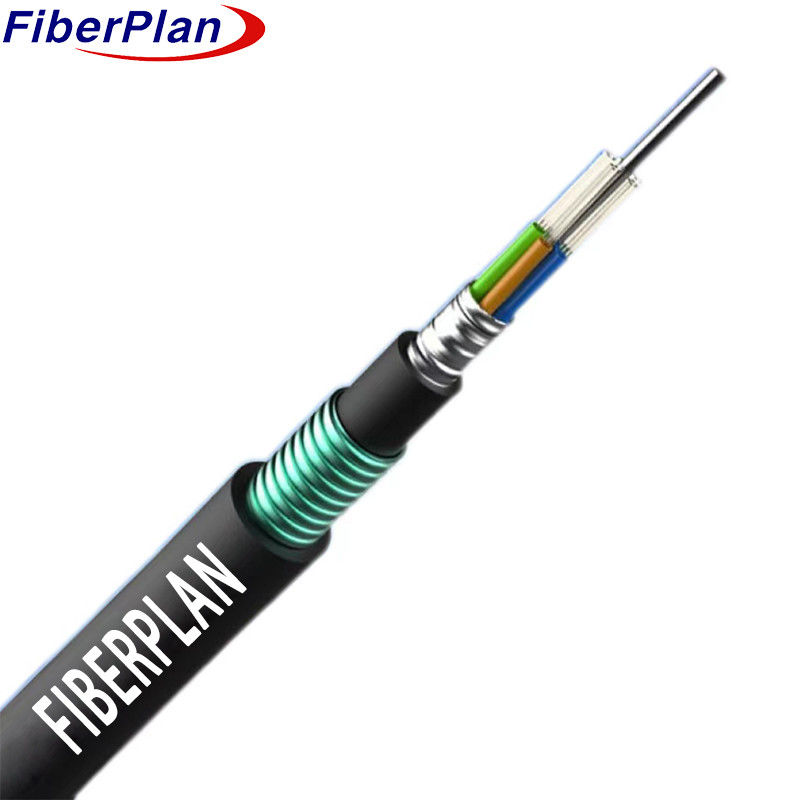

GYTA53 आउटडोर फाइबर ऑप्टिक प्रत्यक्ष दफन केबल एल्यूमीनियम टेप परत ढीली ट्यूब
विवरण
फाइबर उच्च मॉड्यूल प्लास्टिक ट्यूबों में पानी प्रतिरोधी यौगिक से भरे हुए हैं।
एक स्टील तार, कभी-कभी उच्च फाइबर की गिनती केबलों के लिए पॉलीएथिलीन (पीई) में कवर किया जाता है, धातु की ताकत m-
इन ट्यूबों, भरने के साथ, एक कॉम्पैक्ट, गोलाकार केबल कोर का गठन, ताकत सदस्य घेर.
कोर को पानी से बचाने के लिए यौगिक से भरा जाता है, फिर एक पतली पीई आंतरिक आवरण से ढका जाता है।
पीएसपी (पॉलीथीन टेरेफ्थालेट) के आवेदन के साथ, केबल को पीई बाहरी आवरण के साथ समाप्त किया जाता है।
आवेदन
1 बाहरी उपयोग के लिए अनुकूलित, विभिन्न पर्यावरणीय परिस्थितियों के लिए आदर्श।
2 बहुमुखी संगतताः हवा, नलिका और प्रत्यक्ष दफन प्रतिष्ठानों के लिए उपयुक्त है।
3 लंबी दूरी के संचार और स्थानीय क्षेत्र नेटवर्क कनेक्टिविटी दोनों के लिए डिज़ाइन किया गया है, विभिन्न प्रकार के नेटवर्क के लिए लचीलापन प्रदान करता है
बाहरी वातावरण में संचार की आवश्यकताएं।
विशेषता
1 मजबूत यांत्रिक और तापमान प्रदर्शनः यांत्रिक शक्ति और प्रतिरोध में मजबूती दर्शाता है
विभिन्न तापमान सीमाओं के बीच स्थिरता, विश्वसनीय संचालन सुनिश्चित करता है।
2 हाइड्रोलिसिस प्रतिरोधी उच्च-शक्ति ढीली ट्यूबः एक टिकाऊ ढीली ट्यूब शामिल है जो हाइड्रोलिसिस के लिए प्रतिरोधी है,
संलग्न घटकों के लिए दीर्घकालिक सुरक्षा सुनिश्चित करना।
3 विशेष ट्यूब भरने वाला यौगिकः ट्यूब के अंदर एक विशेष यौगिक का उपयोग करता है ताकि ट्यूब को महत्वपूर्ण सुरक्षा प्रदान की जा सके।
फाइबरों को उनकी स्थायित्व और प्रदर्शन में वृद्धि करते हुए।
क्रश प्रतिरोध और लचीलापनः क्रश प्रतिरोध को लचीलापन के साथ संतुलित करता है, जिससे केबल दबाव का सामना कर सकता है
स्थापना के दौरान इसकी झुकने और अनुकूलित करने की क्षमता को खतरे में डाले बिना।
5 जलरोधक डिजाइन उपाय: कई रणनीतियों के माध्यम से जल प्रतिरोध सुनिश्चित करता है, जिनमें निम्नलिखित शामिल हैंः
6 स्टील वायर सेंट्रल स्ट्रेंथ सदस्यः कैब को मजबूत करने के लिए एक केंद्रीय शक्ति घटक के रूप में एक स्टील वायर शामिल करता है
ली की संरचनात्मक अखंडता।
7 ढीली ट्यूब भरना और 100% केबल कोर भरनाः ढीली ट्यूब और केबल कोर को भरने के लिए एक भरने वाला यौगिक के साथ पूरी तरह से भरता है।
पानी के प्रवेश को रोकने के लिए।
8 एपीएल आर्द्रता बाधाः आर्द्रता को रोकने के लिए एपीएल (एल्यूमीनियम-पॉलीथीन लेमिनेट) आर्द्रता बाधा शामिल है
प्रवेश।
9 पीएसपी बढ़ी हुई नमी प्रतिरोधीः अतिरिक्त नमी प्रतिरोध के लिए पीएसपी (पॉलीथीन टेरेफ्थालेट) का उपयोग करता है,
केबल की पानी प्रतिरोधक क्षमता को मजबूर करना।
10 जल-अवरोधक सामग्री: जल-अवरोधक सामग्री का उपयोग जल के घुसपैठ के खिलाफ अतिरिक्त सुरक्षा सुनिश्चित करने के लिए किया जाता है।
केबल की समग्र जलरोधकता को बढ़ाना।
केबल निर्माण का विवरण
| फाइबर की संख्या | 24-144कोर | |||||||
| भरने का रस्सी | 4-0 | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | इस्पात तार/एफआरपी | ||||||
| आकार | 1.4 मिमी | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| आंतरिक आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 2.0 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| आंतरिक कवच | सामग्री | एल्यूमीनियम टेप | ||||||
| बाहरी कवच | सामग्री | घुंघराले स्टील का टेप | ||||||
| बाहरी आवरण | सामग्री | पीई/एचडीपीई | ||||||
| व्यास | 1.7±0.2 मिमी | |||||||
फाइबर का रंग
| फाइबर की संख्या8 कोरप्रति ट्यूब | 1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 काले रंग के निशान के साथ चिह्नित किया जाएगा. काले रंग के लिए कोई जरूरत नहीं चिह्नित काले निशान, इसके बजाय प्राकृतिक रंग का उपयोग करेगा. | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 24 कोर से 42 कोर तक | 14.0±0.2 मिमी | 150±5 किलोग्राम/किमी | |||||
| 48 कोर | 14.0±0.2 मिमी | 200±5 किलोग्राम/किमी | |||||
| 60कोर | 14.0±0.2 मिमी | 205±5 किलोग्राम/किमी | |||||
| 72 कोर | 15.5±0.3 मिमी | 210±5 किलोग्राम/किमी | |||||
| 96 कोर | 17.1±0.3 मिमी | 270±5 किलोग्राम/किमी | |||||
| 144 कोर | 20.3±0.3 मिमी | 310±5 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | दीर्घकालिक | 3000 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | अल्पकालिक | 4000 | |||||
| न्यूनतम अनुमेय कुचल भार (एन/100 मिमी) | दीर्घकालिक | 1000 | |||||
| न्यूनतम अनुमेय कुचल भार (एन/100 मिमी) | अल्पकालिक | 3000 | |||||
| ऑपरेशन तापमान (°C) | -40 ~ +70 | ||||||
| स्थापना तापमान ((°C) | -15 ~ +60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
