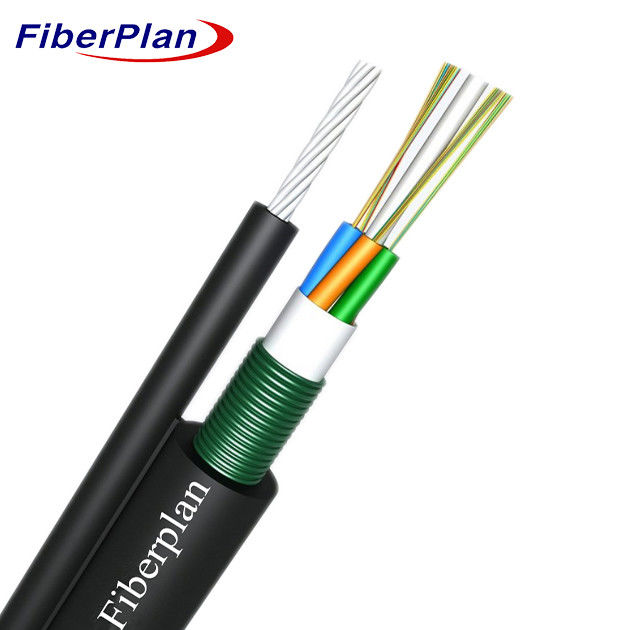

चित्र 8 स्व-समर्थन हवाई फाइबर ऑप्टिक आउटडोर केबल GYTC8S
विवरण
आकृति-8 हवाई फाइबर ऑप्टिक केबल को आत्मनिर्भर हवाई तैनाती के लिए सावधानीपूर्वक इंजीनियर किया गया है।
उच्च से निर्मित एक सुरक्षात्मक ढीले ट्यूब के भीतर एकल-मोड या मल्टीमोड फाइबर के सावधानीपूर्वक प्लेसमेंट के साथ
इन ट्यूबों को पानी प्रतिरोधी भरने के यौगिक द्वारा सुरक्षित किया जाता है, जिससे फाइबर
केबल के केंद्र में स्थित एक मुख्य स्टील के तार का उपयोग केबल की सुरक्षा के लिए किया जाता है।
इस कोर के चारों ओर, ट्यूबों और भराव जटिल रूप से स्ट्रैंड हैं, बनाने
एक मजबूत और कॉम्पैक्ट गोलाकार केबल कोर। इस कोर को PSP (पॉलीथीन शीट) की एक परत से घिरा हुआ है,
अंत में, संयोजन को एक पॉलीइथिलीन (पीई) शीट के साथ पूरा किया जाता है जो स्ट्रैन्ड को घेरता है।
इस केबल का अनुकूलित डिजाइन इसे स्थापना के लिए एक आदर्श विकल्प बनाता है
जहां स्वायत्त हवाई समर्थन आवश्यक है, चुनौतीपूर्ण बाहरी वातावरण के बीच विश्वसनीयता और स्थिरता सुनिश्चित करता है
शर्तें।
आवेदन
इन विनिर्देशों में चित्र 8 के लिए आवश्यक मानकों की रूपरेखा है।
वायु, नलिका और प्रत्यक्ष दफन प्रतिष्ठानों की विविध आवश्यकताओं को पूरा करना।
विशेषता
1 अनुकूलित फाइबर लंबाईः फाइबर की अधिक लंबाई का सटीक प्रबंधन बेहतर तन्यता शक्ति और
तापमान प्रदर्शन, विभिन्न परिस्थितियों में केबल की स्थायित्व और लचीलापन में वृद्धि।
2 मजबूत ट्यूब सुरक्षाः एक उच्च शक्ति, हाइड्रोलिसिस प्रतिरोधी ढीली ट्यूब का समावेश, एक
विशेष भराव यौगिक, फाइबर के लिए महत्वपूर्ण सुरक्षा प्रदान करता है, पर्यावरण के खिलाफ इसे सुरक्षित करता है
कारक और संभावित क्षति।
3 जलरोधक डिजाइन उपाय: केबल के जल प्रतिरोध को सुनिश्चित करने के लिए विभिन्न रणनीतियों का उपयोग किया जाता है
घुसपैठ, एक केंद्रीय शक्ति सदस्य के रूप में एक स्टील तार का उपयोग सहित, ढीले के भीतर यौगिकों को भरने
ट्यूब, पूर्ण केबल कोर भरने और बेहतर नमी प्रतिरोध के लिए पीएसपी के आवेदन, सामूहिक रूप से
व्यापक जल प्रतिरोध सुनिश्चित करना।
केबल निर्माण का विवरण
| फाइबर की संख्या | 24~144कोर | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी | ||||||
| व्यास | 1.4 मिमी | |||||||
| मानसिक शक्ति सदस्य | सामग्री | स्टील के तार | ||||||
| व्यास | 1.0 मिमी*7 | |||||||
| गालस | सामग्री | पीई | ||||||
| व्यास | 2.2 मिमी*2.8 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | सामग्री | ट्यूब भरने का यौगिक | ||||||
| बाहरी कवच | सामग्री | तरंगदार स्टील का टेप | ||||||
| बाहरी आवरण | सामग्री | पीई | ||||||
| व्यास | 1.70±0.3 मिमी | |||||||
फाइबर का रंग
| फाइबर की संख्या प्रति ट्यूब 8कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल |
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 24 कोर से 60 कोर | 5.5*10.0±0.4 मिमी | 145 ±3 किलोग्राम/किमी | |||||
| 72 कोर | 13.1±0.3 मिमी | 290±8 किलोग्राम/किमी | |||||
| 96 कोर | 14.7±0.3 मिमी | 330±8 किलोग्राम/किमी | |||||
| 144 कोर | 17.9±0.3 मिमी | 420±8 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 3000 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 7000 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 1000 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 3000 | |||||
| ऑपरेशन तापमान (°C) |
-40 ~ +70 | ||||||
| स्थापना तापमान ((°C) |
-15 ~ +60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2* k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
