| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTS53 |

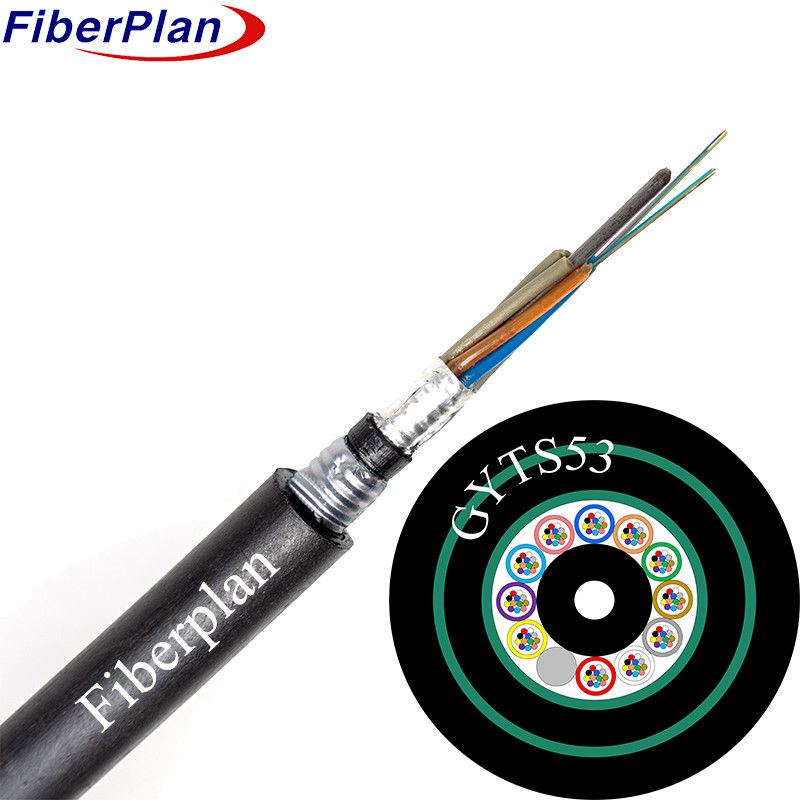

उच्च गुणवत्ता वाला GYTS53 सिंगलमोड आउटडोर अंडरग्राउंड बख्तरबंद फाइबर ऑप्टिक केबल
विवरण
यह केबल डिजाइन एक मजबूत ढीली ट्यूब के भीतर एकल-मोड या बहु-मोड फाइबर को कैप्सूल करता है
उच्च मॉड्यूल प्लास्टिक, एक पानी प्रतिरोधी यौगिक के साथ सुदृढ़। उच्च फाइबर गिनती केबलों में, एक स्टील तार,
कभी-कभी पॉलीइथिलीन के साथ लेपित, केंद्रीय शक्ति सदस्य के रूप में कार्य करता है।
इस कोर के चारों ओर एक कॉम्पैक्ट गोलाकार केबल कोर बनाने के लिए व्यवस्थित किया जाता है।
इस कोर पर दैनिक रूप से लागू किया जाता है, पानी के प्रवेश को रोकने के लिए एक सुरक्षात्मक यौगिक से भरा होता है।
इसके बाद संरचना को पीई शीट में घेर लिया जाता है, जिससे सुरक्षा की एक अतिरिक्त परत मिलती है।
आवेदन
* आउटडोर वितरण अनुकूलनः विशेष रूप से आउटडोर तैनाती के लिए डिज़ाइन किया गया, यह केबल अच्छी तरह से अनुकूल है
विभिन्न बाहरी परिस्थितियों का सामना करने के लिए, इसे बाहरी वितरण आवश्यकताओं के लिए विश्वसनीय बनाता है।
* बहुमुखी स्थापना संगतता: यह हवाई प्रतिष्ठानों, पाइपलाइन बिछाने और प्रत्यक्ष दफन के लिए उपयुक्त है
विभिन्न वातावरणों में स्थापना की आसानी सुनिश्चित करते हुए, तैनाती के तरीकों में लचीलापन प्रदान करता है।
* संचार लचीलापन: चाहे लंबी दूरी की संचार आवश्यकताओं के लिए हो या स्थानीय क्षेत्र के नेटवर्क सेटअप के लिए,
यह केबल विभिन्न दूरी पर कुशल डेटा संचरण का समर्थन करता है,
संचार अनुप्रयोग।
विशेषता
1 मजबूत यांत्रिक और तापमान प्रदर्शन: विभिन्न तापमानों और
यांत्रिक तनाव के स्तर।
2 हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाले ट्यूबः नम परिस्थितियों में भी स्थायित्व सुनिश्चित करता है।
फाइबर सुरक्षा के लिए विशेष ट्यूब भरना: संलग्न फाइबरों को संभावित क्षति से बचाता है।
संतुलित कुचल प्रतिरोध और लचीलापनः लचीलापन बनाए रखते हुए दबाव के खिलाफ लचीलापन प्रदान करता है।
यूवी सुरक्षा के साथ पीई शीटः अल्ट्रावायलेट विकिरण के खिलाफ शील्ड, केबल की अखंडता को संरक्षित करता है।
जलरोधक उपाय:
केबल निर्माण का विवरण
| फाइबर की संख्या | 2~144कोर | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई कवर के साथ स्टील वायर/एफआरपी/एफआरपी | ||||||
| आकार | 1.5 मिमी~2.0 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| कवच | सामग्री | घुंघराले स्टील का टेप | ||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई | ||||||
| व्यास | 10.0±0.3 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 12 कोर प्रति ट्यूब |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 36 कोर तक | 11.0±0.3 मिमी | 100±3 किलोग्राम/किमी | |||||
| 39 कोर से 72 कोर तक | 11.2±0.3 मिमी | 105±3 किलोग्राम/किमी | |||||
| 74 कोर से 96 कोर | 12±0.3 मिमी | 150±3 किलोग्राम/किमी | |||||
| 98 कोर से 120 कोर | 14±0.3 मिमी | 160±3 किलोग्राम/किमी | |||||
| 122 कोर से 144 कोर तक | 16±0.3 मिमी | 230±3 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 600 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1500 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
| ऑपरेशन तापमान (°C) |
-40 ~ +75 | ||||||
| स्थापना तापमान ((°C) |
-15 ~ +60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
