| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYTA |

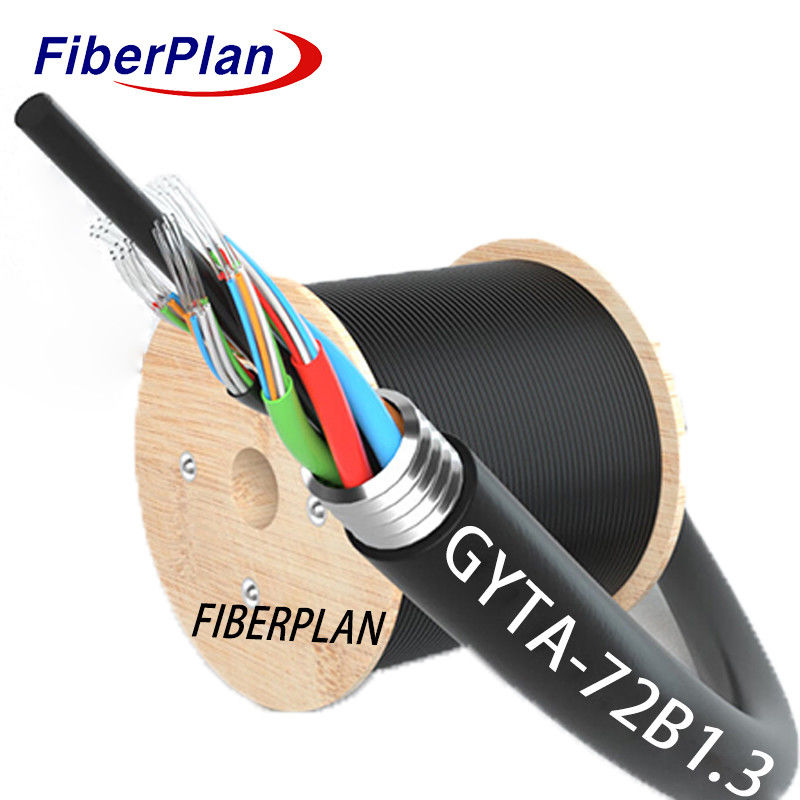

आउटडोर एल्यूमीनियम टेप डक्ट बख्तरबंद फाइबर ऑप्टिक केबल GYTA
विवरण
केबल उच्च मॉड्यूल प्लास्टिक से बने एक मजबूत, पानी प्रतिरोधी ढीले ट्यूब के अंदर फाइबर को सुरक्षित करता है,
सुरक्षात्मक यौगिक एक केंद्रीय इस्पात तार शक्ति प्रदान करता है, एक तंग सर्कुलर में ट्यूबों और भराव से घिरा हुआ
एल्यूमीनियम टेप इस कोर को पानी के प्रवेश के खिलाफ मजबूत करता है, समग्र सुरक्षा के लिए पीई शीट में घिरा हुआ है।
आवेदन
1 आउटडोर वितरण अनुकूलनः आउटडोर वातावरण के लिए अनुकूलित, इस केबल आउटडोर में पनपने के लिए बनाया गया है
विभिन्न मौसम स्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करने वाली सेटिंग्स।
2 बहुमुखी स्थापनाः हवाई प्रतिष्ठानों या पाइपलाइन बिछाने के तरीकों के लिए इसकी उपयुक्तता तैनाती में लचीलापन प्रदान करती है
विभिन्न स्थापना आवश्यकताओं को पूरा करने के लिए।
3 संचार लचीलापन: चाहे लंबी दूरी के संचार के लिए हो या स्थानीय क्षेत्र के नेटवर्क के लिए, यह केबल
आतिशविभिन्न दूरी पर दक्ष डेटा संचरण, जिससे यह विभिन्न संचार सेटअप के लिए अनुकूलन योग्य हो जाता है।
विशेषता
* आउटडोर-रेडी डिज़ाइनः आउटडोर उपयोग के लिए अनुकूलित, यह केबल विभिन्न पर्यावरणीय परिस्थितियों का सामना करने के लिए बनाया गया है
बाहरी सेटिंग्स में विश्वसनीय प्रदर्शन सुनिश्चित करने वाली स्थितियां।
* बहुमुखी स्थापना विकल्पः इसकी हवाई स्थापना और पाइपलाइन बिछाने के तरीकों के साथ संगतता
विभिन्न स्थापना आवश्यकताओं को पूरा करने के लिए तैनाती में लचीलापन।
* संचार बहुमुखी प्रतिभाः चाहे लंबी दूरी के संचरण या स्थानीय क्षेत्र के नेटवर्क के लिए, यह केबल
यह विभिन्न दूरी पर कुशल डेटा हस्तांतरण की अनुमति देता है, जिससे यह संचार की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
अनुप्रयोगों के लिए।
केबल निर्माण का विवरण
| फाइबर की संख्या | 2~144कोर | |||||||
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |||||||
| केंद्रीय शक्ति सदस्य | सामग्री | पीई कवर के साथ स्टील वायर/एफआरपी/एफआरपी | ||||||
| आकार | 1.5 मिमी~2.0 मिमी | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| कवच | सामग्री | एल्यूमीनियम/स्टील टेप | ||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई | ||||||
| व्यास | 8.0±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 12 कोर प्रति ट्यूब |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 2 कोर से 36 कोर तक | 10.0±0.4 मिमी | 90±3 किलोग्राम/किमी | |||||
| 39 कोर से 72 कोर तक | 10.2±0.4 मिमी | 95±3 किलोग्राम/किमी | |||||
| 74 कोर से 96 कोर | 12±0.4 मिमी | 135±3 किलोग्राम/किमी | |||||
| 98 कोर से 120 कोर | 14±0.4 मिमी | 145±3 किलोग्राम/किमी | |||||
| 122 कोर से 144 कोर तक | 16±0.4 मिमी | 204±3 किलोग्राम/किमी | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 600 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1500 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
| ऑपरेशन तापमान (°C) |
-40 ~ +75 | ||||||
| स्थापना तापमान ((°C) |
-15 ~ +60 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
