| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GYXTW |

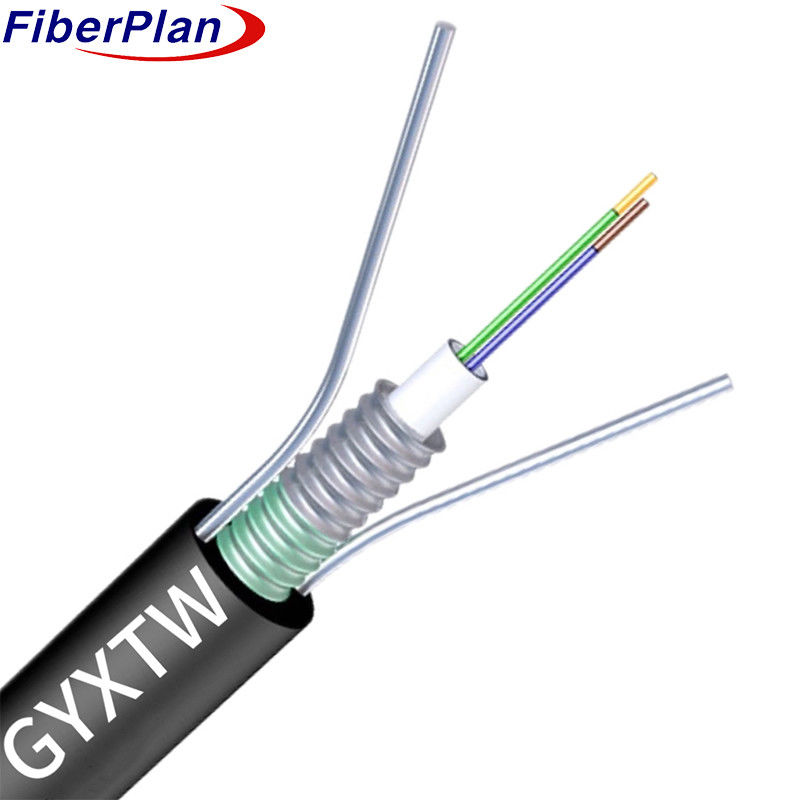

आउटडोर बख्तरबंद सिंगलमोड GYXTW G652D फाइबर ऑप्टिक केबल
विवरण
इस केबल में उच्च मॉड्यूल प्लास्टिक के ट्यूबों का उपयोग किया गया है, जिसमें फाइबर होते हैं, जो पानी प्रतिरोधी यौगिक के साथ मजबूत होते हैं।
एक परत तरंगदार स्टील टेप, जो जल अवरुद्ध सामग्री के साथ सील है, एक कॉम्पैक्ट, जलरोधक संरचना सुनिश्चित करती है।
टेप के साथ चलने वाले समानांतर स्टील के तारों द्वारा सुदृढीकरण प्रदान किया जाता है।
सुरक्षात्मक पॉलीएथिलीन (पीई) शीट, जो समग्र पर्यावरणीय लचीलापन की गारंटी देती है।
आवेदन
वायु या नलिकाओं की स्थापना के लिए अभिप्रेत है। इसमें संरचनात्मक, पर्यावरणीय और प्रदर्शन
केबल के बाहरी वातावरण में तैनाती के लिए आवश्यक मानदंड, चाहे हवा में लटका हुआ हो या अंदर रखा गया हो।
विभिन्न संचार या नेटवर्किंग प्रयोजनों के लिए नलिकाएं।
विशेषताएं
1 तापमान-प्रतिरोधी निर्माणः केबल तापमान परिवर्तन के बावजूद मजबूत यांत्रिक प्रतिरोधीता का दावा करता है
विभिन्न पर्यावरणीय परिस्थितियों में निरंतर प्रदर्शन सुनिश्चित करना।
फाइबर सुरक्षाः इसकी हाइड्रोलिसिस प्रतिरोधी, उच्च शक्ति वाली ढीली ट्यूब, एक विशेष भरने के घटक के साथ जोड़ी गई है।
यह फाइबरों के लिए महत्वपूर्ण सुरक्षा प्रदान करता है, जिससे उनकी महत्वपूर्ण सुरक्षा सुनिश्चित होती है।
3 संयुक्त शक्ति और लचीलापनः दो समानांतर स्टील के तारों से सुदृढ़, केबल एक अद्वितीय मिश्रण प्रदान करता है
क्रश प्रतिरोध और लचीलापन, लंबे समय तक विश्वसनीयता के लिए इसकी असाधारण तन्यता शक्ति को बढ़ाता है।
4 आसान स्थापना: कॉम्पैक्ट और हल्के डिजाइन के साथ, इस केबल को आसानी से स्थापित करने के लिए डिज़ाइन किया गया हैअनुकूलनशील
विभिन्न अनुप्रयोगों में स्थापना, उपयोगकर्ता के अनुकूल तैनाती सुनिश्चित करना।
केबल निर्माण का विवरण
| फाइबर की संख्या | 0 से 24 कोर | |||||||
| ढीली नली | सामग्री | पीबीटी | ||||||
| व्यास | Ф2.2 (बाहरी/आंतरिक) | |||||||
| ट्यूब भरना | ट्यूब भरने का यौगिक | |||||||
| स्टील के तार | आकार | 0.8 मिमी | ||||||
| संख्या | 2 | |||||||
| बाहरी आवरण | सामग्री | पीई,एचडीपीई,एलडीपीई | ||||||
| व्यास | 7±0.2 मिमी | |||||||
फाइबर का रंग
|
फाइबर की संख्या 8 प्रति ट्यूब कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल | |
| रंग 13~24 को काले रंग के निशान के साथ चिह्नित किया जाएगा। काले रंग के लिए काले रंग के निशान की आवश्यकता नहीं है, इसके बजाय प्राकृतिक रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65 किलोग्राम/किमी+-10 किलोग्राम | |||||
| तापमान सीमा | -40+70 | ----- | |||||
| मोड़ त्रिज्या (मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या (मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्य शक्ति (एन) |
दीर्घकालिक | 1200 | |||||
| न्यूनतम अनुमत तन्य शक्ति (एन) |
अल्पकालिक | 1500 | |||||
| ऑपरेशन तापमान (°C) |
-40+70 | ||||||
| स्थापना तापमान (°C) |
-20+60 | ||||||
| भंडारण तापमान (°C) | -40+70 | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
