इंडोर फाइबर ऑप्टिक केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीजेएफजेवी इंडोर बख्तरबंद केबल |

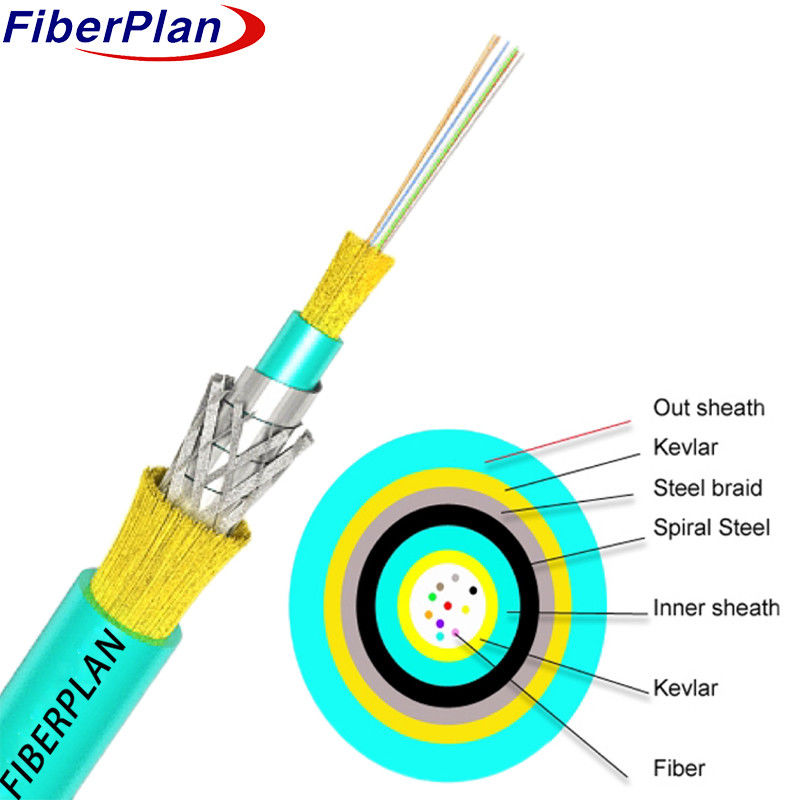

डबल शीथ और केवलर फाइबर ऑप्टिक केबल के साथ मिनी ब्रैडिंग सर्पिल स्टील ट्यूब
अवतरण
1इसमें क्षमता बढ़ाने के लिए कई फाइबर होते हैं।
2अतिरिक्त सुरक्षा के लिए एक ब्रैड शामिल है।
3. बढ़ी हुई स्थायित्व के लिए सर्पिल स्टील कवच की सुविधा है.
4केव्लार यार्न की दो परतें अतिरिक्त शक्ति प्रदान करती हैं।
5डबल शीट विकल्पों में एलएसजेडएच, पीवीसी, या ओएफएनआर जैकेट शामिल हैं, जो सुरक्षा और इन्सुलेशन की दोहरी परतें प्रदान करते हैं।
संज्ञा पुं० [सं० संज्ञा]
आवेदन
1. इनडोर और आउटडोर वितरण अनुप्रयोगों दोनों के लिए उपयुक्त।
2मुख्य रूप से पिगटेल्स और पैच कॉर्ड में इस्तेमाल किया जाता है।
3. ऑप्टिकल संचार उपकरण कक्षों और ऑप्टिकल वितरण में ऑप्टिकल कनेक्शन के लिए उपयोग किया जाता है
फ्रेम।
4विभिन्न ऑप्टिकल उपकरणों और उपकरणों में ऑप्टिकल कनेक्शन के लिए उपयोग किया जाता है।
विशेषताएं
1अनुकूल यांत्रिक और पर्यावरणीय विशेषताओं का प्रदर्शन करता है।
2अग्निरोधक गुण प्रासंगिक मानकों का पालन करते हैं।
3यांत्रिक गुण निर्दिष्ट मानकों के अनुरूप हैं।
4यह एक नरम और लचीला प्रकृति है, जो आसानी से स्प्लेसिंग की सुविधा देता है और बड़ी क्षमता वाले डेटा को समायोजित करता है।
प्रसारण।
5विभिन्न बाजार और ग्राहक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया।
केबल निर्माण का विवरण
| तकनीकी मापदंड | |||||||
| बाहर का व्यास (MM) | 2.0 | वजन ((किग्रा) | 15.0 | ||||
| 2.8 | 18.0 | ||||||
| 3.0 | 18.0 | ||||||
| भंडारण तापमान ((°C) | -20 ~ +60 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 300 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1000 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 500 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
