| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीजेएफपीवी |

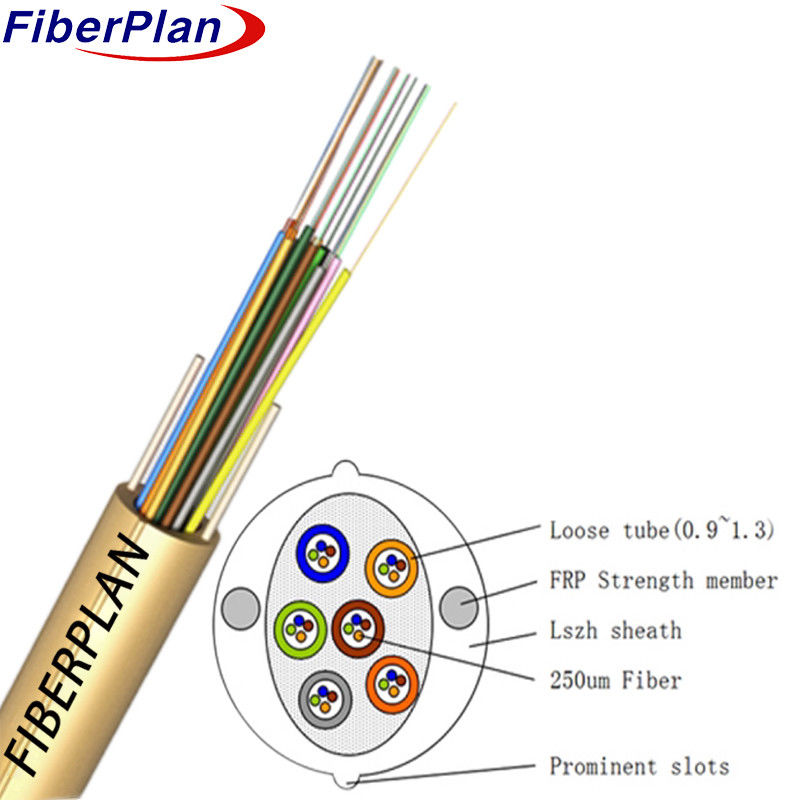

समानांतर एफआरपी सशक्त तंग बफर इनडोर फाइबर ऑप्टिक केबल
विवरण
इस केबल में एक ही ढीली ट्यूब कोटिंग के भीतर कई फाइबर होते हैं, जो एक अग्नि retardant द्वारा संरक्षित होते हैं
शून्य हलोजन सामग्री (एलएसजेडएच) या एक वैकल्पिक बाहरी आवरण के साथ आवरण। दो फाइबर प्रबलित प्लास्टिक (एफआरपी)
तत्वों को आवरण के दोनों ओर रखा जाता है, जो अतिरिक्त संरचनात्मक समर्थन प्रदान करता है।
आवेदन
इस केबल को इस प्रकार बनाया गया है कि बिना किसी आवश्यकता के शीट्स के माध्यम से फाइबर तक निरंतर पहुंच संभव हो सके।
ग्राहक केबलों के साथ splicing.
विशेषताएं
1 इस केबल की संरचना में ढीले ट्यूब फाइबर होते हैं।
2 शीट के दोनों ओर फाइबर रेनफोर्स्ड प्लास्टिक (एफआरपी) के दो समानांतर तत्व लगाए गए हैं।
3 आसानी से पहचान और पहुंच के लिए बाहरी शीट खोलने के मार्कर हैं।
4 केबल कोर को LSZH (लो स्मोक, जीरो हलोजन) शीट्स से कवर किया गया है, जो सुरक्षा और सुरक्षा में सुधार करता है।
पर्यावरणीय विचार।
फाइबर का मानक रंग
प्रत्येक फाइबर का रंग नीचे दी गई तालिका के अनुसार होना चाहिए:
| मानक रंग पहचान | ||||||||
| नहीं. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | ||
| नहीं. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| रंग | लाल | काला | पीला | बैंगनी | गुलाबी | जल | ||
ब्रेकआउट केबलों का रंगः पीला
केबल के बाहरी आवरण का रंगः पीला।
केबल यांत्रिक विशेषता
| पद | |||||||
| 48 कोर | 10 | 78.00 किलोग्राम/किमी | |||||
| 72 कोर | 11.5 | 90.00 किलोग्राम/किमी | |||||
| 96 कोर | 12.5 | 115.00 किलोग्राम/किमी | |||||
| 144 कोर | 14.5 | 135.00 किलोग्राम/किमी | |||||
| भंडारण तापमान ((°C) | -20+60 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 1000 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 2000 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 1000 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 2000 | |||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
