| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीजेएफपीवी |

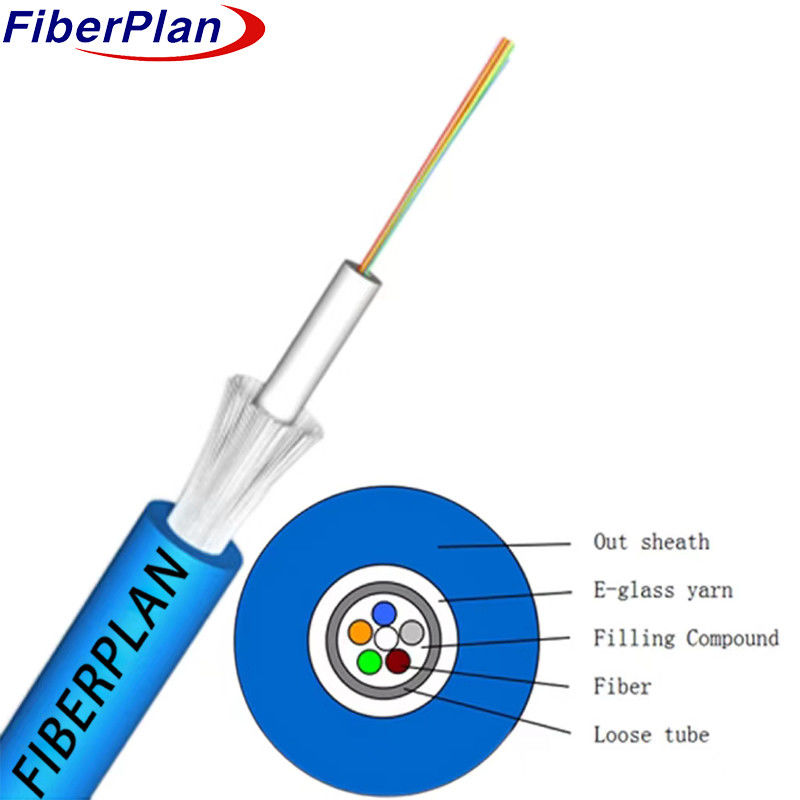

ग्लास फाइबर मजबूत केंद्रीय ढीली ट्यूब वितरण केबल
विवरण
फाइबरों को उच्च मॉड्यूल प्लास्टिक से बने एक ढीले ट्यूब में रखा जाता है, जो पानी प्रतिरोधी यौगिक से भरा होता है।
इस पाइप को केबल की कॉम्पैक्टनेस और पानी की मात्रा को बनाए रखने के लिए पानी-अवरोधक सामग्री की एक परत से भी लिपटे रखा गया है।
अंत में, अतिरिक्त सुरक्षा के लिए केबल को एलएसजेडएच या पीवीसी शीट के साथ समाप्त किया जाता है।
आवेदन
विशेषताएं
* मजबूत करने के लिए ई-ग्लास सदस्य का उपयोग करता है।
*स्थायित्व के लिए उच्च शक्ति वाले ई-ग्लास सदस्य को शामिल करता है।
*भरने वाला ट्यूब फाइबर को सुरक्षा प्रदान करता है।
*फाइबर की संख्या 2 से 12 तक उपलब्ध है।
फाइबर का मानक रंग
प्रत्येक फाइबर का रंग नीचे दी गई तालिका के अनुसार होना चाहिए:
| मानक रंग पहचान | ||||||||
| नहीं. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | ||
| नहीं. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| रंग | लाल | काला | पीला | बैंगनी | गुलाबी | जल | ||
ब्रेकआउट केबलों का रंगः पीला
केबल के बाहरी आवरण का रंगः पीला।
केबल यांत्रिक विशेषता
| पद | केबल का व्यास | वजन | |||||
| 2 कोर | 6.0±0.5 | 45.00 किलोग्राम/किमी | |||||
| 4 कोर | 6.0±0.5 | 45.00 किलोग्राम/किमी | |||||
| 6 कोर | 6.0±0.5 | 45.00 किलोग्राम/किमी | |||||
| 8 कोर | 6.0±0.5 | 45.00 किलोग्राम/किमी | |||||
| 10 कोर | 6.0±0.5 | 45.00 किलोग्राम/किमी | |||||
| 12 कोर | 6.0±0.5 | 45.00 किलोग्राम/किमी | |||||
| भंडारण तापमान ((°C) | -20+60 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 600 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1300 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 200 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
