| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीजेएफजेवी |

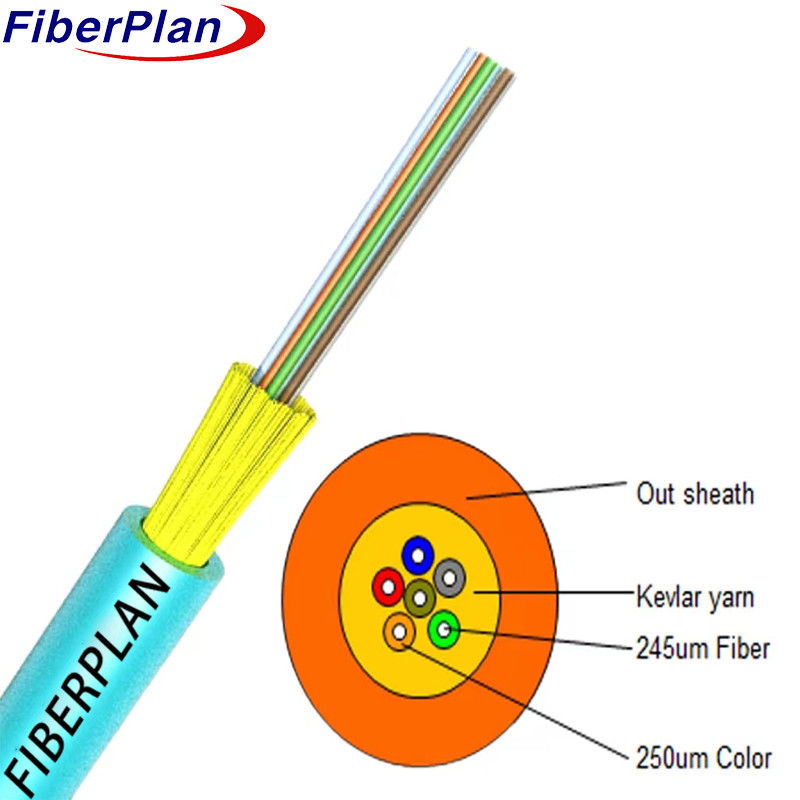

मिनी नंगे केवलर फाइबर वितरण फाइबर ऑप्टिक केबल मजबूत करें
विवरण
ब्रेक-आउट इनडोर केबल को उप-इकाइयों के रूप में सिम्पलेक्स केबलों का उपयोग करके बनाया गया है।
फाइबर प्रबलित प्लास्टिक (एफआरपी) से बने धातु की ताकत का सदस्य संरचनात्मक समर्थन प्रदान करता है।
इस केंद्रीय कोर के चारों ओर फंस गए हैं। सुरक्षा और सुरक्षा बढ़ाने के लिए, केबल एक जैकेट के साथ समाप्त होता है
पीवीसी या एलएसजेडएच (कम धुआं, शून्य हलोजन, लौ retardant) सामग्री से बना है।
स्थायित्व, लचीलापन और इनडोर अनुप्रयोगों के लिए सुरक्षा मानकों का अनुपालन।
आवेदन
1 इनडोर केबलिंग, ब्रेकआउट एप्लिकेशनः विशेष रूप से इनडोर केबलिंग के लिए डिज़ाइन किया गया, यह केबल
भवनों के भीतर विश्वसनीय कनेक्टिविटी प्रदान करने वाले ब्रेकआउट परिदृश्य।
2 संचार उपकरण के लिए पिगटेलः संचार उपकरण के लिए पिगटेल के रूप में निर्बाध रूप से कार्य करता है,
कुशल और विश्वसनीय कनेक्शन सुनिश्चित करना।
संचार उपकरण के साथ संगतताः संचार उपकरण की आवश्यकताओं को पूरा करने के लिए अनुकूलित,
उपयुक्तता और प्रभावी सेवा सुनिश्चित करना।
4 सर्व-उद्देश्यीय मिनी इनडोर केबलः बहुमुखी और कॉम्पैक्ट, एक सर्व-उद्देश्यीय मिनी इनडोर केबल के रूप में उपयुक्त
विभिन्न संचार आवश्यकताओं के लिए।
5 एमपीओ, एमटीपी कनेक्टर संगतताः एमपीओ और एमटीपी कनेक्टर के साथ निर्बाध रूप से काम करने के लिए डिज़ाइन किया गया है, जो प्रदान करता है
लचीलापन और विभिन्न कनेक्टर प्रकारों के साथ संगतता।
विशेषताएं
1 इनडोर वितरण के लिए आदर्श, पैच कॉर्ड और पिगटेल बनाने के लिए उपयुक्त है।
2 स्वतंत्र शक्ति सदस्यों के साथ एक बहु-केबल डिजाइन की विशेषता है।
3 स्थायित्व के लिए एक गैर-धातु केंद्रीय शक्ति सदस्य का उपयोग करता है।
उच्च शक्ति वाले केव्लार यार्न के साथ बढ़ी हुई ताकत।
केबल यांत्रिक विशेषता
| पद | केबल का व्यास | वजन | |||||
| 24 कोर | 10 | 54.00 किलोग्राम/किमी | |||||
| 48 कोर | 10 | 78.00 किलोग्राम/किमी | |||||
| 72 कोर | 11.5 | 90.00 किलोग्राम/किमी | |||||
| 96 कोर | 12.5 | 115.00 किलोग्राम/किमी | |||||
| 144 कोर | 14.5 | 135.00 किलोग्राम/किमी | |||||
| भंडारण तापमान ((°C) | -20 ~ +60 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | दीर्घकालिक | 1000 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | अल्पकालिक | 2000 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 1000 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 2000 | |||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
