| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीजेएफजेवी |
वितरण तंग बफर ऑप्टिकल केबल (GJFJV)
विवरण

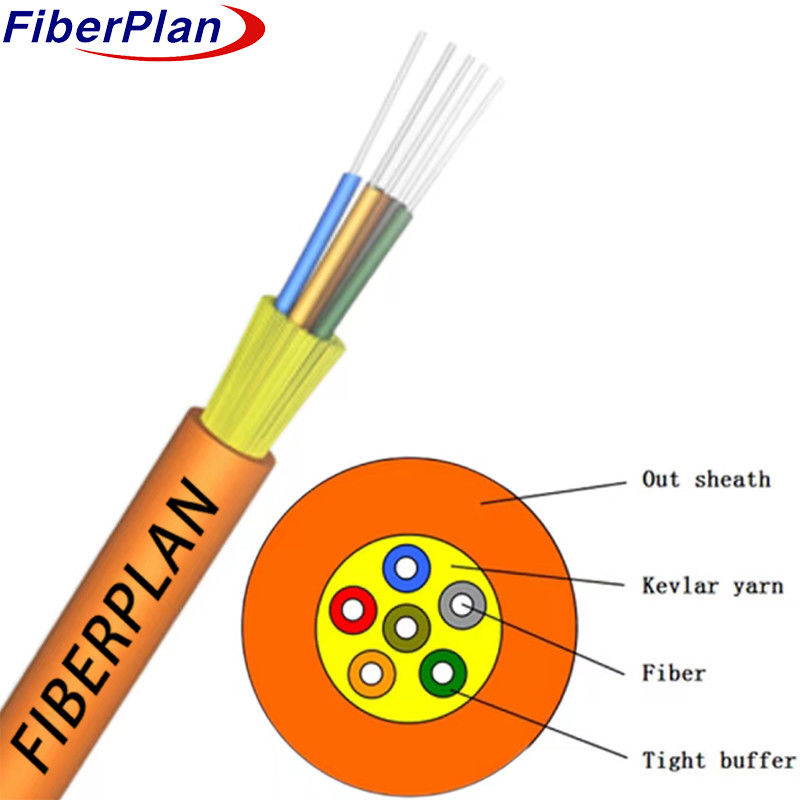

वितरण तंग बफर ऑप्टिकल केबल 2 से 24 कोर के साथ डिजाइन किया गया है, या तो 900μm या 600μm का उपयोग
लौ-ऑप्टिकल संचार माध्यम के रूप में मंदक तंग बफर फाइबर।
के एक परत के साथअरामाइड यार्न जो ताकत सदस्य के रूप में कार्य करता है और केबल पीवीसी की एक परत के साथ समाप्त होता है
या LSZH सामग्री के रूप मेंअतिरिक्त सुरक्षा के लिए बाहरी जैकेट।
आवेदन
1 पिगटेल्स और पैच कॉर्ड आवेदनः इस केबल को आमतौर पर पिगटेल्स और पैच कॉर्ड बनाने में उपयोग किया जाता है।
पैच कॉर्ड,विभिन्न ऑप्टिकल संचार सेटअप में विश्वसनीय कनेक्टिविटी सुनिश्चित करना।
2 उपकरण और ऑप्टिकल कनेक्शन के लिए इंटरकनेक्ट लाइनेंः यह उपकरण के लिए इंटरकनेक्ट लाइनों के रूप में कार्य करता है
और नाटक करता हैऑप्टिकल संचार कक्षों और ऑप्टिकल वितरण के भीतर ऑप्टिकल कनेक्शन में एक महत्वपूर्ण भूमिका
फ्रेम।
3 इनडोर केबलिंग, विशेष रूप से वितरण के लिएः मुख्य रूप से इनडोर केबलिंग के लिए डिज़ाइन किया गया है, यह विशेष रूप से उपयुक्त है
उपयोग के लिएएक वितरण केबल के रूप में, इमारतों के भीतर कुशल और संगठित कनेक्टिविटी प्रदान करता है।
विशेषताएं
1 मजबूत डिजाइनः विश्वसनीय प्रदर्शन के लिए अच्छी यांत्रिक और पर्यावरणीय विशेषताओं का प्रदर्शन करता है।
2 लौ retardant: सुरक्षा सुनिश्चित करने के लिए लौ retardant के लिए प्रासंगिक मानकों को पूरा करता है।
जैकेट की मैकेनिकल अनुपालनः जैकेट की मैकेनिकल विशेषताएं उद्योग के मानकों को पूरा करती हैं
स्थायित्व।
4 उपयोगकर्ता के अनुकूलः नरम, लचीला, आसानी से बिछाया जा सकता है, और संयोजन के लिए डिज़ाइन किया गया है, जो सुविधाजनक स्थापना के लिए है।
5 उच्च क्षमता संचरणः आधुनिक संचार को पूरा करते हुए महत्वपूर्ण डेटा संचरण का समर्थन करता है
अनुकूलन क्षमता विभिन्न बाजार और ग्राहक आवश्यकताओं को पूरा करती है।
केबल यांत्रिक विशेषता
| पद | केबल का व्यास | वजन | |||||
| 2 कोर | 4.0 मिमी | 22.00 किलोग्राम/किमी | |||||
| 4 कोर | 4.0 मिमी | 22.00 किलोग्राम/किमी | |||||
| 6 कोर | 4.0 मिमी | 23.00 किलोग्राम/किमी | |||||
| 8 कोर | 5.0 मिमी | 27.00 किलोग्राम/किमी | |||||
| 10 कोर | 5.5 मिमी | 30.00 किलोग्राम/किमी | |||||
| 12 कोर | 6.0 मिमी | 35.00 किलोग्राम/किमी | |||||
| भंडारण तापमान ((°C) | -20 ~ +60 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 200 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 600 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 200 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
