| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीजेएफजेबीवी डुप्लेक्स केबल |
1 इनडोर वितरणः इनडोर अनुप्रयोगों के लिए अनुकूलित, इस केबल को कुशल संचार की सुविधा के लिए डिज़ाइन किया गया है
इमारतों के भीतर।
2 पिगटेल संगतताः पिगटेल के रूप में उपयोग के लिए उपयुक्त, संचार उपकरण के साथ निर्बाध रूप से कनेक्ट करने के लिए
विश्वसनीय प्रदर्शन सुनिश्चित करना।
संचार उपकरण के लिए उपयुक्त: विशेष रूप से संचार उपकरण की आवश्यकताओं को पूरा करने के लिए निर्मित
सेवा के अनुकूलता और प्रभावीता सुनिश्चित करना।
4 सुविधाजनक स्थापनाः आसान स्थापना के लिए डिज़ाइन किया गया, केबल को सुविधाजनक रूप से स्थापित किया जा सकता है, जो एक
विभिन्न संचार अनुप्रयोगों के लिए सरल प्रक्रिया।

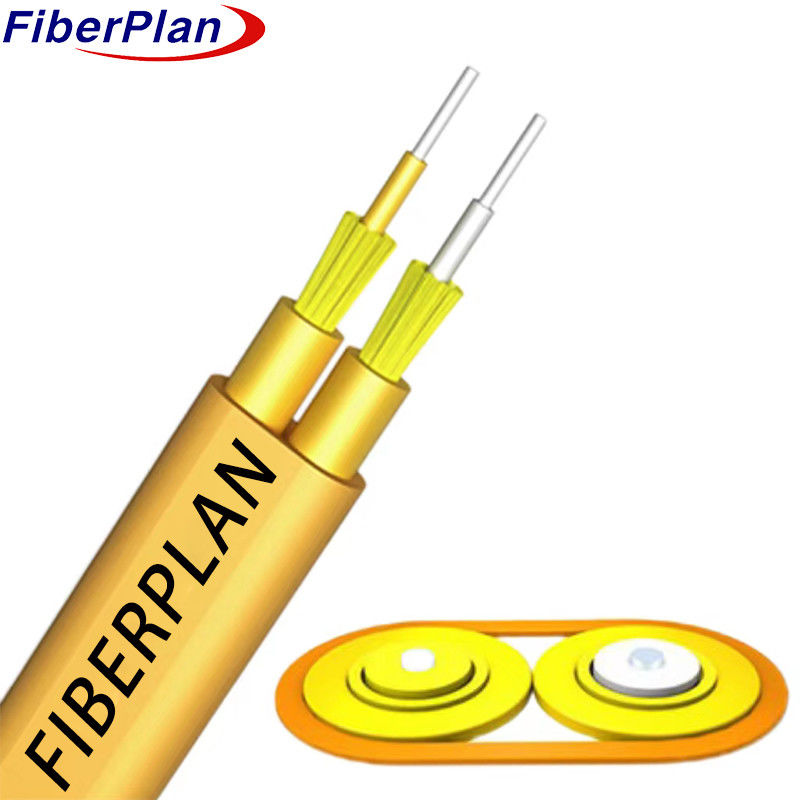

1 फ्लैट ट्विन कॉन्फ़िगरेशनः केबल को मूल इकाई के रूप में दो एकल फाइबरों के साथ संरचित किया गया है, जो एक फ्लैट में व्यवस्थित हैं
व्यावहारिक उपयोग के लिए जुड़वां विन्यास।
केवलर यार्न के साथ 0.6 तंग बफरः प्रत्येक एकल फाइबर केवलर के साथ सुदृढ़ 0.6 तंग बफर से लैस है
बढ़ी हुई स्थायित्व और सुरक्षा के लिए यार्न।
3 बाहरी आवरण में लचीला या स्वतंत्र शक्ति सदस्यः केबल के बाहरी आवरण में या तो
लचीलापन या एक स्वतंत्र बल सदस्य, जो अतिरिक्त समर्थन और लचीलापन प्रदान करता है।
4 उत्कृष्ट यांत्रिक और पर्यावरण प्रदर्शनः उत्कृष्ट यांत्रिक और पर्यावरण के लिए इंजीनियर
प्रदर्शन, केबल को विश्वसनीय कार्यक्षमता बनाए रखते हुए विभिन्न परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।
केबल निर्माण का विवरण
| तकनीकी मापदंडः | |||||||
| बाहर का व्यास (MM) | 3.0×5.0 | वजन ((किग्रा) | 56 | ||||
| 3. 2x5.6 | 68 | ||||||
| 5.0×8.0 | 87 | ||||||
| भंडारण तापमान ((°C) | -20 ~ +60 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | दीर्घकालिक | 300 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | अल्पकालिक | 800 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 500 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
फाइबर और ट्यूब का मानक रंग
| मानक रंग पहचान | ||||||||
| नहीं. | 1 | 2 | ||||||
| रंग | पीला | सफेद | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
