| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | जीजेएफजेवी |

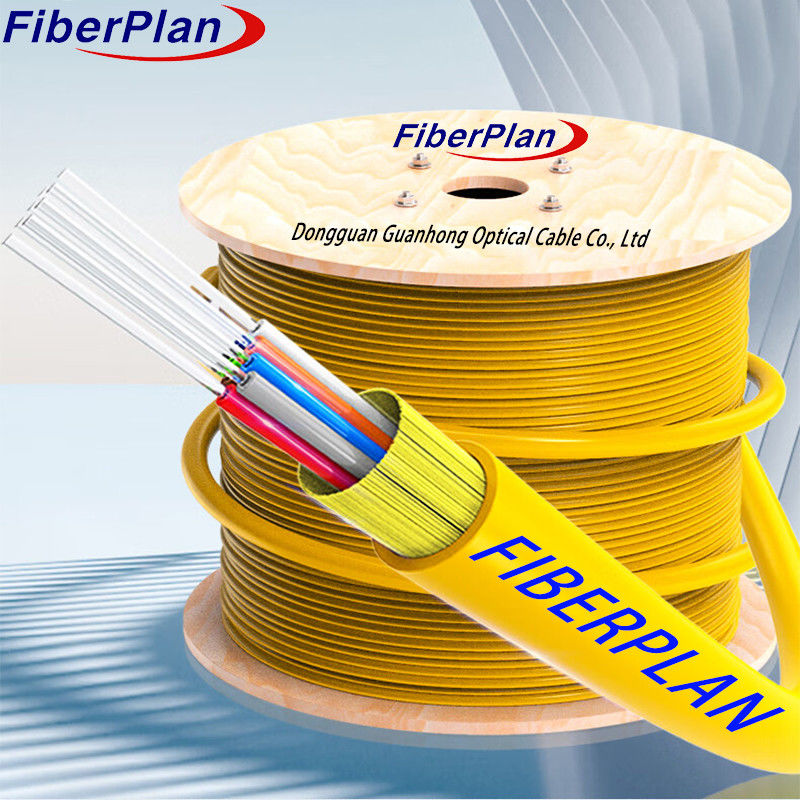

वितरण तंग बफर ऑप्टिकल केबलएकल मोड मल्टीमोड
विवरण
वितरण तंग बफर ऑप्टिकल केबल में 2 से 24 कोर के बीच लौ retardant तंग बफर फाइबर का उपयोग किया जाता है
(900μm या 600μm) ऑप्टिकल संचार माध्यम के रूप में। ये फाइबर अरामाइड की एक परत में घिरे होते हैं
तार को पीवीसी या एलएसजेडएच से बना बाहरी जैकेट के साथ समाप्त किया जाता है
सामग्री।
आवेदन
1 पिगटेल्स और पैच कॉर्ड के लिए आदर्श।
2 संचार कक्षों और वितरण में उपकरणों और ऑप्टिकल कनेक्शन के लिए इंटरकनेक्शन लाइनों के रूप में उपयोग किया जाता है
फ्रेम।
3 विशेष रूप से इनडोर केबलिंग के लिए उपयुक्त है, विशेष रूप से वितरण अनुप्रयोगों में।
विशेषताएं
1 उत्कृष्ट यांत्रिक और पर्यावरण लचीलापन।
2 लौ retardance के लिए प्रासंगिक मानकों का अनुपालन करता है।
3 जैकेट के प्रदर्शन के लिए निर्दिष्ट यांत्रिक मानकों को पूरा करता है।
4 नरमपन, लचीलापन, स्थापना और स्प्लाईसिंग में आसानी, उच्च क्षमता डेटा संचरण, बैठक की अनुमति देता है
बाजार और ग्राहकों की विविध आवश्यकताएं।
केबल यांत्रिक विशेषता
| पद | केबल का व्यास | वजन | |||||
| 2 कोर | 5.0 मिमी | 23.00 किलोग्राम/किमी | |||||
| 4 कोर | 5.0 मिमी | 23.00 किलोग्राम/किमी | |||||
| 6 कोर | 5.0 मिमी | 24.00 किलोग्राम/किमी | |||||
| 8 कोर | 6.0 मिमी | 25.00 किलोग्राम/किमी | |||||
| 10 कोर | 6.5 मिमी | 32.00 किलोग्राम/किमी | |||||
| 12 कोर | 8.0 मिमी | 37.00 किलोग्राम/किमी | |||||
| भंडारण तापमान ((°C) | -20 ~ +60 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | दीर्घकालिक | 200 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) | अल्पकालिक | 600 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 200 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
पैकेज
| 1पैकिंग सामग्रीः लकड़ी का ड्रम | |||||||
| 2पैकिंग की लंबाईः केबल की मानक लंबाई 2 किमी होनी चाहिए। अन्य केबल की लंबाई भी उपलब्ध है। | |||||||
| यदि ग्राहक द्वारा आवश्यक हो |
